Descriere

Senzorul de temperatura CAN-bus este un accesoriu destinat monitorizarii temperaturii bateriei in instalatii DC cu convertor Buck-Boost DC-DC. Este recomandat in aplicatiile cu baterii litiu LiFePO4, unde incarcarea la temperaturi foarte joase poate afecta permanent celulele. Senzorul transmite temperatura bateriei catre convertor prin comunicatie CAN-bus, astfel incat procesul de incarcare sa fie controlat in functie de pragul termic configurat.

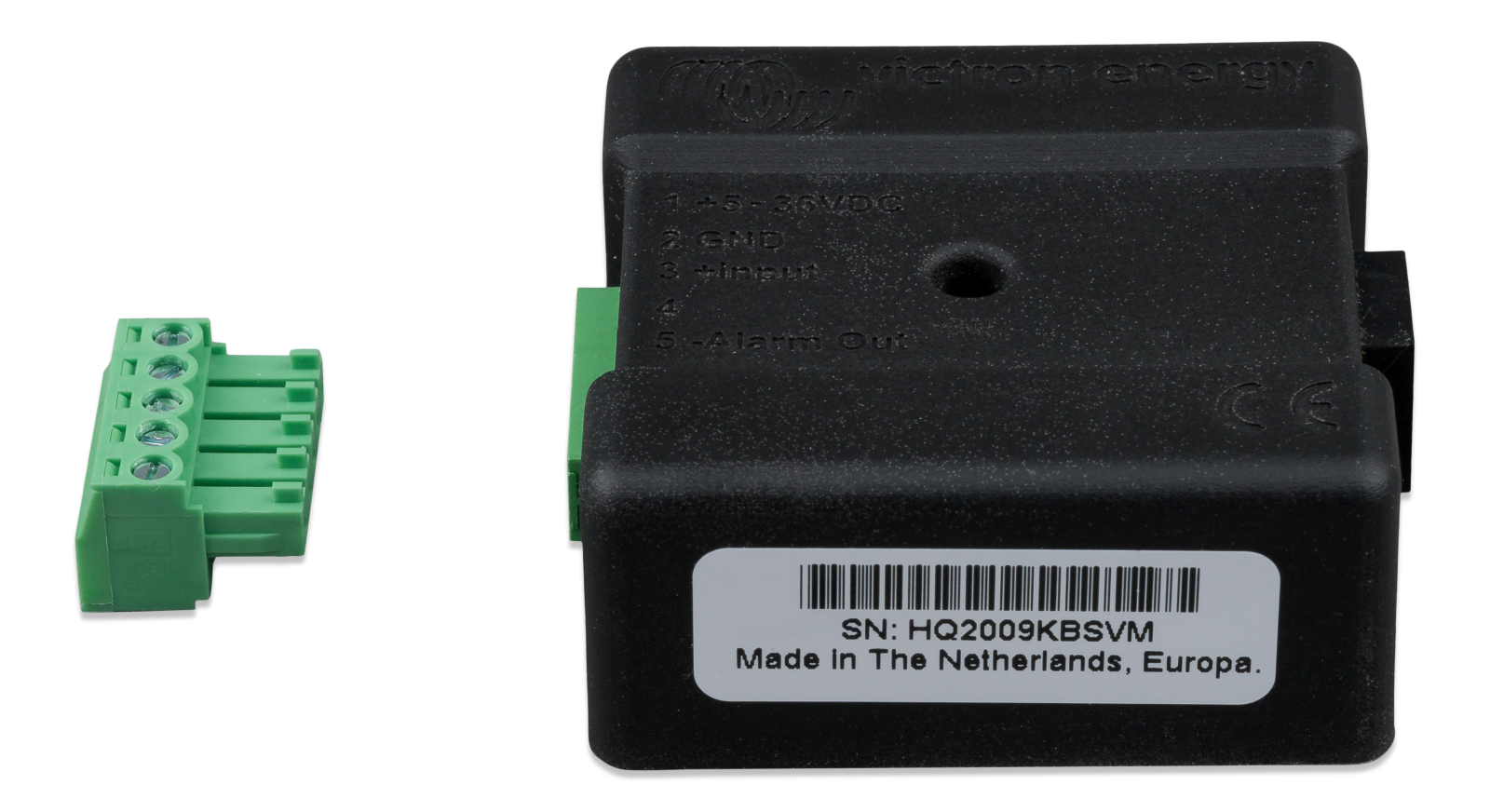

Produsul este dezvoltat pentru toate modelele de convertoare Buck-Boost DC-DC. Documentatia producatorului indica o carcasa compacta cu dimensiunile de 57,6 x 40 x 15,8 mm, inclusiv conectorii, si o masa de 12 g. Consumul indicat este de 60 mA la 13,6 V. Senzorul are indicatori LED rosu si verde pentru semnalizarea pornirii, comunicatiei CAN-bus, pragului de temperatura primit si starii de alarma.

Conectarea se realizeaza prin portul CAN-bus catre convertorul compatibil, iar conectorul cu 5 pini permite alimentarea si utilizarea unei iesiri de alarma. Iesirea de alarma de pe pinul 5 este de tip open collector, cu comutare la GND, si suporta pana la 350 mA. Pentru configurarea initiala a pragului de temperatura, documentatia prevede programarea acestuia printr-un convertor compatibil si software-ul de configurare aferent. Senzorul poate fi conectat si la intrarea de senzor de temperatura a unui Multi sau Quattro compatibil, pentru reducerea sau oprirea incarcarii la rece.

Pentru bateriile LiFePO4, incarcarea trebuie gestionata atent la temperaturi scazute: producatorul precizeaza reducerea curentului de incarcare sub 5 grade C si oprirea incarcarii sub 0 grade C. Montajul se face intr-un loc uscat, ferit de stropire, caldura excesiva, vapori agresivi si zone cu risc de explozie. Lucrarile de conectare trebuie efectuate cu alimentarea deconectata, polaritatea verificata si cablurile protejate impotriva deteriorarii mecanice.

Intrebari frecvente

Pentru ce tip de aplicatie este utilizat acest senzor?

Este utilizat pentru monitorizarea temperaturii bateriei in sisteme cu convertor Buck-Boost DC-DC, in special atunci cand sunt folosite baterii litiu LiFePO4.

De ce este importanta monitorizarea temperaturii la bateriile LiFePO4?

Bateriile LiFePO4 nu trebuie incarcate la temperaturi foarte joase. Senzorul transmite temperatura catre echipamentul compatibil pentru reducerea sau oprirea incarcarii, protejand celulele bateriei.

Ce semnalizari ofera produsul?

Are LED-uri rosu si verde care indica pornirea, starea comunicatiei CAN-bus, receptia unui prag nou de temperatura si activarea alarmei.

Poate comanda o alarma externa?

Da. Dispune de o iesire de alarma open collector care comuta la GND si suporta un curent de pana la 350 mA.

Poate fi folosit impreuna cu un Multi sau Quattro?

Da, poate fi conectat la intrarea de senzor de temperatura a unui Multi sau Quattro compatibil pentru controlul incarcarii in functie de temperatura bateriei.
