Descriere

Acest shunt este un element de masura pentru monitorizarea precisa a curentului in circuite de curent continuu cu sarcini ridicate. Este destinat integrarii in sisteme cu baterii, invertoare, incarcatoare, surse DC sau distributii de energie unde este necesara transmiterea unei valori de curent catre un monitor de baterie sau alt echipament compatibil cu semnal de 50mV.

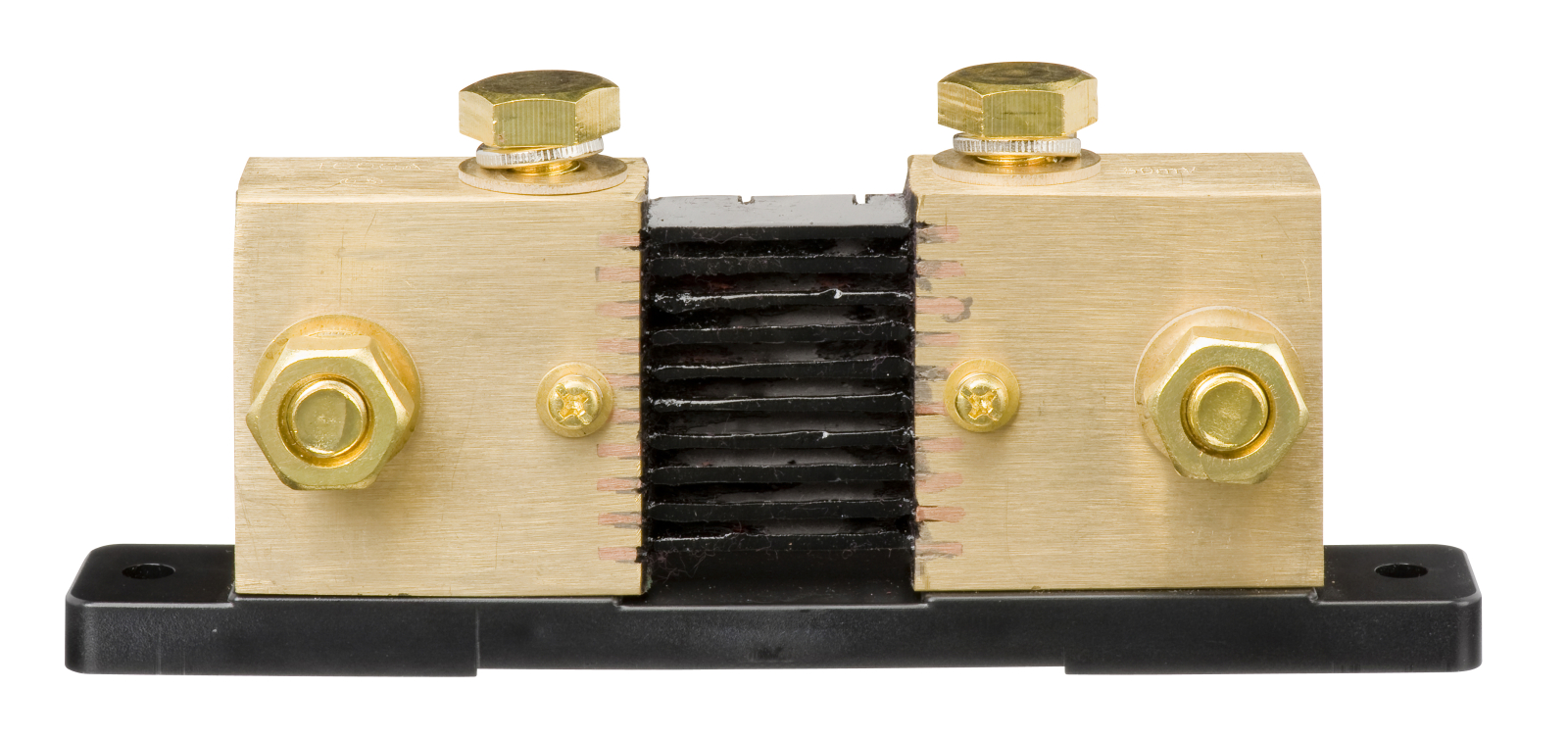

Curentul nominal este de 1000A, iar caderea de tensiune nominala este de 50mV. Conexiunile principale sunt realizate prin borne M10. Conform desenului dimensional, produsul are lungimea de 168 mm, inaltimea de 58 mm si grosimea de 25,6 mm, cu tolerantele indicate de producator. Constructia include doua puncte de fixare cu diametrul de 6 mm si conexiuni auxiliare M4 pentru preluarea semnalului de masura.

Shuntul se monteaza ferm pe o suprafata stabila, in traseul principal de curent al circuitului DC, de regula pe conductorul negativ al bancului de baterii. Cablurile de putere trebuie dimensionate pentru curentul instalatiei si conectate corect la bornele M10, iar firele subtiri de masura se conecteaza separat la bornele auxiliare. Pentru citiri corecte, toate sarcinile si toate sursele care trebuie monitorizate trebuie configurate astfel incat curentul lor sa treaca prin shunt.

Lucrarile de instalare se executa numai cu sursele de energie deconectate si cu bateria izolata corespunzator. Nu depasiti curentul nominal, nu folositi conductori subdimensionati si evitati contactul accidental dintre borne sau cu parti metalice neizolate. Verificati compatibilitatea monitorului utilizat cu un shunt de 50mV si efectuati conectarea conform documentatiei echipamentului de monitorizare.

Intrebari frecvente

Pentru ce se foloseste un shunt de 1000A 50mV?

Se foloseste pentru masurarea curentului continuu care intra sau iese dintr-un banc de baterii. Semnalul de 50mV poate fi interpretat de un monitor de baterie sau de un dispozitiv de masura compatibil.

Ce tip de borne principale are acest shunt?

Shuntul este prevazut cu conexiuni principale M10, adecvate pentru cabluri si papuci de cablu dimensionati corespunzator instalatiilor DC de curent mare.

Unde se monteaza shuntul intr-un sistem cu baterii?

In mod uzual, shuntul se monteaza in circuitul negativ al bateriei, astfel incat toate consumurile si sursele care trebuie monitorizate sa treaca prin el. Instalarea trebuie realizata cu circuitul complet deconectat.

Este compatibil cu orice monitor de baterie?

Este necesar ca echipamentul de monitorizare sa accepte un shunt extern cu semnal de masura de 50mV. Inainte de conectare, verificati cerintele de intrare ale monitorului utilizat.

Care sunt dimensiunile de montaj ale produsului?

Lungimea indicata este de 168 mm, inaltimea de 58 mm si grosimea de 25,6 mm. Pentru fixare sunt prevazute doua gauri cu diametrul de 6 mm.
