Descriere

Smart BMS CL 12-100 este un sistem de management al bateriei destinat bateriilor Lithium Battery Smart de 12,8 V, utilizate in instalatii de 12 V cu alternator, precum vehicule, ambarcatiuni sau sisteme autonome. Acesta monitorizeaza starea bateriei si actioneaza pentru protejarea celulelor in situatii de tensiune prea mare, tensiune prea mica sau temperatura excesiva. Comunicarea Bluetooth permite configurarea si consultarea starii de functionare dintr-o aplicatie mobila compatibila.

Portul dedicat pentru alternator permite conectarea sigura intre bateria de pornire, alternator si bateria cu litiu, cu limitare a curentului de incarcare. Curentul maxim de incarcare prin portul de alternator este de 100 A atunci cand se utilizeaza o siguranta de 125 A, iar incarcarea porneste la o tensiune de intrare mai mare de 13 V. Echipamentul are iesiri Load disconnect si Charge disconnect, ambele normal active la aproximativ tensiunea bateriei minus 0,1 V, cu limita de curent de 10 mA si protectie la scurtcircuit. Iesirea de prealarma poate furniza maximum 1 A, dar nu este protejata la scurtcircuit.

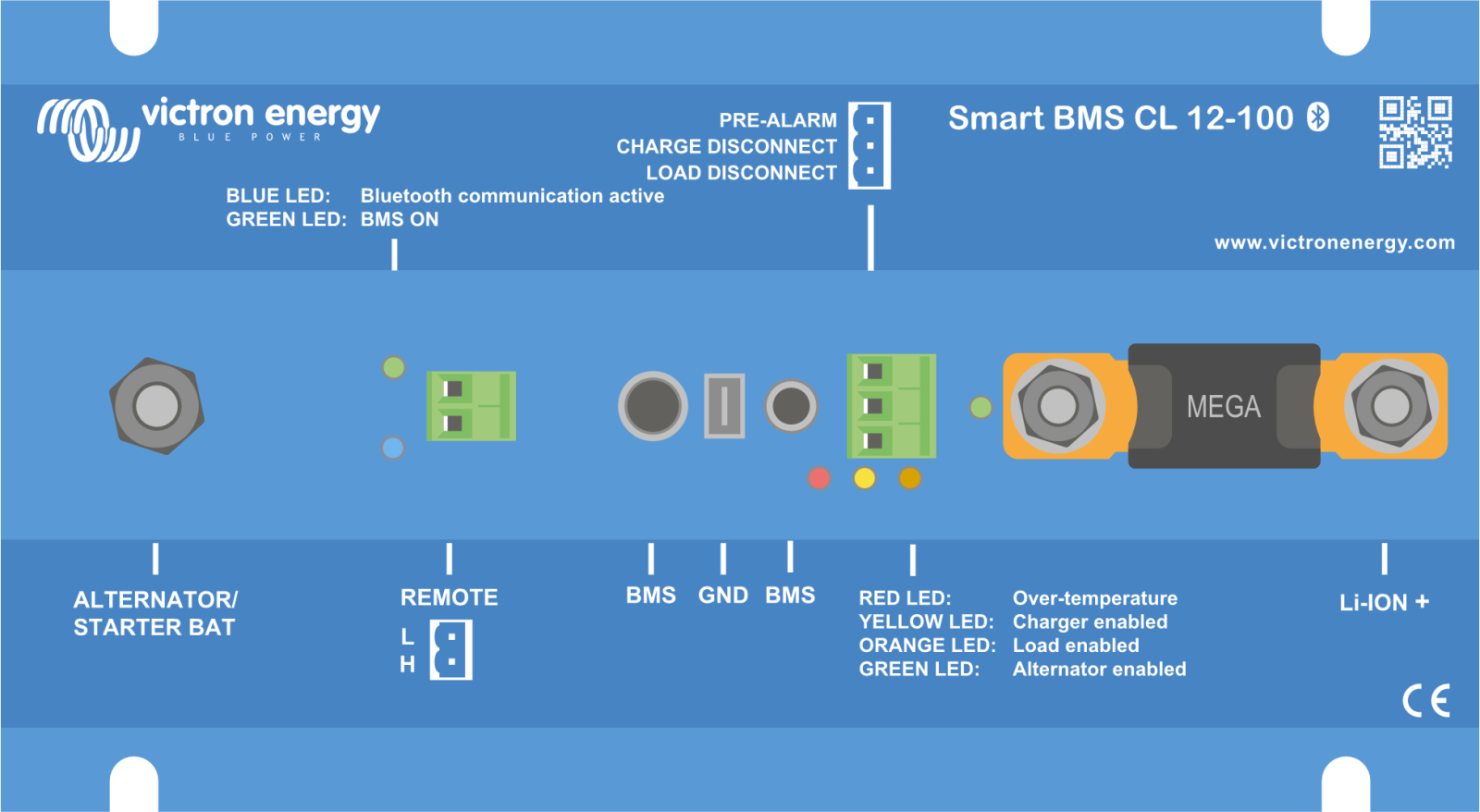

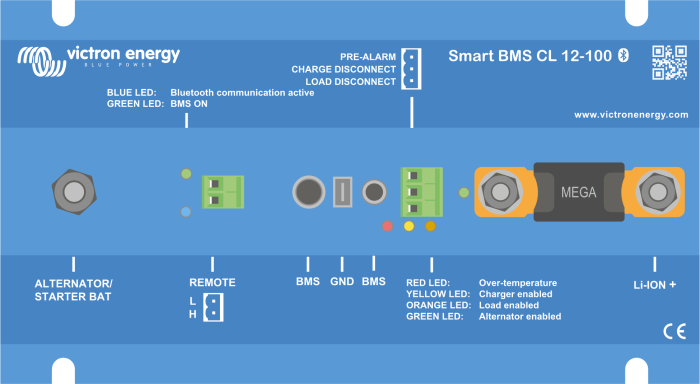

Montajul se realizeaza cu trasee de cablu cat mai scurte si, pentru racire eficienta, pe o suprafata verticala. Conexiunile de putere utilizeaza borne M8, cu cuplu de strangere recomandat de 10 Nm, iar conexiunea pentru minusul bateriei este de tip Faston mama de 6,3 mm. Sistemul include o siguranta Mega de 100 A preinstalata, suport pentru sigurante ATO si conectori pentru comanda la distanta si iesirile de control. Pentru bancuri formate din mai multe baterii conectate in paralel, cablurile de comunicatie ale bateriilor se leaga in serie, iar capetele ramase se conecteaza la portul BMS.

Carcasa electronica are grad de protectie IP65, interval de temperatura de functionare intre minus 40 grade C si plus 60 grade C, greutate de 1,6 kg si dimensiuni de 65 x 120 x 224 mm. Consumul propriu este de 16 mA cu comanda remote activa si 5 mA cu aceasta oprita, caz in care functiile BMS raman active. Produsul respecta cerintele de emisii EN 61000-6-3 si EN 55014-1, imunitate EN 61000-6-2, EN 61000-6-1 si EN 55014-2, precum si directiva auto ECE R10-5. Instalarea trebuie efectuata de personal calificat, cu sistemul oprit si fara tensiuni periculoase la modificarea conexiunilor.

Intrebari frecvente

Pentru ce tip de baterii este destinat acest BMS?

Este destinat bateriilor Lithium Battery Smart de 12,8 V si sistemelor cu tensiune nominala de 12 V.

Poate fi utilizat cu un alternator?

Da. Are un port dedicat pentru alternator si baterie de pornire, cu limitare a curentului de incarcare. Curentul maxim este de 100 A atunci cand se foloseste o siguranta de 125 A.

Ce protectii asigura pentru bateria cu litiu?

Opreste incarcarea la supratensiune de celula sau supratemperatura si poate comanda deconectarea consumatorilor pentru a evita descarcarea excesiva a bateriei.

Poate controla consumatori si surse de incarcare?

Da. Dispune de iesiri Load disconnect si Charge disconnect pentru comanda echipamentelor compatibile, precum protectii de baterie, invertoare sau incarcatoare.

Care sunt conditiile de mediu admise?

Electronica are protectie IP65 si poate functiona intre minus 40 grade C si plus 60 grade C. Montajul trebuie realizat intr-o zona ferita de caldura radianta excesiva si cu ventilatie adecvata.
