Descriere

Transformatorul de curent este un accesoriu pentru monitorizarea curentului alternativ pe un conductor extern, fara ca acel conductor sa fie trecut prin invertor-incarcator. Este destinat utilizarii cu unitati MultiPlus-II mai vechi, pentru implementarea functiilor PowerControl si PowerAssist, precum si pentru optimizarea autoconsumului in aplicatii de stocare si management energetic.

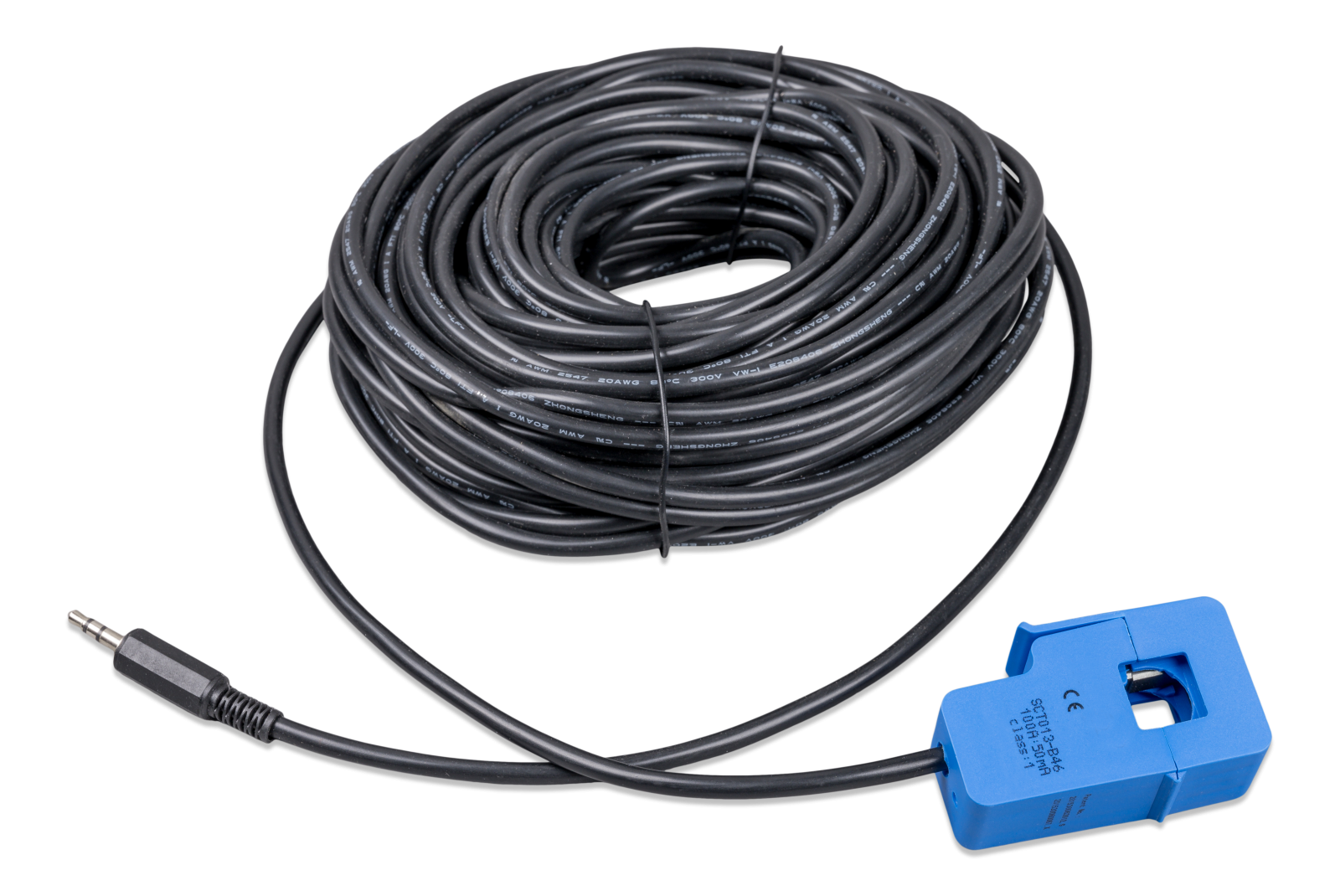

Modelul are raport de transformare 100A:50mA, curent nominal de 100 A si cablu cu lungimea de 20 m. Varianta din seria CTR11 este echipata cu conector tip jack, fiind destinata echipamentelor MultiPlus-II prevazute cu mufa dedicata pentru senzorul de curent. Senzorul realizeaza monitorizare monofazata si masoara curentul, nu tensiunea; pentru aplicatii care necesita precizie superioara, in special la curenti mici, poate fi necesar un contor de energie dedicat.

Montajul se realizeaza prin clipsarea transformatorului in jurul conductorului AC existent, fara interventii asupra traseului principal de putere. Sensul de instalare este important: sageata marcata pe transformator trebuie orientata catre MultiPlus-II. Conectorul jack se introduce direct in mufa pentru senzor de curent a unitatii compatibile. Cablul nu trebuie scurtat sau prelungit, deoarece este calibrat impreuna cu transformatorul.

Instalarea trebuie efectuata cu alimentarea oprita si de personal calificat, cu respectarea normelor aplicabile instalatiilor electrice. Pentru a limita influentele electromagnetice, cablul senzorului trebuie pozat separat de conductoarele de putere AC, de cablurile de semnal si de cablurile de comunicatie. Verifica inainte de montaj ca echipamentul MultiPlus-II dispune de conexiunea tip jack specifica acestei variante.

Intrebari frecvente

Cu ce echipamente este compatibil acest transformator de curent?

Este destinat unitatilor MultiPlus-II mai vechi care au mufa tip jack pentru conectarea senzorului extern de curent.

Ce lungime are cablul inclus?

Cablul integrat are lungimea de 20 m.

Poate fi prelungit sau scurtat cablul transformatorului?

Nu. Cablul este calibrat pentru functionarea cu transformatorul si nu trebuie scurtat sau prelungit.

Ce masoara acest accesoriu?

Monitorizeaza curentul AC pe un singur conductor si nu masoara tensiunea. Este utilizat pentru functii precum PowerControl, PowerAssist si optimizarea autoconsumului.

Cum se monteaza corect?

Transformatorul se clipsaza in jurul conductorului AC, iar sageata de pe carcasa trebuie orientata catre MultiPlus-II. Conectorul jack se introduce in mufa dedicata a echipamentului compatibil.
