Descriere

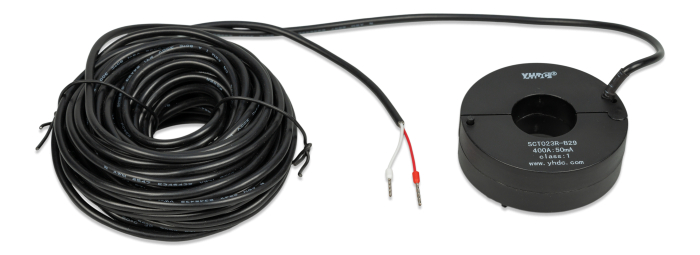

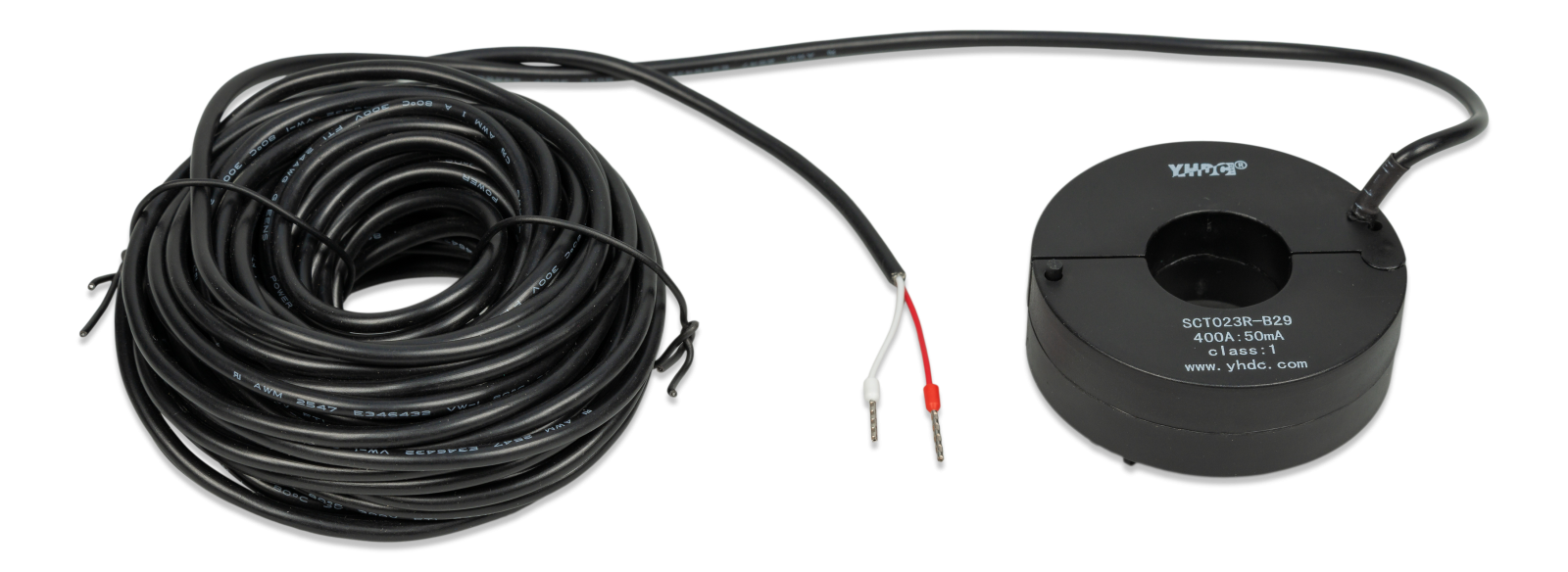

Transformatorul de curent 400A:50mA este un accesoriu pentru monitorizarea curentului AC extern in sisteme bazate pe MultiPlus-II. Se monteaza in jurul unui conductor AC existent, fara trecerea curentului prin invertor-incarcator, pentru ca echipamentul sa poata determina fluxul de energie. In configuratia corespunzatoare, ajuta la pastrarea functiilor PowerControl, PowerAssist, limitare a curentului de intrare AC si functionare UPS.

Modelul are curent nominal de 400 A, raport de masurare 400A:50mA, cablu calibrat cu lungimea de 10 m si terminatie cu capete de fir. Este destinat monitorizarii monofazate si masoara curentul, nu tensiunea. Varianta de 400 A este prevazuta exclusiv pentru aplicatii cu comutator de transfer extern, in care fiecare faza necesita propriul transformator de curent conectat la unitatea master a fazei respective.

Montajul se realizeaza prin fixarea transformatorului in jurul conductorului AC, cu respectarea sensului de montaj: sageata de pe carcasa trebuie orientata catre MultiPlus-II. La modelele mai noi se indeparteaza puntea de fir si se conecteaza conductorul rosu la borna EXT, iar conductorul alb la borna COM a intrarii pentru senzor de curent extern. Conectarea trebuie efectuata conform configuratiei sistemului si documentatiei echipamentului compatibil.

Transformatorul este sensibil la polaritate, astfel ca ordinea conexiunilor si orientarea sa trebuie verificate cu atentie inainte de punerea in functiune. Cablul este calibrat pentru acest transformator si nu trebuie scurtat sau prelungit. Instalarea trebuie executata numai de personal calificat, cu circuitul dezenergizat si cu respectarea regulilor aplicabile pentru lucrul la instalatii electrice AC.

Intrebari frecvente

Pentru ce configuratie se utilizeaza transformatorul de curent de 400A?

Este destinat exclusiv sistemelor MultiPlus-II configurate cu comutator de transfer extern. Pentru sisteme trifazate este necesar cate un transformator de curent pentru fiecare faza.

Cum se monteaza transformatorul de curent?

Se fixeaza in jurul conductorului AC existent, cu sageata de pe carcasa orientata catre MultiPlus-II. Nu este necesara trecerea conductorului prin invertor-incarcator.

Se poate modifica lungimea cablului de 10 m?

Nu. Cablul este calibrat pentru transformatorul de curent si nu trebuie scurtat sau prelungit.

Cum se conecteaza capetele de fir la echipamentele compatibile?

La unitatile mai noi se elimina puntea de fir, apoi conductorul rosu se conecteaza la borna EXT, iar conductorul alb la borna COM. Este importanta respectarea polaritatii.

Poate fi folosit pentru masurarea tensiunii sau pentru monitorizare trifazata directa?

Nu. Acest accesoriu masoara curentul, nu tensiunea, si este destinat monitorizarii monofazate. Pentru un sistem trifazat se foloseste cate un transformator pe fiecare faza.
