Descriere

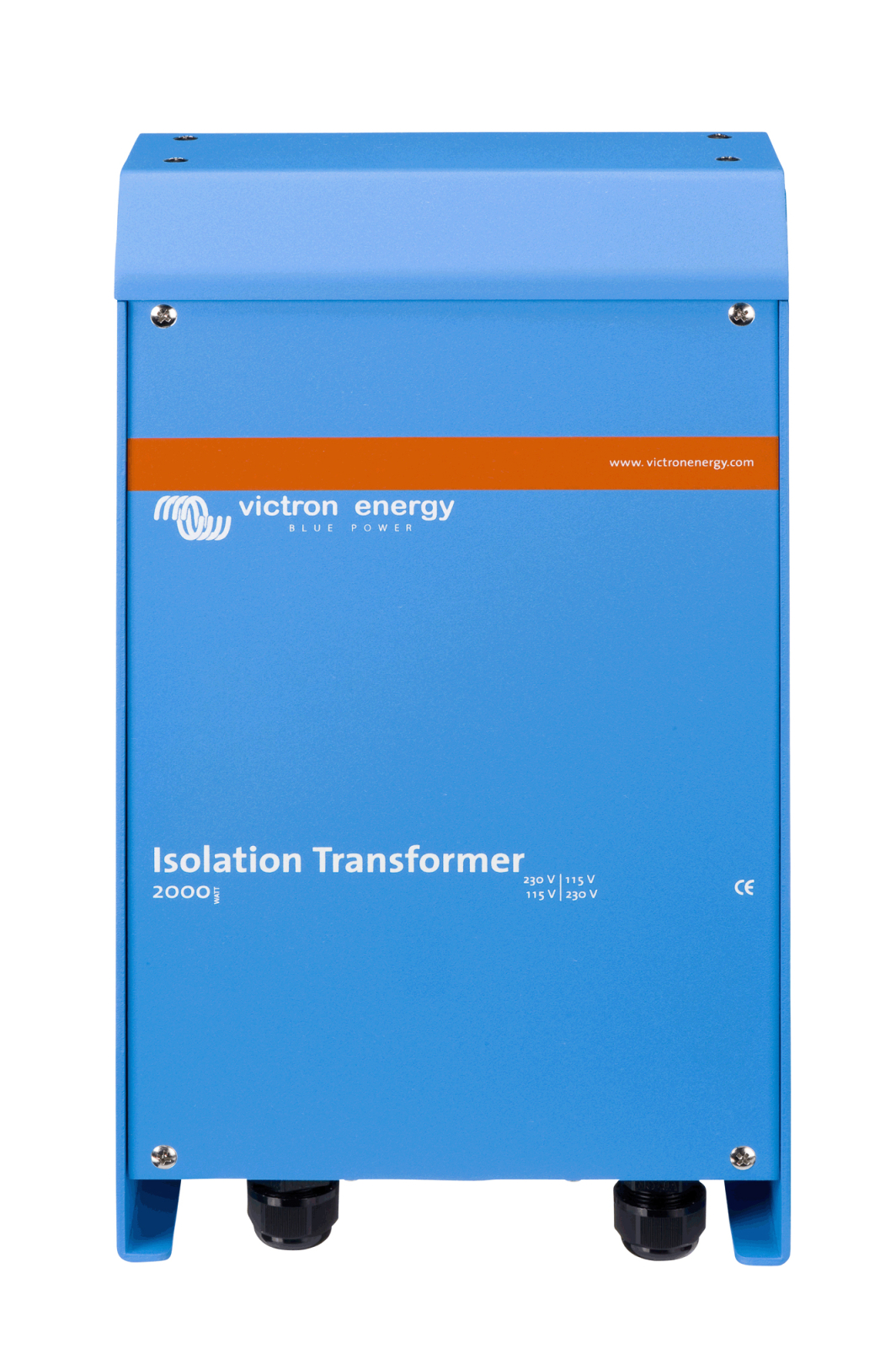

Transformatorul de izolare de 2000W este destinat separarii galvanice intre sursa de alimentare AC si instalatia alimentata, fiind recomandat in special pentru sisteme electrice marine conectate la alimentarea de la mal. Separarea electrica dintre intrare si iesire ajuta la reducerea riscului de coroziune galvanica asociata conexiunii la reteaua de tarm. Transformatorul foloseste tehnologie toroidala pentru zgomot redus si masa redusa, iar functia soft start limiteaza curentul de pornire pentru a reduce riscul declansarii protectiei din amonte. ([victronenergy.com](https://www.victronenergy.com/upload/documents/Isolation_Transformer_2000W/108939-Isolation_transformers-pdf-en.pdf))

Echipamentul accepta tensiune AC de intrare de 115V sau 230V, la frecventa de 50/60Hz, si furnizeaza la iesire 120V sau 240V, in functie de configurarea aleasa. Raportul transformatorului este 1:1,05, ceea ce inseamna o crestere de aproximativ 5% a tensiunii de iesire. Curentul nominal de iesire este de 17A la 115V si 8,5A la 230V. Carcasa din aluminiu albastru RAL 5012 are protectie IP21, produsul respecta standardul EN 60076, are dimensiunile de 375 x 214 x 135 mm si masa de 12,7 kg. ([victronenergy.com](https://www.victronenergy.com/upload/documents/Isolation_Transformer_2000W/108939-Isolation_transformers-pdf-en.pdf))

Montajul se realizeaza in interior, cu fixare pe suportul de suspendare inclus. Cablul de intrare AC se introduce prin presetupa din partea stanga si se conecteaza la bornele L, N si PE, iar cablul catre consumatori se trece prin presetupa din partea dreapta si se conecteaza la bornele de iesire L, N si PE. Configurarea tensiunilor de intrare si iesire se face cu puntile furnizate. Pentru cablare, manualul indica sectiuni minime de 2,5 mm2 la 115V si 1,5 mm2 la 230V. ([victronenergy.com](https://www.victronenergy.com/upload/documents/Isolation_Transformer_2000W/108939-Isolation_transformers-pdf-en.pdf))

Instalarea trebuie efectuata numai cu alimentarea complet deconectata, de personal calificat. Pe iesirea AC trebuie instalata o protectie diferentiala GFCI, iar conexiunea dintre neutru si impamantare pe iesire trebuie configurata corect pentru functionarea acesteia. Echipamentul are racire cu ventilator controlat de temperatura si protectie la supratemperatura, care opreste transformatorul in caz de incalzire excesiva. Temperatura de functionare este intre -20 grade C si 40 grade C, iar umiditatea admisa este de maximum 95%, fara condens. ([victronenergy.com](https://www.victronenergy.com/upload/documents/Isolation_Transformer_2000W/108939-Isolation_transformers-pdf-en.pdf))

Intrebari frecvente

La ce foloseste un transformator de izolare?

Asigura separarea galvanica intre alimentarea AC si instalatia conectata la iesire. In aplicatii marine, aceasta separare reduce continuitatea electrica fata de impamantarea de la mal si poate contribui la limitarea coroziunii galvanice. ([victronenergy.com](https://www.victronenergy.com/upload/documents/Isolation_Transformer_2000W/108939-Isolation_transformers-pdf-en.pdf))

Ce tensiuni poate utiliza acest transformator?

Poate fi configurat pentru alimentare la 115V sau 230V AC si pentru iesire de 120V sau 240V AC. Functioneaza la frecventa de 50Hz sau 60Hz, fara a converti frecventa. ([victronenergy.com](https://www.victronenergy.com/upload/documents/Isolation_Transformer_2000W/108939-Isolation_transformers-pdf-en.pdf))

Este necesara protectie diferentiala la iesire?

Da. Manualul de instalare indica montarea unei protectii diferentiale GFCI pe iesirea AC si configurarea corecta a legaturii dintre neutru si impamantare pentru functionarea acesteia. ([victronenergy.com](https://www.victronenergy.com/upload/documents/Isolation_Transformer_2000W/108939-Isolation_transformers-pdf-en.pdf))

Ce sectiune minima de cablu este recomandata?

Pentru puterea de 2000W, sectiunea minima indicata este de 2,5 mm2 la 115V si 1,5 mm2 la 230V. Alegerea finala a cablului trebuie realizata conform proiectului, metodei de pozare si reglementarilor aplicabile. ([victronenergy.com](https://www.victronenergy.com/upload/documents/Isolation_Transformer_2000W/108939-Isolation_transformers-pdf-en.pdf))

Poate fi instalat la exterior?

Carcasa are clasa de protectie IP21, deci produsul trebuie montat intr-un spatiu protejat de apa, stropire directa si condens. ([victronenergy.com](https://www.victronenergy.com/media/pg/Isolation_Transformer_2000W/en/technical-specifications.html))
