Descriere

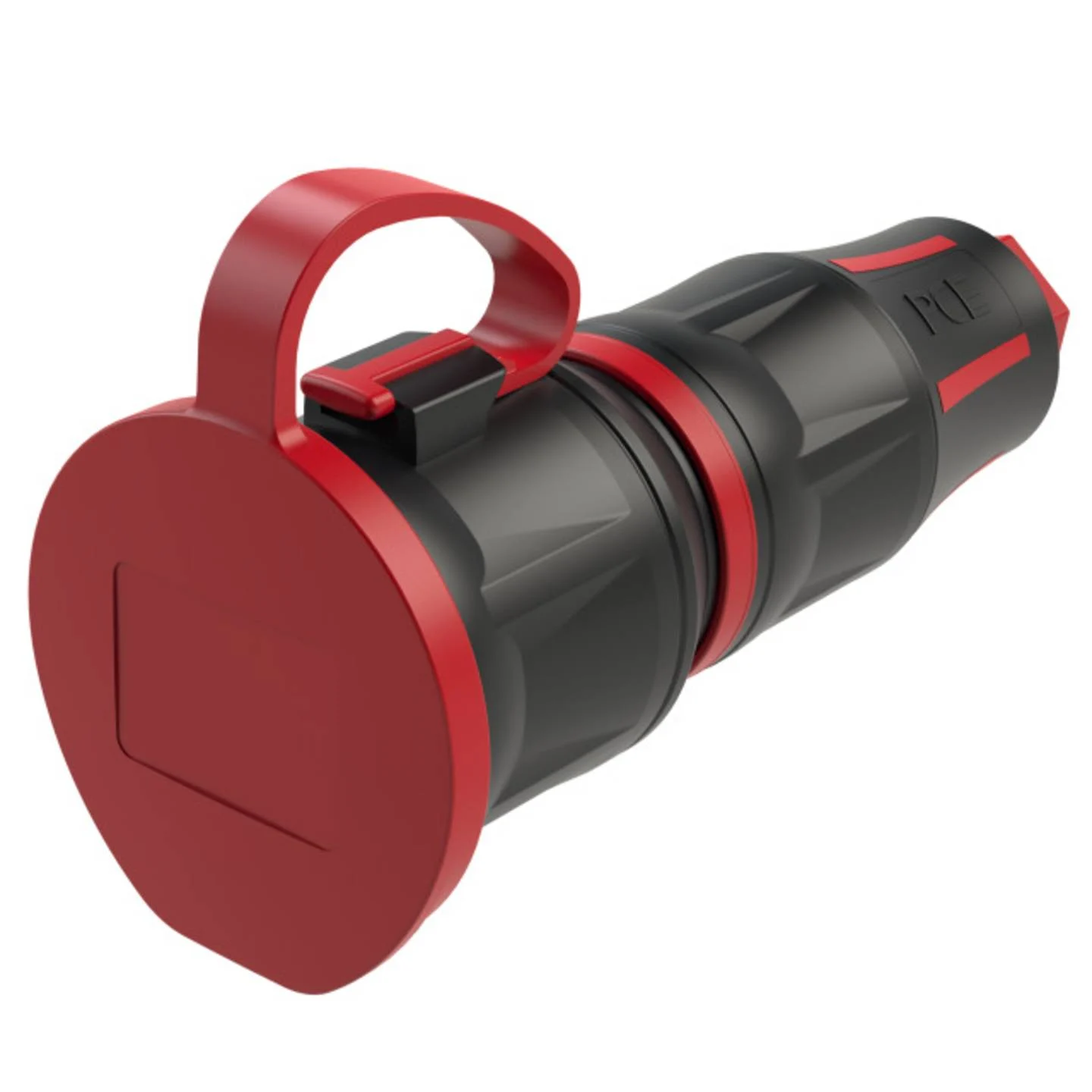

Cupla mobila Schuko este destinata realizarii unei conexiuni demontabile la capatul unui cablu de alimentare monofazat. Configuratia 2P+E include doi poli activi si contact de protectie, fiind potrivita pentru prelungitoare, alimentarea echipamentelor electrice portabile si aplicatii de instalare unde este necesara o conexiune cu impamantare. Constructia dreapta si capacul atasat cu banda contribuie la protejarea zonei de conectare atunci cand cupla nu este utilizata.

Produsul este prevazut pentru tensiune nominala de 250 V AC si curent nominal de 16 A. Dispune de 3 poli, sistem Schuko compatibil cu standardul austriac/german si grad de protectie IP54. Carcasa este realizata din material PA6 cu finisaj cauciucat 2K, in combinatie de culori negru-rosu. Inchiderea carcasei se face printr-un sistem rapid fara suruburi, iar conductoarele se conecteaza la borne cu surub.

Montajul se realizeaza pe un cablu flexibil adecvat aplicatiei si solicitarii electrice. Se deschide carcasa, se introduce cablul prin sistemul de intrare si se fixeaza conductoarele dezizolate in bornele corespunzatoare pentru faza, nul si protectie. Dupa strangerea corecta a bornelor, cablul trebuie securizat prin elementul de protectie la tractiune, iar carcasa trebuie inchisa complet pentru mentinerea protectiei mecanice si a gradului IP declarat.

Cupla trebuie utilizata numai in limitele electrice nominale de 16 A si 250 V AC. Gradul IP54 ofera protectie la patrunderea limitata a prafului si la stropirea cu apa, dar produsul nu este destinat imersarii in apa. Instalarea, verificarea continuitatii conductorului de protectie si orice interventie asupra conexiunilor trebuie efectuate cu alimentarea oprita, de catre personal competent.

Intrebari frecvente

Pentru ce tip de conexiune este potrivita aceasta cupla mobila?

Este destinata conexiunilor monofazate cu contact de protectie, avand configuratie Schuko 2P+E si 3 poli.

Care sunt valorile electrice nominale?

Cupla are curent nominal de 16 A si tensiune nominala de 250 V AC.

Poate fi folosita in zone cu praf sau stropi de apa?

Da, gradul de protectie IP54 indica protectie la patrunderea limitata a prafului si la stropirea cu apa. Nu este destinata imersarii sau utilizarii sub jeturi puternice de apa.

Cum se realizeaza conectarea cablului?

Conductoarele se fixeaza in borne cu surub, iar carcasa dispune de inchidere rapida fara suruburi. Montajul trebuie realizat cu alimentarea oprita si cu fixarea corecta a cablului prin protectia la tractiune.

Cupla are capac de protectie?

Da, este echipata cu un capac atasat prin banda, util pentru protejarea zonei de contact atunci cand nu este conectata.
