Descriere

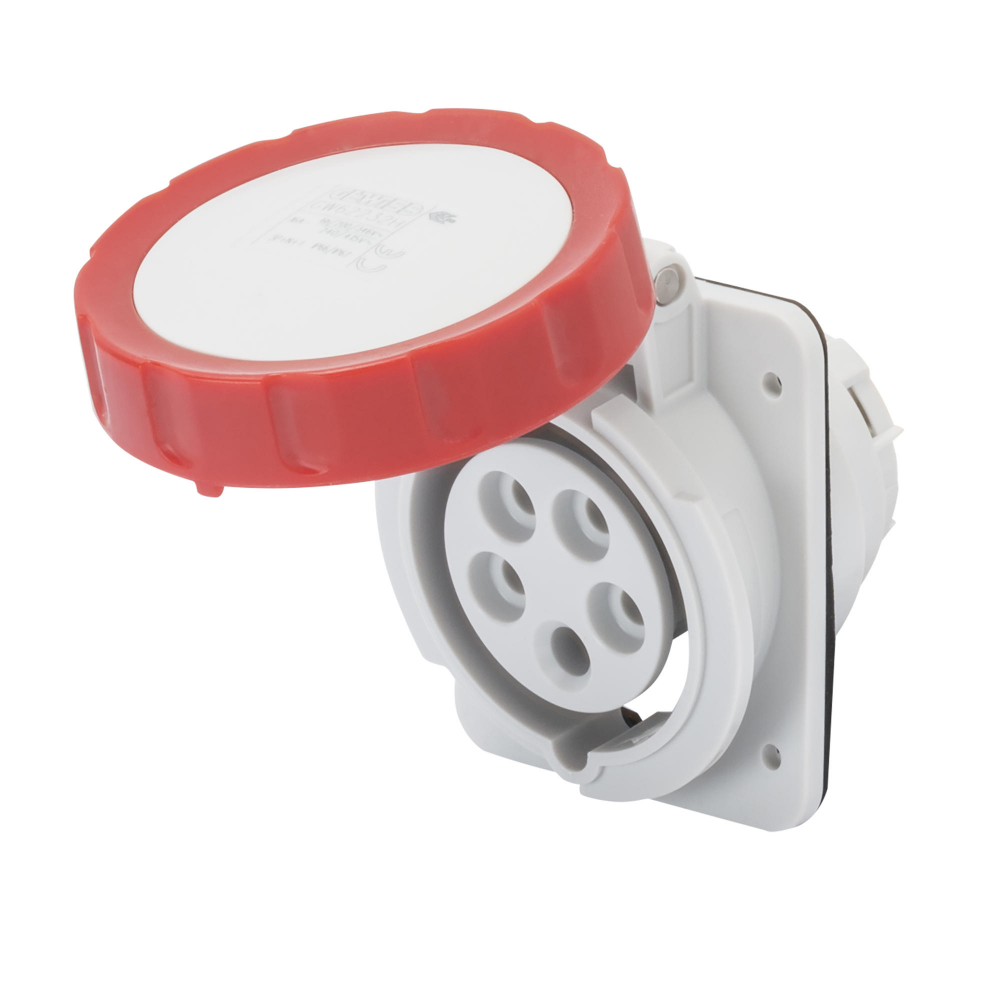

Priza fixa incastrabila din gama IEC 309 HP este destinata realizarii punctelor de alimentare trifazate in instalatii industriale, comerciale, ateliere, spatii tehnice si zone unde este necesara o conectare robusta. Constructia cu montaj inclinat la 10 grade faciliteaza integrarea in tablouri, carcase si panouri echipate pentru conexiuni industriale. Configuratia 3P+N+E permite alimentarea consumatorilor trifazati care necesita trei faze, nul si conductor de protectie.

Produsul are curent nominal de 16A, tensiune nominala de 380-415V AC si frecventa de utilizare 50/60Hz. Pozitia de referinta a contactului de protectie este 6h, iar codul de culoare este rosu. Gradul de protectie declarat este IP66/IP67, rezistenta la impact este IK09, iar dimensiunile flansei sunt de 85 x 75 mm. Materialul este fara halogeni, conform EN 60754-2, iar contactele sunt nichelate pentru protectie sporita impotriva coroziunii, oxidarii si uzurii prin conectari repetate.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductoare flexibile cu sectiunea de 1-2.5 mm2 si conductoare rigide cu sectiunea de 1.5-4 mm2. Flansa trebuie fixata ferm pe o suprafata compatibila, iar cablurile trebuie dimensionate corect pentru circuitul protejat la 16A. Inainte de montaj, se verifica respectarea pozitionarii 6h si compatibilitatea stecherului trifazic utilizat cu configuratia 3P+N+E.

Priza este proiectata pentru temperatura de functionare intre -25 si +55 grade C. Testul la fir incandescent este de 850 grade C pentru partile active si 650 grade C pentru partile pasive, iar numarul total declarat de manevre este de peste 5000. Suprasarcina admisibila este 22A, capacitatea de intrerupere la 1.1 Un este 20A, iar rezistenta de izolatie este mai mare de 10 Mohm. Instalarea, verificarea legaturilor si punerea sub tensiune trebuie efectuate numai cu alimentarea oprita, de personal calificat, in conformitate cu proiectul instalatiei si normele electrice aplicabile.

Intrebari frecvente

Pentru ce tip de alimentare este potrivita aceasta priza?

Este potrivita pentru circuite trifazate de 380-415V AC, cu configuratie 3P+N+E, adica trei faze, nul si impamantare.

Ce conductoare se pot conecta la borne?

Bornele cu surub accepta conductoare flexibile de 1-2.5 mm2 si conductoare rigide de 1.5-4 mm2.

Ce protectie are impotriva mediului exterior?

Are grad de protectie IP66/IP67 si rezistenta mecanica IK09, fiind adecvata pentru aplicatii unde este necesara protectie ridicata la praf, apa si socuri mecanice.

Care sunt conditiile de utilizare privind temperatura?

Temperatura de functionare declarata este intre -25 si +55 grade C. Montajul si conectarea trebuie realizate cu circuitul scos de sub tensiune, de personal calificat.

Ce inseamna pozitia de referinta 6h?

Pozitia 6h indica orientarea contactului de protectie in sistemul de codificare al conectorilor industriali. Pentru cuplare corecta, stecherul utilizat trebuie sa aiba aceeasi configuratie 3P+N+E, tensiune si pozitie 6h.
