Descriere

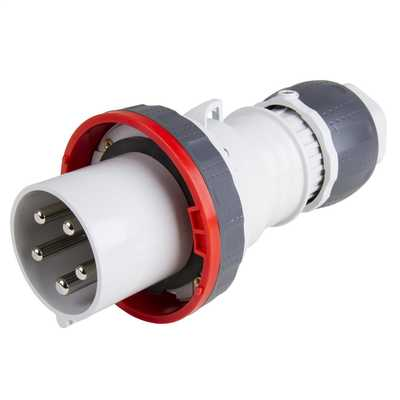

Acest stecher trifazic mobil, cu constructie dreapta, este destinat realizarii conexiunilor de alimentare in instalatii industriale, comerciale, ateliere, santiere sau zone tehnice cu solicitari ridicate. Configuratia 3P+N+E permite alimentarea echipamentelor trifazate care necesita trei faze, nul si conductor de protectie, iar contactul pilot completeaza functionalitatea pentru aplicatiile compatibile. Corpul este de culoare rosie, cu pozitionarea contactului de protectie la 6h.

Parametrii nominali sunt curent de 63A, tensiune de lucru 346-415V si frecventa 50/60Hz. Produsul are 5 poli, grad de protectie IP66/IP67/IP68/IP69 si rezistenta mecanica IK09. Este conform cu standardele IEC 60309-1 si IEC 60309-2, respectiv cu echivalentele europene EN 60309-1 si EN 60309-2. Materialul este fara halogeni conform EN 60754-2, iar elementele de contact sunt tratate prin nichelare pentru rezistenta sporita la coroziune, oxidare si abraziune.

Conectarea se realizeaza prin borne tip manta, adecvate pentru conductoare flexibile cu sectiuni intre 6 si 16 mm2 si conductoare rigide cu sectiuni intre 6 si 25 mm2. Presgarnitura poate fixa cabluri cu diametrul exterior intre 19,9 si 37 mm, contribuind la mentinerea etanseitatii si la protectia cablului impotriva smulgerii. Fisa tehnica indica dimensiuni de 192 mm, diametru 114 mm si 256 mm.

Pentru exploatare sigura, montajul trebuie realizat cu alimentarea intrerupta, de catre personal calificat, folosind conductoare si protectii dimensionate pentru curentul instalatiei. Gradul de protectie declarat este obtinut numai dupa introducerea si fixarea corecta a cablului, inchiderea completa a ansamblului si cuplarea cu un conector compatibil. Temperatura de functionare este cuprinsa intre -25 si +55 grade C. Produsul suporta peste 2000 de operatii, are rezistenta de izolatie mai mare de 10 Mohm si capacitate de rupere de 79A la 1,1 Un.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest stecher trifazic?

Este destinat conexiunilor mobile sau temporare din instalatii trifazate industriale, comerciale si de santier, unde sunt necesare trei faze, nul si impamantare.

Ce cabluri pot fi conectate la borne?

Bornele tip manta accepta conductoare flexibile cu sectiunea intre 6 si 16 mm2 si conductoare rigide cu sectiunea intre 6 si 25 mm2. Diametrul exterior admis al cablului este intre 19,9 si 37 mm.

Ce inseamna pozitia 6h la un stecher industrial?

Pozitia 6h indica amplasarea contactului de protectie in sistemul de codificare al conectorilor IEC 60309. Pentru cuplare corecta trebuie folosita o priza compatibila cu aceeasi configuratie de poli, curent, tensiune si pozitie 6h.

Poate fi utilizat in exterior?

Da, protectia IP66/IP67/IP68/IP69 il face adecvat pentru medii solicitante, inclusiv exterior, daca montajul este realizat corect si ansamblul este inchis si cuplat corespunzator cu un conector compatibil.

Care este intervalul de temperatura de functionare?

Produsul este declarat pentru functionare la temperaturi cuprinse intre -25 si +55 grade C.
