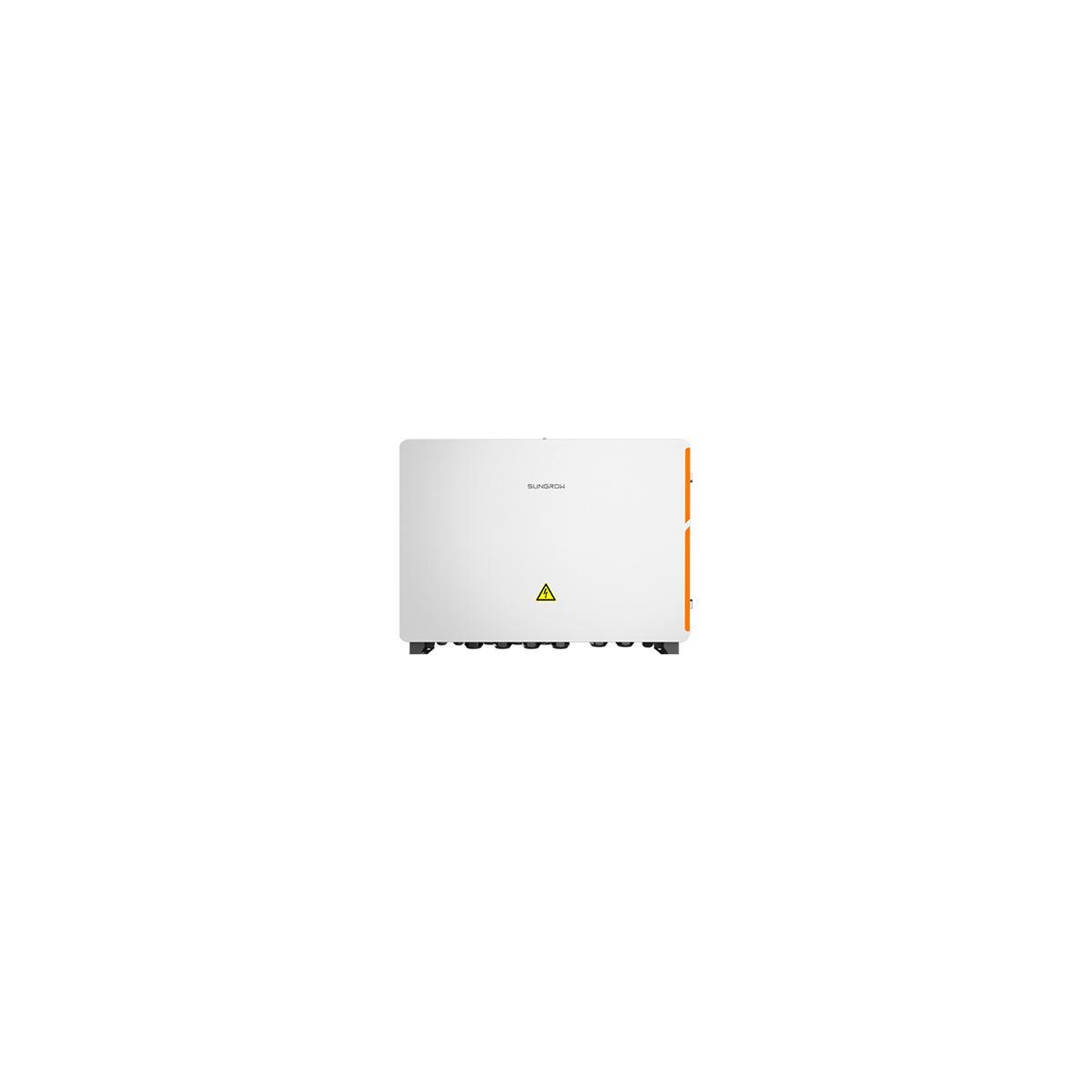

Cabinetul de comunicatie EMU200A V125 este o unitate de management energetic destinata centralizarii comunicatiei, monitorizarii si controlului in instalatii fotovoltaice de mare putere echipate cu invertoare SG350HX. Acesta integreaza Logger4000 pentru colectarea datelor, controlul puterii, conversia protocoalelor si accesul la functiile de operare si mentenanta de la distanta. Configuratia V125 include switch de fibra optica si cutie de imbinare a fibrelor, fiind potrivita pentru realizarea comunicatiei prin fibra optica in centrale fotovoltaice comerciale si utility scale.

Unitatea suporta comunicatie RS485, Ethernet si MPLC si poate gestiona maximum 300 de echipamente. Distanta maxima de comunicatie MPLC este de pana la 1000 m, iar fiecare canal poate deservi pana la 80 de dispozitive. Echiparea include Logger4000, adaptor AC, protectii SPD, intreruptor MCCB si modul MPLC. Sunt disponibile 5 interfete RS485, 2 interfete MPLC si 5 porturi Ethernet de 10 100 Mbps. Switch-ul de fibra din configuratia V125 ofera 2 porturi de fibra de 100 1000 Mbps si 6 porturi Ethernet de 10 100 Mbps, iar cutia de fibra are 4 intrari si 24 iesiri pentru fibra monomod ST.

Alimentarea auxiliara accepta 100 pana la 277 Vac la 50 sau 60 Hz. Consumul maxim este de 50 W fara module PID, 240 W cu un modul PID sau 450 W cu doua module PID. Cabinetul are dimensiunile de 860 x 680 x 275 mm si o greutate de maximum 51 kg. Carcasa metalica cu grad de protectie IP66 permite montaj la perete, in rack sau pe sol, atat la interior, cat si la exterior. Pentru cablare sunt prevazute cabluri AC pentru exterior cu protectie UV de 1 pana la 1.5 mm2, cabluri MPLC de 4 pana la 10 mm2, cablu de fibra cu diametru exterior de maximum 18 mm si cablu RS485 ecranat cu perechi torsadate de 0.75 pana la 1.5 mm2.

Pentru siguranta si functionare fiabila, fiecare port beneficiaza de izolatie electrica si protectie la supratensiune. Echipamentul este proiectat pentru temperaturi de operare intre minus 30 grade C si plus 60 grade C, umiditate relativa de maximum 95 la suta fara condens si altitudini de pana la 4000 m. Instalarea, conectarea la retea, configurarea comunicatiei si punerea in functiune trebuie realizate de personal calificat, cu respectarea documentatiei tehnice a sistemului fotovoltaic si a cerintelor locale de securitate electrica.

Intrebari frecvente

Pentru ce aplicatii este recomandat cabinetul de comunicatie EMU200A V125?
Este recomandat pentru centrale fotovoltaice comerciale, industriale si utility scale echipate cu invertoare SG350HX, unde este necesara centralizarea monitorizarii, a controlului si a comunicatiei intre echipamente.

Ce include configuratia V125?
Configuratia V125 include Logger4000, switch de fibra optica si cutie de imbinare a fibrelor pentru realizarea comunicatiei prin fibra optica.

Cate echipamente poate gestiona unitatea?
Unitatea poate gestiona maximum 300 de echipamente. Pentru comunicatia MPLC, distanta maxima este de pana la 1000 m, iar un canal poate conecta pana la 80 de dispozitive.

Poate fi montat cabinetul la exterior?
Da. Carcasa metalica are grad de protectie IP66 si permite montaj la exterior sau la interior, pe perete, in rack sau pe sol, cu respectarea instructiunilor de instalare.

Ce tipuri de comunicatie sunt suportate?
Sunt suportate comunicatiile RS485, Ethernet si MPLC. Configuratia V125 adauga conectivitate prin fibra optica prin switch-ul si cutia de imbinare incluse.
