Pylontech US5000 este un acumulator modular LiFePO4 de joasă tensiune, destinat sistemelor fotovoltaice hibride, instalațiilor off-grid, aplicațiilor ESS pentru autoconsum și sistemelor de alimentare de rezervă.

Modulul funcționează la o tensiune nominală de 48 V și oferă o capacitate nominală de 100 Ah, echivalentă cu 4,8 kWh. La o adâncime maximă de descărcare de 95%, energia utilizabilă este de 4,56 kWh, respectiv 95 Ah.

Tehnologie LiFePO4 și BMS integrat

Chimia litiu-fier-fosfat oferă stabilitate termică, siguranță și o durată lungă de exploatare. Sistemul BMS integrat monitorizează și controlează funcționarea acumulatorului, asigurând protecție împotriva:

• supraîncărcării;
• descărcării excesive;
• supracurentului;
• scurtcircuitului;
• temperaturilor ridicate sau scăzute;
• inversării cablurilor de putere;
• dezechilibrelor dintre celule.

Funcția Soft-Start reduce vârful de curent produs la pornirea invertorului direct din baterie. BMS-ul gestionează automat limitele de încărcare și descărcare, starea de încărcare și echilibrarea celulelor.

Putere și curenți de încărcare/descărcare

Curentul recomandat de încărcare sau descărcare este de 80 A, iar curentul maxim continuu este de 100 A. Acumulatorul suportă temporar:

• între 101 și 120 A timp de maximum 15 minute;
• între 121 și 200 A timp de maximum 15 secunde.

Aceste valori sunt valabile pentru temperaturi ale celulelor cuprinse între 10°C și 40°C. În afara acestui interval, BMS-ul poate reduce automat curentul disponibil.

Tensiunea recomandată pentru încărcare este cuprinsă între 52,5 și 53,5 V, iar intervalul de tensiune la descărcare este de 43,5–53,5 V.

Comunicare cu invertorul

Pylontech US5000 comunică prin CAN sau RS485 cu invertorul și transmite în timp real informații despre:

• nivelul SOC;
• tensiunea bateriei;
• curentul disponibil;
• limitele de încărcare și descărcare;
• temperatura;
• alarmele și codurile de protecție.

Compatibilitatea nu trebuie stabilită doar pe baza tensiunii de 48 V. Invertorul trebuie să fie inclus în lista Pylontech de echipamente compatibile și să utilizeze protocolul, cablul și firmware-ul corespunzătoare.

Modelul este compatibil inclusiv cu sistemele Victron Energy, cu utilizarea unui dispozitiv GX și a conexiunii CAN-BMS corespunzătoare. Configurația Victron–Pylontech este confirmată de departamentele tehnice ale celor doi producători. Documentație oficială Victron–Pylontech.

Extinderea capacității

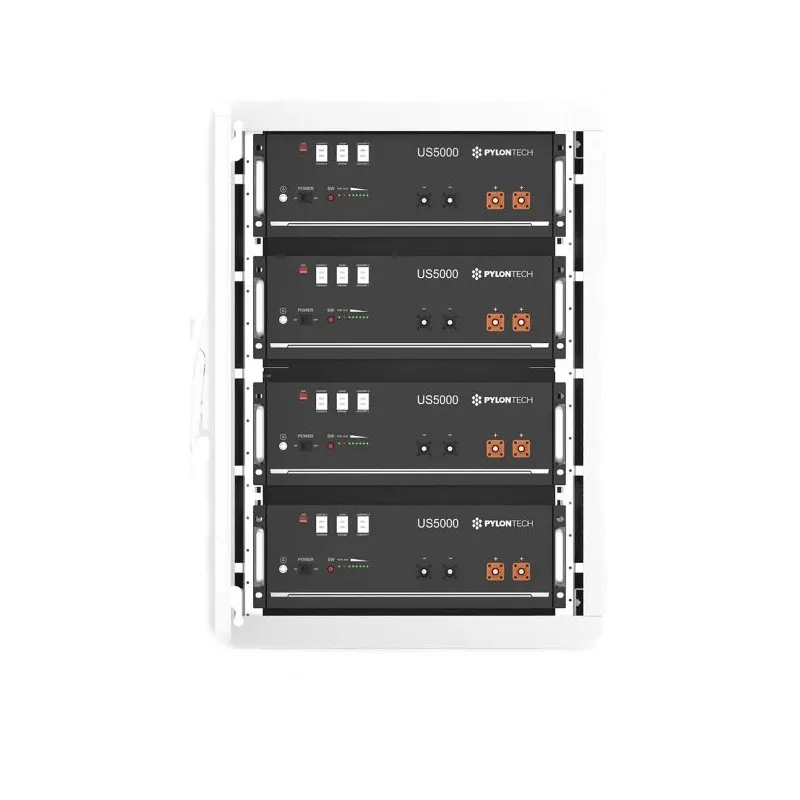

Designul modular permite conectarea în paralel a până la 16 acumulatori într-un singur grup, obținând:

• capacitate nominală maximă: 76,8 kWh;
• capacitate utilizabilă maximă: 72,96 kWh.

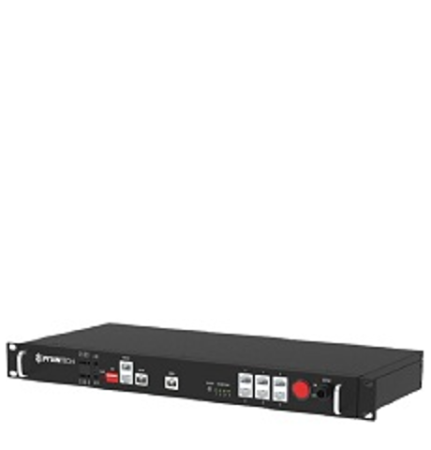

Pentru sisteme formate din mai multe grupuri de baterii poate fi necesar Pylontech LV-HUB, în funcție de interfața de comunicare, invertor și schema sistemului.

Manualul permite anumite configurații mixte cu alte baterii Pylontech de 48 V, dar pentru instalațiile noi se recomandă folosirea aceluiași model, cu firmware compatibil și niveluri SOC apropiate.

Bateriile Pylontech nu se conectează în serie.

Montaj și condiții de instalare

Carcasa este proiectată pentru rack-uri standard de 19 inch. Acumulatorul poate fi instalat într-un rack compatibil sau pe suporturile speciale Pylontech. La utilizarea suporturilor, pot fi suprapuse maximum trei module.

Produsul are protecție IP20 și trebuie instalat exclusiv în interior, într-un spațiu uscat, protejat de apă, praf excesiv, surse de căldură și radiație solară directă.

Temperatura admisă este:

• încărcare: 0°C până la +50°C;
• descărcare: -10°C până la +50°C;
• interval optim recomandat: +10°C până la +40°C.

Răcirea este naturală, fără ventilatoare, ceea ce permite o funcționare silențioasă.

Conținutul pachetului

Pachetul standard al bateriei include:

• un acumulator Pylontech US5000;
• două cabluri de putere 4 AWG, lungime 210 mm, pentru legătura dintre module;
• un cablu RJ45 de comunicație, lungime 210 mm;
• un cablu de împământare 6 AWG, lungime 1000 mm.

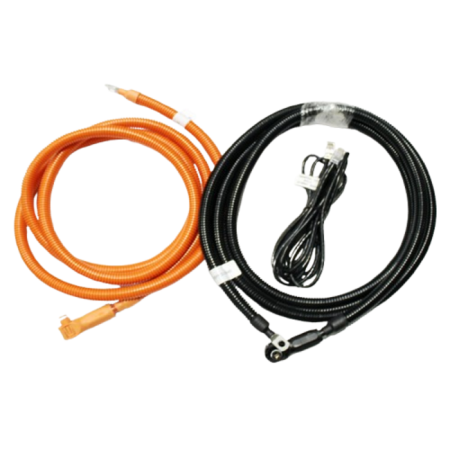

Setul extern de cabluri pentru conectarea bateriei principale la invertor nu este inclus în cutia acumulatorului și trebuie comandat separat.
