Descriere

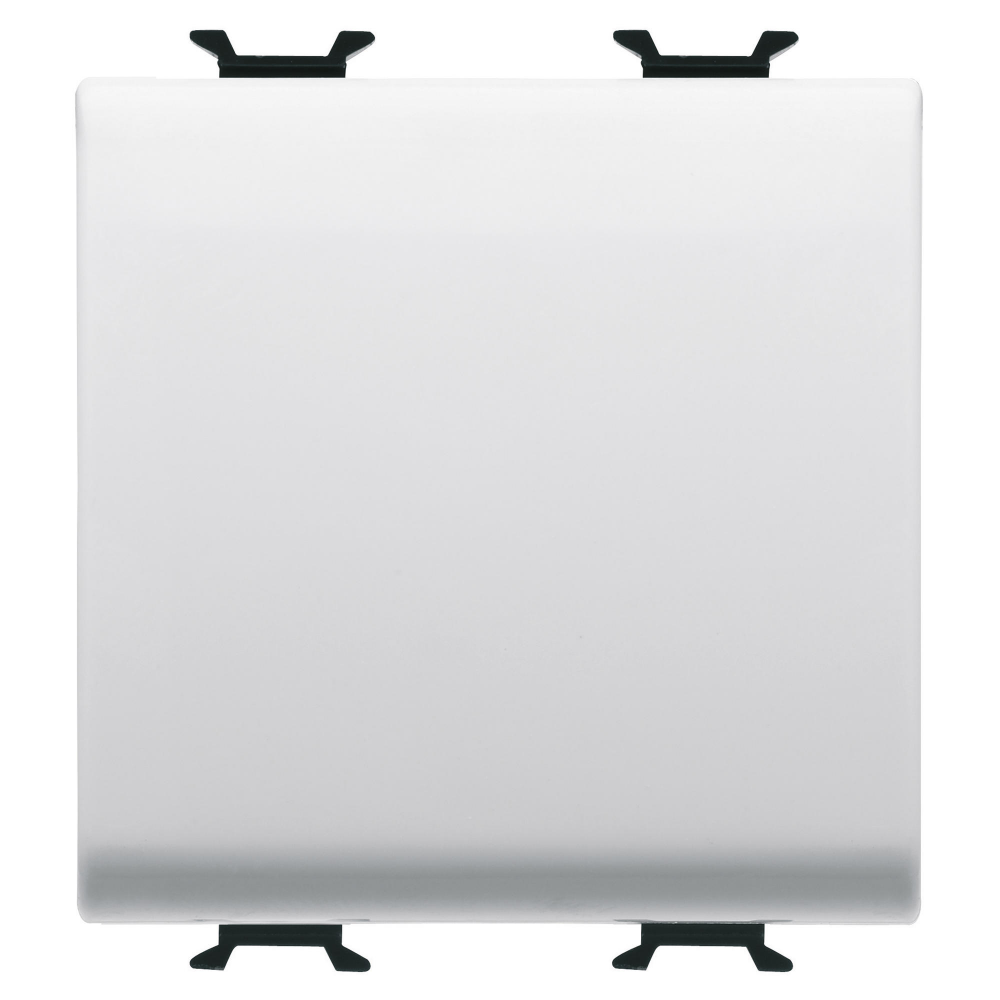

Acest buton cu revenire este un aparat de comanda momentana, conceput pentru actionari in care contactul se inchide numai pe durata apasarii si revine automat in pozitia initiala dupa eliberare. Configuratia unipolara cu contact normal deschis il recomanda pentru comanda soneriilor, releelor pas cu pas, temporizatoarelor, contactorilor sau altor circuite de automatizare compatibile.

Aparatul are configuratie 1P NO, curent nominal de 16A si tensiune nominala de 250V AC. Ocupa 2 module si are finisaj alb lucios, cu tasta neutra. Corpul este realizat din tehnopolimer, iar produsul este conform standardului EN 60669-1. Fisa tehnica indica rezistenta de izolatie mai mare de 5 MOhm, rezistenta la tensiune de incercare de 2000V la 50Hz timp de 1 minut, rezistenta la 40.000 de actionari la curent nominal, 250V AC si cos phi 0,6.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductori rigizi cu sectiunea de la 0,5 la 2 x 2,5 mm2 si conductori flexibili cu sectiunea de la 0,75 la 2 x 4 mm2. Mecanismul este destinat instalarii in sisteme modulare incastrate, utilizand suporturi si rame ornamentale compatibile din aceeasi gama. Sistemul de prindere frontala faciliteaza montarea si demontarea mecanismului fara indepartarea suportului.

Pentru siguranta instalatiei, montajul si conectarea trebuie efectuate numai cu alimentarea electrica oprita si de personal calificat. Circuitul trebuie protejat corespunzator in functie de aplicatie, iar sectiunea conductorilor, schema de comanda si aparatele comandate trebuie alese conform proiectului electric. Produsul are rezistenta la termopresiune cu bila de 125 grade C si a fost testat la fir incandescent la 850 grade C.

Intrebari frecvente

Ce inseamna buton cu revenire?

Butonul inchide contactul numai cat timp este apasat, apoi revine automat la pozitia initiala. Este utilizat pentru comenzi momentane, precum sonerii, relee pas cu pas sau temporizatoare.

Ce tip de contact are acest buton?

Are un contact unipolar normal deschis, notat 1P NO. Contactul se inchide la apasarea tastei si se deschide dupa eliberarea acesteia.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori rigizi de la 0,5 la 2 x 2,5 mm2 si conductori flexibili de la 0,75 la 2 x 4 mm2.

Este potrivit pentru comanda directa a unui circuit de iluminat?

Poate fi utilizat in circuite compatibile cu parametrii sai electrici, dar functia sa principala este comanda momentana. Pentru aprindere si stingere dintr-o singura pozitie se foloseste, de regula, un intrerupator cu pozitie mentinuta.

La ce tensiune si curent nominal functioneaza?

Este destinat utilizarii la 250V AC si are curent nominal de 16A.
