Descriere

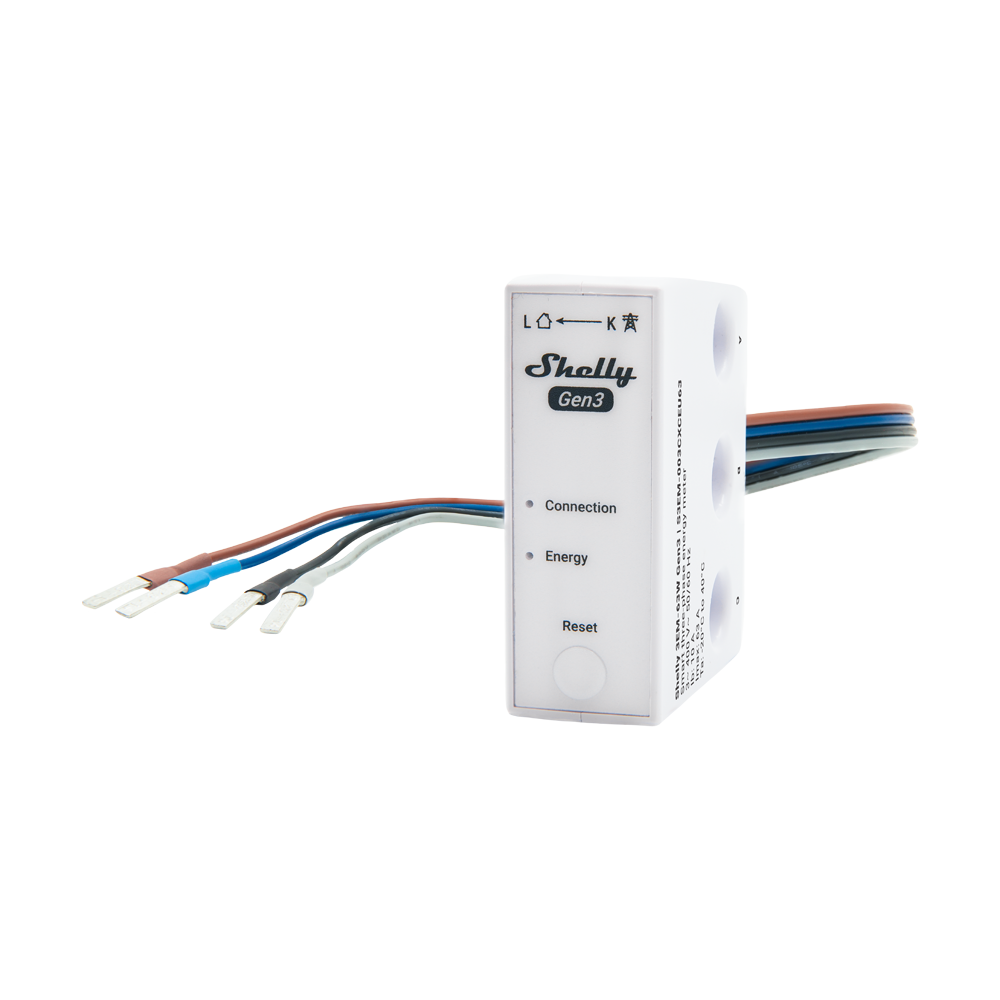

Contorul inteligent de energie este proiectat pentru monitorizarea unei instalatii trifazate sau a trei circuite monofazate independente. Varianta cu fire colorate permite montajul compact in tabloul electric, deasupra sau sub un intreruptor automat montat pe sina DIN. Este potrivit pentru urmarirea consumului, optimizarea utilizarii energiei si monitorizarea instalatiilor fotovoltaice, inclusiv a fluxurilor de energie in ambele sensuri prin masurare in 4 cadrane.

Alimentarea se realizeaza la 220-240 V AC, 50/60 Hz, intre intrarea LA si nul, iar consumul propriu este sub 2 W. Masoara tensiunea RMS pe fiecare faza la 220-240 V AC, curentul RMS intre 0 si 63 A pe faza, cu saturatie la 130 A, precum si puterea activa si aparenta, energia activa si aparenta, factorul de putere si energia activa fundamentala/reactiva fundamentala. Precizia tensiunii este mai buna de plus sau minus 1 procente, iar precizia curentului este plus sau minus 1 procente in intervalul 2-63 A. Contorizarea energiei active este clasa B conform IEC 62053-21.

Echipamentul are dimensiunile de 21 x 54 x 42 mm fara fire, masa de 58 g si conductori de 260 mm cu terminale plate. Fiecare conductor masurat trece prin cate una dintre cele trei deschideri cu diametrul de 8 mm, realizand o masurare neinvaziva prin transformatoare de curent integrate. Conectarea electrica se face la cele trei intrari de faza LA, LB si LC, respectiv la conductorul de nul N, iar configurarea si vizualizarea se pot face local prin Wi-Fi 802.11 b/g/n sau prin Bluetooth 4.2. Dispozitivul suporta MQTT, webhooks, scripting si export de date CSV sau JSON prin RPC.

Memoria nevolatila pastreaza cel putin 7 zile de date la rezolutie de 1 minut, iar ceasul intern mentine marcajele de timp daca sincronizarea prin internet este intrerupta. Pragul fara sarcina este de 30 VA pe canal: sub acest nivel puterea este afisata, dar energia nu se acumuleaza in statistici. Pentru siguranta, aparatul include senzor intern de temperatura si necesita protectie externa de 63 A, curba B sau C, cu putere de rupere de 6 kA si clasa de limitare a energiei 3. Se utilizeaza la temperaturi ambientale intre -20 grade C si 40 grade C, umiditate 30-70 procente RH si altitudine de maximum 2000 m; montajul si cablarea trebuie executate numai cu instalatia scoasa de sub tensiune, de personal calificat.

Intrebari frecvente

Poate fi utilizat pentru o instalatie trifazata?

Da. Poate monitoriza o instalatie trifazata, dar si trei circuite monofazate independente.

Care este curentul maxim masurat?

Masurarea curentului este realizata pe fiecare faza in intervalul 0-63 A, iar transformatoarele de curent integrate au saturatie la 130 A.

Este potrivit pentru sisteme fotovoltaice?

Da. Masurarea in 4 cadrane permite urmarirea fluxurilor de energie, fiind utila pentru monitorizarea productiei si consumului intr-o instalatie fotovoltaica.

Are nevoie de hub pentru functionare?

Nu. Se poate conecta direct la reteaua Wi-Fi, iar Bluetooth faciliteaza includerea si configurarea initiala.

Cat timp sunt pastrate datele local?

Memoria interna poate pastra cel putin 7 zile de date de masurare cu rezolutie de 1 minut.
