Descriere

Acest contor inteligent de energie este destinat monitorizarii unei instalatii trifazate sau a trei circuite monofazate independente. Varianta cu terminale plate este potrivita pentru tablouri electrice unde se doreste masurarea consumului, a productiei si a fluxului bidirectional de energie, inclusiv in aplicatii cu sisteme fotovoltaice. Datele pot fi urmarite local prin interfata web incorporata sau integrate in automatizari si platforme de monitorizare prin WiFi, MQTT, HTTP si WebSocket, fara necesitatea unui hub dedicat.

Aparatul este alimentat la 220-240 V AC, 50/60 Hz, intre intrarea LA si nul, iar consumul propriu este sub 2 W. Masoara tensiunea RMS pentru fiecare faza la 220-240 V AC, cu precizie mai buna de plus minus 1 procente, si curentul RMS intre 0 si 63 A pe fiecare faza, cu saturatie la 130 A. Precizia de masurare a curentului este de plus minus 1 procent intre 2 si 63 A. Sunt disponibile valori pentru putere activa si aparenta, energie activa si aparenta, factor de putere, energie activa fundamentala si energie reactiva fundamentala. Contorizarea energiei active este in clasa de precizie B conform IEC 62053-21, iar pragul fara sarcina este de 30 VA.

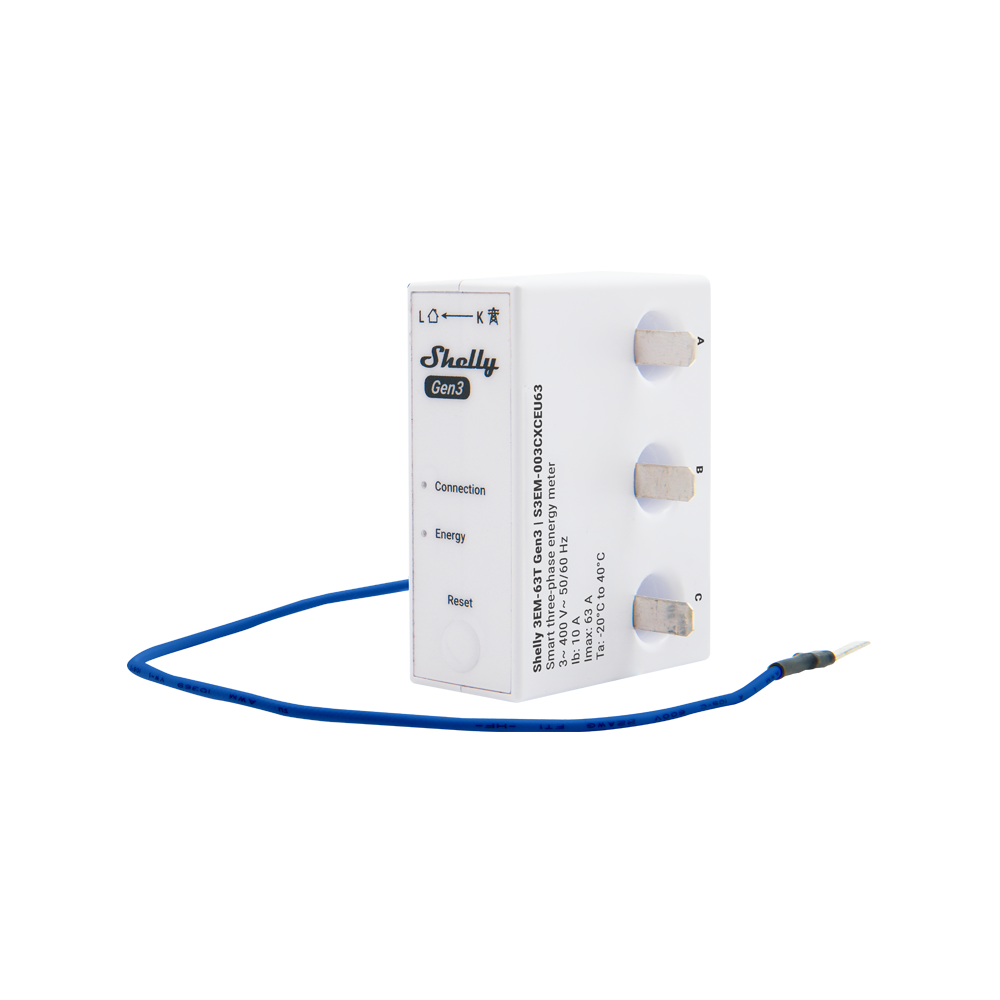

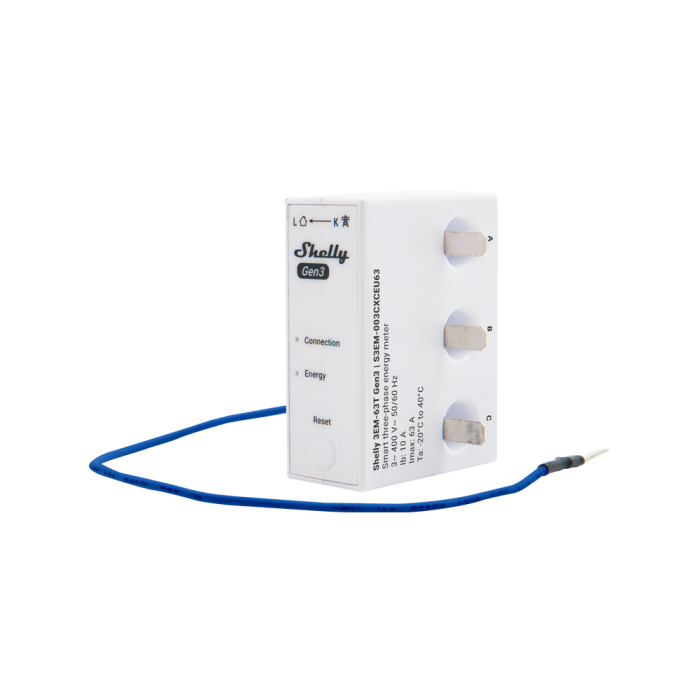

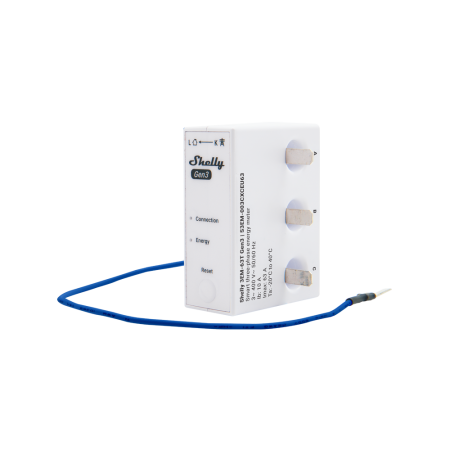

Carcasa compacta are dimensiunile de 31 x 54 x 42 mm, fara conductor, si o greutate de 52 g. Fiecare canal utilizeaza masurare necontact prin transformator de curent integrat, cu deschidere pentru conductor de 8 mm. Conectarea se realizeaza la cele trei intrari de faza LA, LB si LC cu terminale plate, impreuna cu conductorul de nul N. Pentru configurare si comunicatie, echipamentul foloseste WiFi 802.11 b g n pe 2,4 GHz si Bluetooth 4.2; memoria interna pastreaza cel putin 7 zile de date la interval de 1 minut, cu export CSV pentru valorile inregistrate si export JSON prin RPC.

Instalarea se face exclusiv cu alimentarea oprita si cu respectarea schemei electrice a producatorului, astfel incat fiecare faza monitorizata sa corespunda intrarii sale de tensiune. Se recomanda protectie externa de 63 A, curba B sau C, putere de rupere de 6 kA si clasa de limitare a energiei 3. Echipamentul dispune de detectare si raportare a temperaturii interne, precum si de detectare optionala a succesiunii incorecte a fazelor. Este proiectat pentru temperaturi ambientale intre minus 20 grade C si 40 grade C, umiditate intre 30 si 70 procente RH si altitudini de pana la 2000 m.

Intrebari frecvente

Poate monitoriza trei circuite monofazate separate?

Da. Poate fi utilizat pentru o instalatie trifazata sau pentru trei circuite monofazate independente, cu monitorizare individuala pe fiecare canal.

Care este curentul maxim masurat?

Poate masura curent RMS intre 0 si 63 A pe fiecare faza. Nivelul de saturatie al masurarii este de 130 A.

Este potrivit pentru un sistem fotovoltaic?

Da. Masurarea pe 4 cadrane permite urmarirea fluxului bidirectional de energie, fiind utila pentru analiza consumului din retea si a energiei asociate productiei fotovoltaice.

Cum se face conectarea la retea?

Echipamentul comunica prin WiFi de 2,4 GHz si Bluetooth. Poate fi configurat si monitorizat din interfata web locala si poate transmite date prin MQTT, HTTP sau WebSocket.

Cat timp sunt pastrate datele de masurare?

Memoria interna stocheaza cel putin 7 zile de date, cu rezolutie de 1 minut. Valorile pot fi exportate in format CSV sau JSON prin RPC.
