Descriere

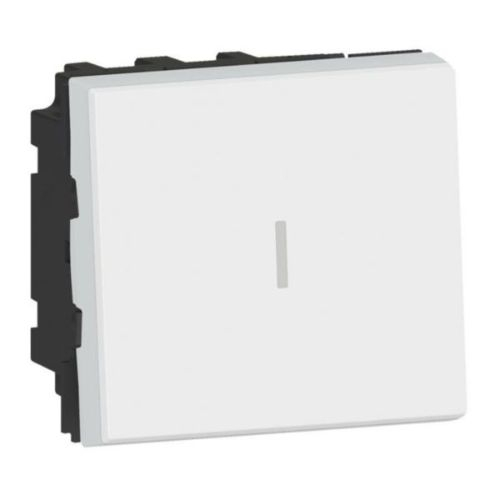

Intrerupatorul cruce Mosaic cu 2 module este destinat realizarii circuitelor de iluminat cu comanda din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara si permite actionarea aceleiasi surse de iluminat din zone diferite ale unei incaperi, ale unui hol, ale unei scari sau ale unui spatiu de birouri. Constructia modulara permite integrarea sa in configuratii de aparataj cu mai multe functii.

Aparatul are tensiune nominala de 250 V AC, curent nominal de 10 A si capacitate de comutare 10AX pentru lampi fluorescente. Functioneaza la frecventa de 50-60 Hz si este prevazut cu o clapeta de actionare. Corpul este realizat din material termoplastic fara halogeni, cu finisaj lucios, culoare alba similara RAL 9003. Gradul de protectie este IP31, iar rezistenta la impact este IK04.

Montajul se realizeaza pe suport modular compatibil, prin fixare cu clipsare. Aparatul ocupa 2 module si are dimensiuni de 45 x 45 mm, adancime totala de 42,5 mm si adancime de incastrare de 30 mm. Pentru instalare este necesara o doza cu adancime minima de 30 mm. Conectarea se face prin borne cu surub, cu sectiune de conductor de pana la 2,5 mm2; bornele sunt marcate pentru identificarea conexiunilor. Pentru un ansamblu complet sunt necesare suportul modular si rama de finisaj compatibile.

Produsul este recomandat pentru instalatii interioare unde conditiile de mediu sunt compatibile cu protectia IP31. Temperatura de utilizare este intre -5 si 35 grade C, iar temperatura de depozitare intre -10 si 70 grade C. Inainte de conectare, circuitul trebuie scos de sub tensiune, iar montajul si verificarea functionarii trebuie efectuate de personal calificat, conform schemei electrice si normelor aplicabile.

Intrebari frecvente

La ce foloseste un intrerupator cruce?

Se foloseste pentru comandarea aceluiasi circuit de iluminat din trei sau mai multe puncte. Se instaleaza intre doua intrerupatoare cap scara.

Care sunt valorile electrice nominale?

Aparatul este dimensionat pentru 250 V AC, 10 A si 10AX pentru comutarea lampilor fluorescente, la o frecventa de 50-60 Hz.

Ce conductori pot fi conectati?

Conectarea se realizeaza prin borne cu surub, pentru conductori cu sectiune de pana la 2,5 mm2.

Ce accesorii sunt necesare pentru montaj?

Pentru realizarea ansamblului sunt necesare un suport modular si o rama de finisaj compatibile. Montajul necesita o doza cu adancime minima de 30 mm.

Poate fi utilizat la exterior?

Gradul de protectie IP31 il recomanda pentru spatii interioare protejate. Pentru exterior sau zone expuse la umezeala trebuie ales un aparat cu grad de protectie adecvat mediului de instalare.
