Descriere

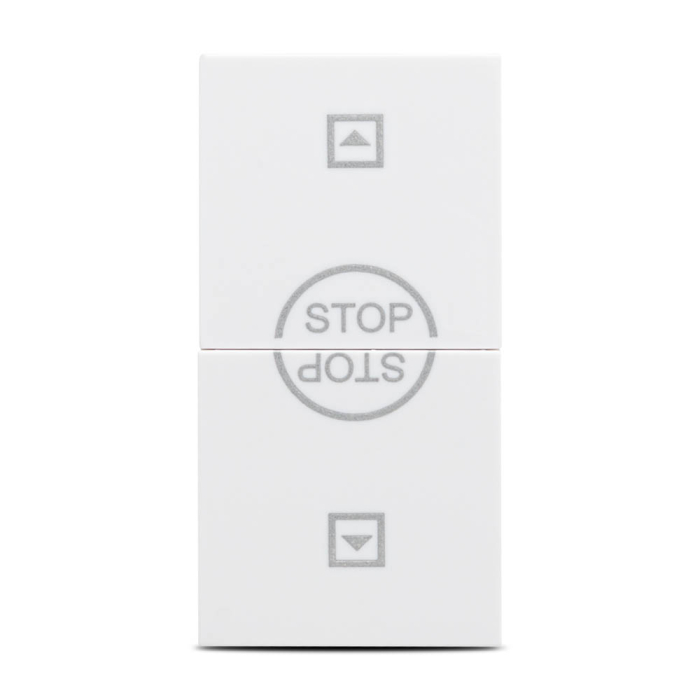

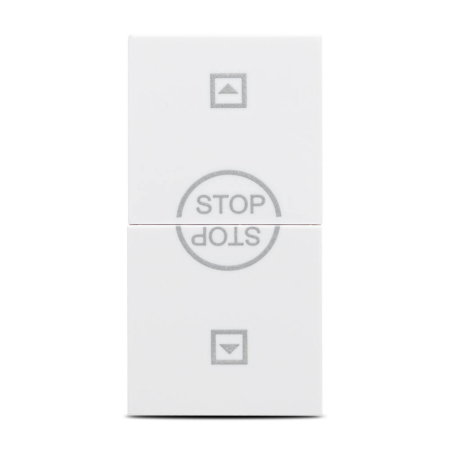

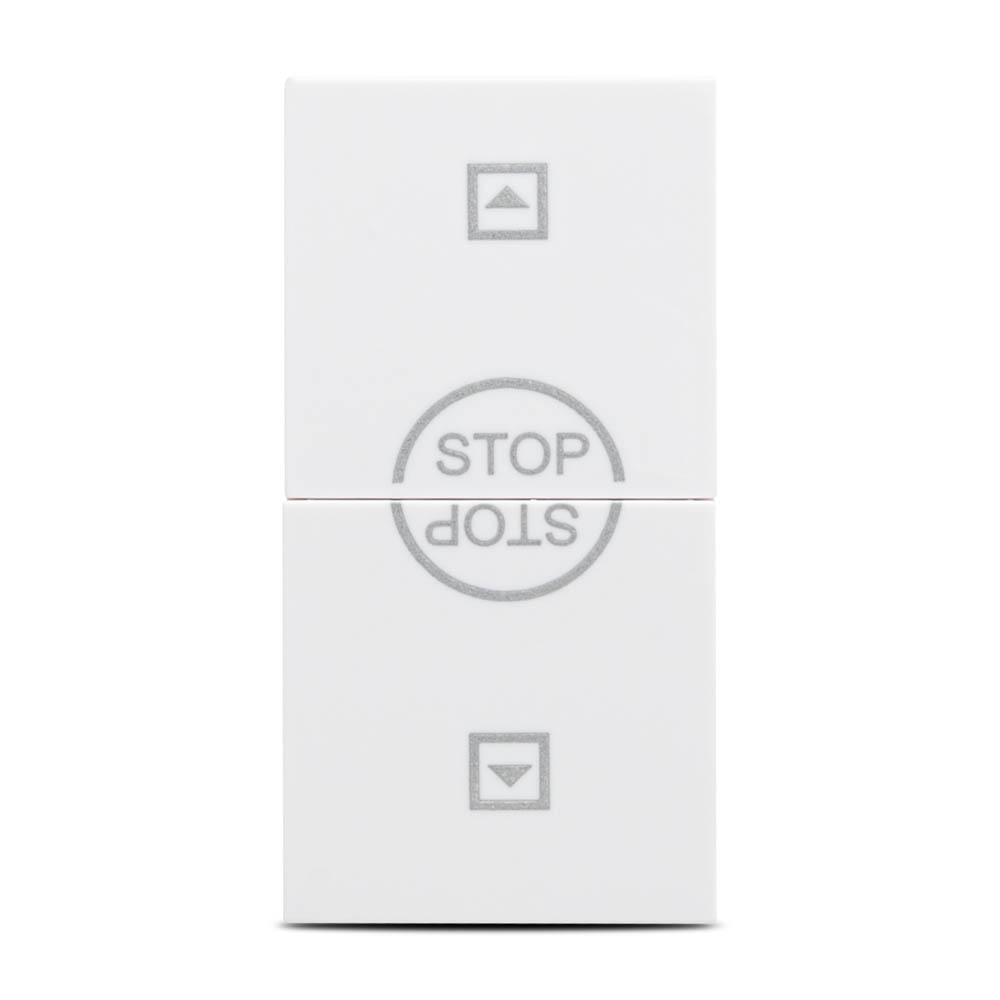

Intrerupatorul pentru jaluzele este un mecanism electromecanic destinat controlului motoarelor de jaluzele sau storuri. Este realizat in format de 1 modul si are doua clapete marcate pentru comanda de urcare si coborare, fiind potrivit pentru integrarea in instalatii electrice rezidentiale, birouri, spatii hoteliere sau comerciale cu aparataj modular pentru montaj incastrat.

Aparatul are curent nominal de 10 AX, tensiune nominala de utilizare 250 V c.a. si frecventa de retea 50/60 Hz. Pentru motor, curentul nominal intrerupt este de 2,5 A. Constructia include un pol, un contact de tip 1 C/O, functie de comutare cap scara, distanta de deschidere mai mare de 3 mm si interblocaj mecanic sus/jos, care previne actionarea simultana a celor doua directii. Nu este prevazut cu LED de semnalizare.

Se monteaza incastrat, iar mecanismul se fixeaza prin clipsare. Conectarea se realizeaza prin borne cu surub, pentru conductori rigizi sau flexibili cu sectiuni intre 1,5 si 2,5 mm2. Adancimea de montaj este de 31,5 mm, iar dimensiunile mecanismului sunt de 45 mm inaltime, 22,5 mm latime si 40,6 mm adancime. Pentru finalizarea ansamblului sunt necesare suportul si rama compatibile din aceeasi gama de aparataj.

Capacul mecanismului este realizat din materiale ASA plus PC si ABS. Produsul are grad de protectie IP4X si rezistenta la impact IK04, functioneaza la temperaturi ambientale intre -5 si 40 grade C si respecta cerintele EN 60669-1, precum si directivele pentru joasa tensiune si compatibilitate electromagnetica. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat, cu alimentarea circuitului oprita inainte de interventie.

Intrebari frecvente

Pentru ce este utilizat acest intrerupator de jaluzele?

Este utilizat pentru comanda unui motor de jaluzea sau stor, prin doua clapete dedicate directiilor de urcare si coborare.

Ce protectie are impotriva actionarii simultane sus si jos?

Mecanismul include interblocaj mecanic intre functiile sus si jos, astfel incat cele doua comenzi nu pot fi actionate simultan.

Ce tip de conductori se pot conecta?

Bornele cu surub permit conectarea conductorilor rigizi sau flexibili cu sectiuni intre 1,5 si 2,5 mm2.

Poate fi montat aparent?

Nu. Acest mecanism este destinat montajului incastrat, in configuratii de aparataj modular compatibil.

Are indicator luminos LED?

Nu, produsul nu este prevazut cu LED de semnalizare.
