Descriere

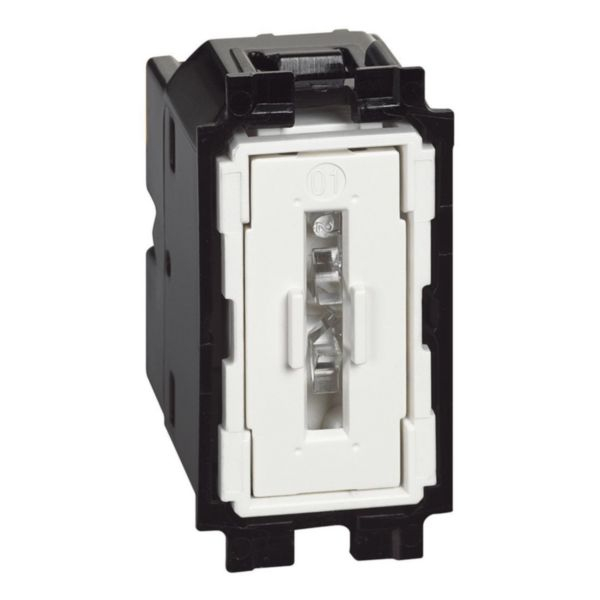

Acest intrerupator simplu unipolar este un mecanism modular de 1 modul pentru comanda circuitelor de iluminat in locuinte, birouri si alte spatii interioare. Comanda de tip Full Touch permite actionarea prin apasare in orice zona a suprafetei clapetei, iar elementul de comanda revine aliniat dupa utilizare. Este potrivit pentru controlul sarcinilor de iluminat, inclusiv al corpurilor cu LED.

Mecanismul are tensiunea nominala de 250V AC, curent nominal de 10A si capacitate de comutare 10AX pentru lampi fluorescente. Functioneaza la frecventa de 50-60Hz si este prevazut cu borne cu surub si placuta de presiune, compatibile cu conductori rigizi sau flexibili cu sectiunea intre 1,5 si 2,5 mm2. Carcasa este realizata din material termoplastic fara halogeni, cu finisaj mat; protectia declarata este IP20, iar rezistenta la impact este IK04.

Se monteaza incastrat si se fixeaza prin clipsare pe suportul compatibil. Mecanismul are dimensiuni de aproximativ 22 x 45 x 34 mm, adancime de incorporare de 32 mm si necesita o doza cu adancime minima de 42 mm. Pentru configurarea finala sunt necesare suportul, capacul/clapeta si rama ornamentala compatibile; finisajul alb se obtine prin alegerea elementelor de finisaj corespunzatoare. Poate fi echipat cu un modul LED optional pentru semnalizare sau orientare.

Produsul este destinat exclusiv utilizarii la interior, in instalatii electrice realizate conform normativelor aplicabile. Inainte de conectare, circuitul trebuie scos de sub tensiune, iar conductoarele trebuie fixate ferm in borne. Montajul, verificarea conexiunilor si punerea in functiune trebuie efectuate de personal calificat, cu respectarea parametrilor nominali de tensiune, curent si a gradului de protectie IP20.

Intrebari frecvente

Pentru ce tip de circuit se utilizeaza acest intrerupator?

Este destinat comenzii unui circuit simplu de iluminat, prin intreruperea unui singur pol. Poate controla sarcini de iluminat, inclusiv corpuri cu LED, in limitele nominale de 10AX si 250V AC.

Ce conductori pot fi conectati la borne?

Bornele cu surub si placuta de presiune accepta conductori rigizi sau flexibili cu sectiunea cuprinsa intre 1,5 si 2,5 mm2.

Ce este necesar pentru montajul complet?

Mecanismul se fixeaza prin clipsare pe un suport compatibil si trebuie completat cu capacul sau clapeta si rama ornamentala compatibile. Aceste elemente permit alegerea finisajului final, inclusiv alb.

Poate fi utilizat la exterior sau in zone umede?

Nu. Gradul de protectie IP20 indica utilizarea exclusiv la interior, in spatii uscate si protejate impotriva contactului cu apa.

Poate avea iluminare de orientare?

Da. Mecanismul poate fi completat cu un modul LED optional pentru functia de semnalizare sau orientare, compatibil cu sistemul de aparataj.
