Descriere

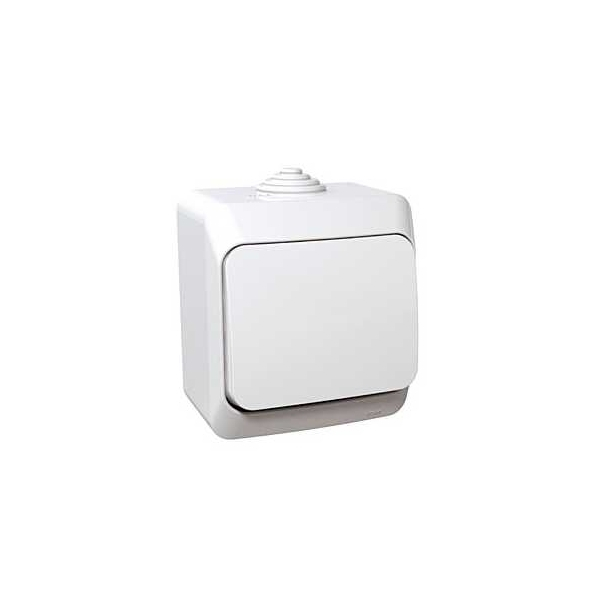

Intrerupatorul simplu din gama Cedar Plus este un aparat de comanda cu un pol, livrat ca produs complet pentru montaj aparent. Este potrivit pentru comanda circuitelor de iluminat in locuinte, garaje, pivnite, spatii tehnice, ateliere si alte zone unde montajul ingropat nu este posibil sau unde este necesara o protectie mai buna fata de umezeala si stropirea accidentala cu apa. Finisajul alb lucios permite integrarea discreta in instalatii electrice aparente.

Aparatul are curent nominal de 16 AX la tensiunea de 250 V AC si o putere declarata de pana la 3680 W. Gradul de protectie IP44 ajuta la protejarea echipamentului impotriva patrunderii corpurilor solide mai mari de 1 mm si a stropirii cu apa din orice directie. Partile vizibile sunt realizate din material termoplastic PA6 FR850, cu finisaj lucios. Dimensiunile produsului sunt de 79 x 66 x 48 mm, iar masa neta este de aproximativ 0,095 kg. Produsul are certificare KEMA.

Montajul se realizeaza aparent, prin fixare cu suruburi pe o suprafata plana si stabila. Bornele permit conectarea a maximum doi conductori de 2,5 mm2, cu conductori rigizi sau flexibili; lungimea recomandata pentru dezizolare este de 11 mm. Se recomanda pozitionarea corecta a cablurilor in carcasa, strangerea ferma a conexiunilor si inchiderea completa a produsului pentru mentinerea gradului de protectie declarat.

Inainte de montaj, circuitul trebuie scos de sub tensiune si verificat corespunzator. Aparatul se utilizeaza exclusiv in limitele electrice declarate si trebuie instalat astfel incat carcasa, garniturile si punctele de intrare ale cablurilor sa ramana intacte. Pentru siguranta instalatiei si respectarea cerintelor aplicabile, conectarea trebuie efectuata de personal calificat.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator?

Este destinat instalatiilor electrice aparente si comandarii unui circuit de iluminat. Poate fi utilizat in locuinte, garaje, pivnite, spatii tehnice, ateliere sau alte zone unde nu se doreste montaj ingropat.

Ce inseamna protectia IP44?

IP44 indica protectie impotriva patrunderii corpurilor solide mai mari de 1 mm si impotriva stropirii cu apa din orice directie. Produsul trebuie montat corect, cu carcasa inchisa complet, pentru mentinerea acestui nivel de protectie.

Ce conductori pot fi conectati?

Bornele permit conectarea a maximum doi conductori de 2,5 mm2, rigizi sau flexibili. Pentru o conexiune corecta, conductorul se dezizoleaza pe aproximativ 11 mm.

Care sunt valorile electrice principale?

Intrerupatorul este declarat pentru 16 AX la 250 V AC si o putere de pana la 3680 W. Se utilizeaza numai in limitele electrice prevazute pentru circuitul in care este instalat.

Cine trebuie sa realizeze montajul?

Montajul trebuie realizat cu circuitul scos de sub tensiune, de personal calificat, conform regulilor aplicabile instalatiilor electrice.
