Descriere

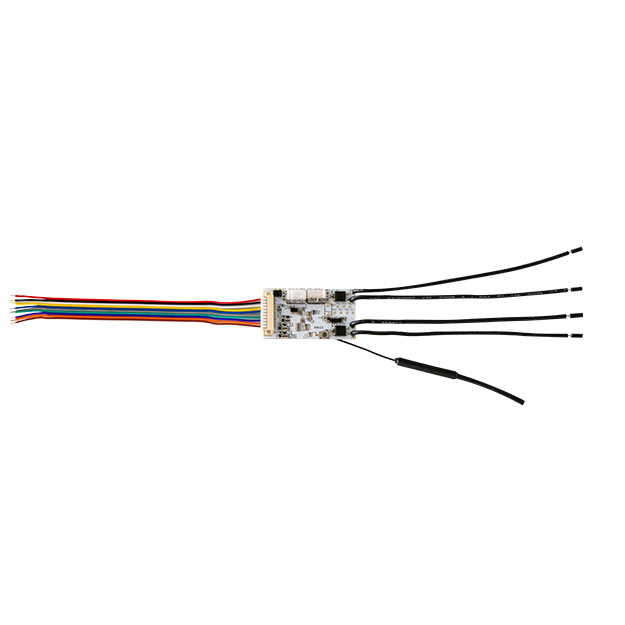

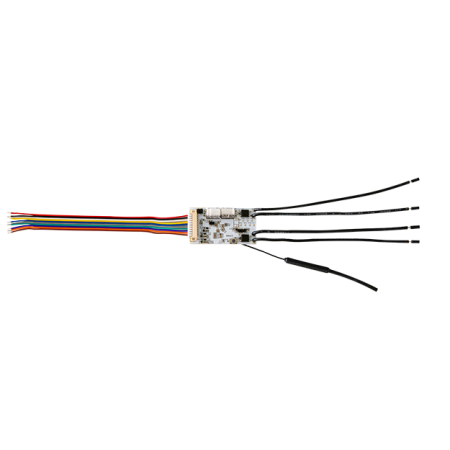

Modulul universal inteligent este proiectat pentru automatizari, telemetrie si modernizarea echipamentelor care functioneaza la joasa tensiune. Poate controla de la distanta circuite compatibile, monitoriza stari si prelua date de la senzori, fiind potrivit pentru interfoane, sisteme de alarma, contoare cu iesire de impuls, instalatii de irigatii, porti, usi de garaj si alte aplicatii rezidentiale sau comerciale usoare. Functioneaza independent intr-o retea WiFi locala si include interfata web pentru monitorizare, control si configurare.

Echipamentul are doua iesiri cu relee solid state si contacte fara potential, fiecare cu limita de comutare de pana la 24 VAC sau 30 VDC si 0,3 A. Alimentarea se realizeaza la 8-24 VAC, 9-28 VDC sau 5 VDC stabilizat, iar consumul propriu este sub 1 W. Sunt disponibile o intrare analogica cu domenii de masurare 0-15 VDC si 0-30 VDC, doua intrari digitale, o intrare pentru contor de impulsuri cu frecventa maxima de 1 kHz si interfata 1 Wire. Se poate conecta un senzor DHT22 sau pana la cinci senzori DS18B20. Comunicatia se face prin WiFi 802.11 b/g/n, iar Bluetooth 4.2 este utilizat pentru includerea rapida in retea si pentru functia de gateway BLE.

Montajul se realizeaza in echipamente sau doze adecvate aplicatiei, cu respectarea schemei de cablare. Firele dedicate VAC1 si VAC2 se folosesc pentru alimentarea AC sau DC din domeniul admis, iar alimentarea de 5 VDC se realizeaza prin firele +5 VDC si GND. Intrarea ANALOG IN permite conectarea unui semnal analogic raportat la GND, DATA si SENSOR VCC sunt destinate senzorilor 1 Wire, iar COUNT IN, IN1 si IN2 permit preluarea impulsurilor si a starilor digitale. Iesirile OUT1 si OUT2 se conecteaza numai la circuite care se incadreaza in limitele electrice declarate.

Pentru exploatare sigura, instalarea trebuie efectuata cu alimentarea oprita si de personal calificat atunci cand aplicatia o impune. Modulul este destinat exclusiv circuitelor de joasa tensiune specificate; nu se conecteaza la tensiuni mai mari decat cele admise si nu se utilizeaza pentru comanda directa a sarcinilor de retea. Placa include pelicula de protectie, iar conditiile de functionare declarate sunt intre -20 si 40 grade C si 30-70 procente umiditate relativa. Protejati montajul impotriva condensului, apei, deteriorarilor mecanice si contactului accidental cu partile conductoare.

Intrebari frecvente

Pentru ce aplicatii se poate utiliza modulul universal?

Poate fi utilizat pentru automatizari la joasa tensiune, monitorizarea starilor, citirea contoarelor cu impulsuri, conectarea senzorilor si controlul echipamentelor compatibile, precum interfoane, sisteme de alarma, porti sau instalatii de irigatii.

Poate functiona fara hub dedicat?

Da. Se conecteaza direct la reteaua WiFi si poate fi configurat din interfata web integrata sau dintr-o platforma de automatizare compatibila.

Ce senzori sunt compatibili cu interfata 1 Wire?

Poate utiliza un senzor DHT22 pentru temperatura si umiditate sau pana la cinci senzori de temperatura DS18B20.

Poate comanda direct consumatori la 230 V?

Nu. Acest modul este destinat circuitelor de joasa tensiune. Iesirile sale pot comuta numai pana la 24 VAC sau 30 VDC, cu maximum 0,3 A pe iesire.

Ce tipuri de alimentare accepta?

Accepta alimentare la 8-24 VAC, 9-28 VDC sau 5 VDC stabilizat, utilizand conexiunile de alimentare corespunzatoare.
