Descriere

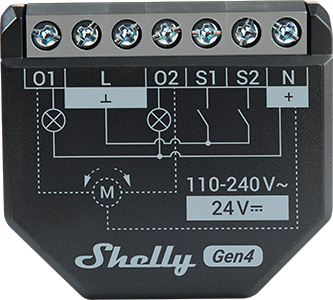

Acest pachet include doua module inteligente compacte, fiecare cu doua canale de comanda si masurare a energiei. Solutia este destinata automatizarii luminilor, prizelor, aparatelor electrice si motoarelor bidirectionale pentru rulouri, jaluzele sau copertine. Fiecare modul poate functiona local in reteaua WiFi, prin interfata web integrata, sau poate fi integrat intr-un sistem de automatizare si controlat de la distanta atunci cand este conectat la internet.

Fiecare modul se alimenteaza la 110-240 V AC sau 24 V DC, cu toleranta de plus minus 10 procente, si are un consum propriu sub 1.4 W. Iesirile permit comutarea la maximum 10 A pe canal, 16 A total si 18 A varf total in AC, respectiv 10 A in DC; tensiunea maxima de comutare este 240 V AC sau 30 V DC. Echipamentul include voltmetru si ampermetru pentru circuite AC, senzor intern de temperatura, protectie la supraincalzire, supratensiune, supracurent si supraputere. Dimensiunile unui modul sunt 37 x 42 x 16 mm, iar conexiunile accepta conductori cu sectiunea intre 0.5 si 4 mm2.

Modulele se monteaza in doze standard, in spatele intrerupatoarelor, prizelor sau in alte spatii limitate. Dispun de intrari S1 si S2 pentru comenzi locale si de iesiri O1 si O2 pentru cele doua circuite comandate. In modul pentru rulouri, iesirile controleaza cele doua sensuri ale motorului, iar configurarea poate fi realizata cu intrare simpla, dubla sau detached. Pentru integrare, fiecare modul ofera WiFi 802.11 b g n ax, Zigbee 802.15.4, Bluetooth 5.0, MQTT, scripturi, webhook-uri si pana la 20 programe orare. Profilul implicit este compatibil Matter.

Instalarea trebuie efectuata exclusiv de un electrician calificat, cu alimentarea intrerupta si verificarea absentei tensiunii inainte de conectare. Producatorul indica protectie externa cu intreruptor automat caracteristica B sau C, curent nominal de maximum 16 A, putere de rupere de minimum 6 kA si clasa de limitare a energiei 3. Produsul este destinat utilizarii numai la interior, la temperaturi ambientale intre -20 si 40 grade C, umiditate intre 30 si 70 procente RH si altitudine de maximum 2000 m. Pentru sarcini inductive si motoare se recomanda folosirea unui RC snubber conform schemei si instructiunilor de instalare.

Intrebari frecvente

Ce contine pachetul?

Pachetul contine doua module inteligente cu doua canale pentru comanda circuitelor electrice si monitorizarea consumului.

Poate controla rulouri sau jaluzele electrice?

Da. Fiecare modul poate fi configurat pentru controlul motoarelor bidirectionale de rulouri, jaluzele, copertine sau alte acoperiri motorizate compatibile.

Ce protocoale de conectivitate sunt disponibile?

Modulele ofera conectivitate WiFi, Zigbee si Bluetooth si sunt compatibile Matter. De asemenea, suporta integrare prin MQTT, scripturi si webhook-uri.

Este necesara instalarea de catre un electrician?

Da. Produsul lucreaza cu tensiuni electrice periculoase si trebuie instalat numai de un electrician calificat, cu respectarea schemei de conectare si a protectiilor externe recomandate.

Care este curentul maxim admis?

Fiecare canal poate comuta pana la 10 A in AC, iar limita combinata este de 16 A, cu 18 A varf total. Dimensionarea circuitului si a protectiei trebuie realizata de electrician conform aplicatiei.
