Descriere

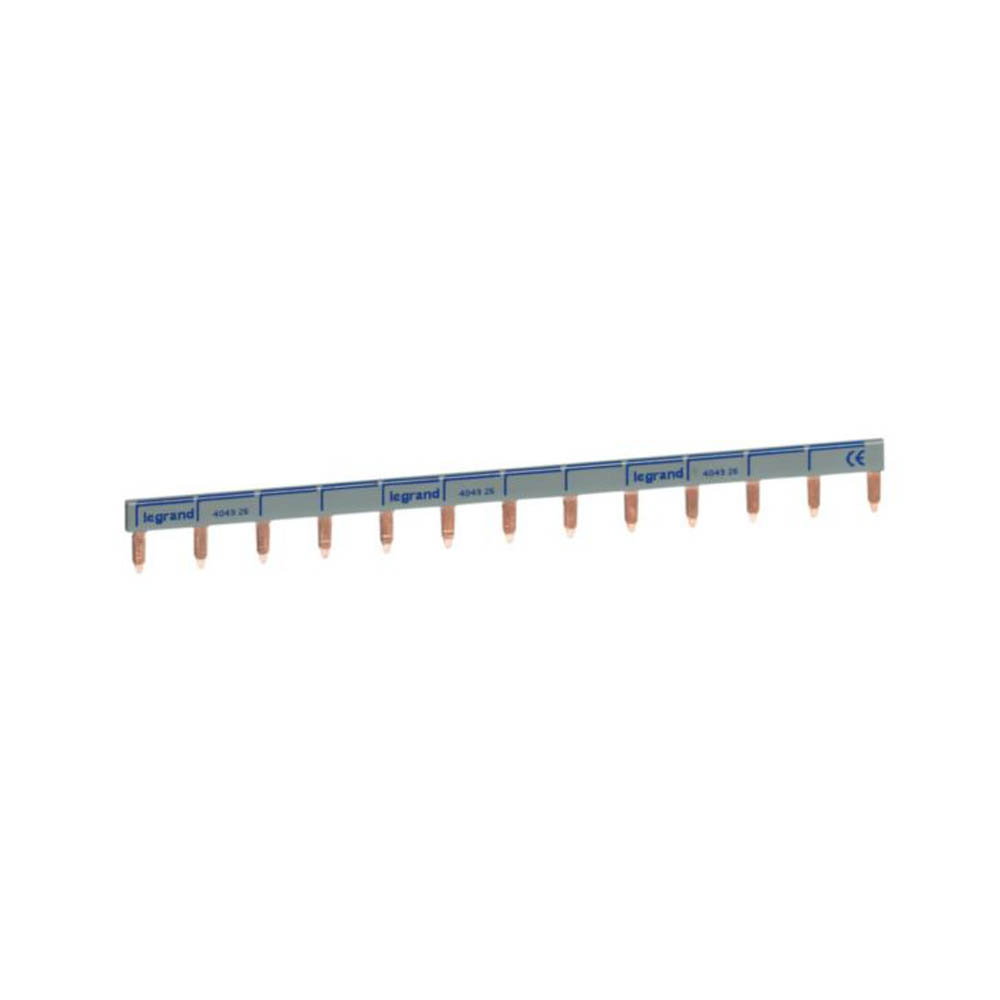

Bara de alimentare tip pieptene este destinata distributiei monofazate in tablouri electrice modulare. Permite alimentarea unei serii de pana la 13 aparate compatibile pe un singur rand, oferind o conexiune ordonata fata de realizarea puntilor individuale cu conductori. Constructia universala 1P N permite utilizarea pentru faza sau pentru nul, iar piesa este reversibila, cu marcaj albastru pentru nul si negru pentru faza.

Produsul are 1 faza si 1 pol, pas de 17,7 mm si capacitate pentru 13 aparate modulare. Bara are lungimea de 220 mm, sectiunea transversala de 16 mm2, curent permanent nominal Iu de 63 A si tensiune de utilizare maxima Ue de 400 V. Rezistenta nominala la soc este de 2 kV, iar curentul nominal admisibil de scurta durata Icw este de 1,92 kA. Este izolata, poate fi debitata la dimensiunea necesara si este prevazuta pentru montaj orizontal pe un rand.

Se utilizeaza impreuna cu aparate modulare compatibile cu conductor de nul, inclusiv gamele DNX3 si DX3 Uni plus Neutru. Alimentarea barei se poate realiza printr-un aparat monofazat de cap de grup cu iesiri superioare sau cu accesorii de conectare dedicate. Dintii se introduc in bornele aparatelor, iar bara poate fi scurtata cu atentie pentru adaptarea la configuratia tabloului, fara a depasi numarul de module si parametrii electrici admisi.

Montajul trebuie realizat numai cu alimentarea tabloului intrerupta, de personal calificat, cu respectarea schemei electrice, a cuplului de strangere indicat pentru aparatele conectate si a regulilor aplicabile instalatiei. Nu se foloseste la curenti mai mari de 63 A sau la tensiuni peste 400 V. Temperatura de utilizare si instalare este intre -20 si 50 grade C, iar temperatura de depozitare este intre -20 si 70 grade C. Bara nu este fara halogeni.

Intrebari frecvente

Pentru cate module este potrivita bara de alimentare?

Este proiectata pentru alimentarea a pana la 13 aparate modulare pe un singur rand, cu pas de 17,7 mm.

Care sunt valorile electrice nominale?

Bara are curent permanent nominal de 63 A, tensiune maxima de utilizare de 400 V, sectiune de 16 mm2 si tensiune nominala de tinere la soc de 2 kV.

Se poate taia bara la dimensiunea dorita?

Da, bara poate fi debitata pentru adaptarea la configuratia tabloului. Operatia trebuie efectuata cu atentie, iar capatul rezultat trebuie sa ramana sigur si izolat corespunzator.

Este potrivita pentru circuite fotovoltaice?

Poate fi utilizata si pentru gruparea sirurilor fotovoltaice dupa sigurante fuzibile unipolare, atunci cand configuratia, aparatele compatibile si parametrii instalatiei respecta cerintele proiectului.

Cine trebuie sa monteze bara pieptene?

Montajul trebuie realizat de un electrician calificat, cu tabloul scos de sub tensiune si cu respectarea instructiunilor aparatelor modulare conectate.
