Descriere

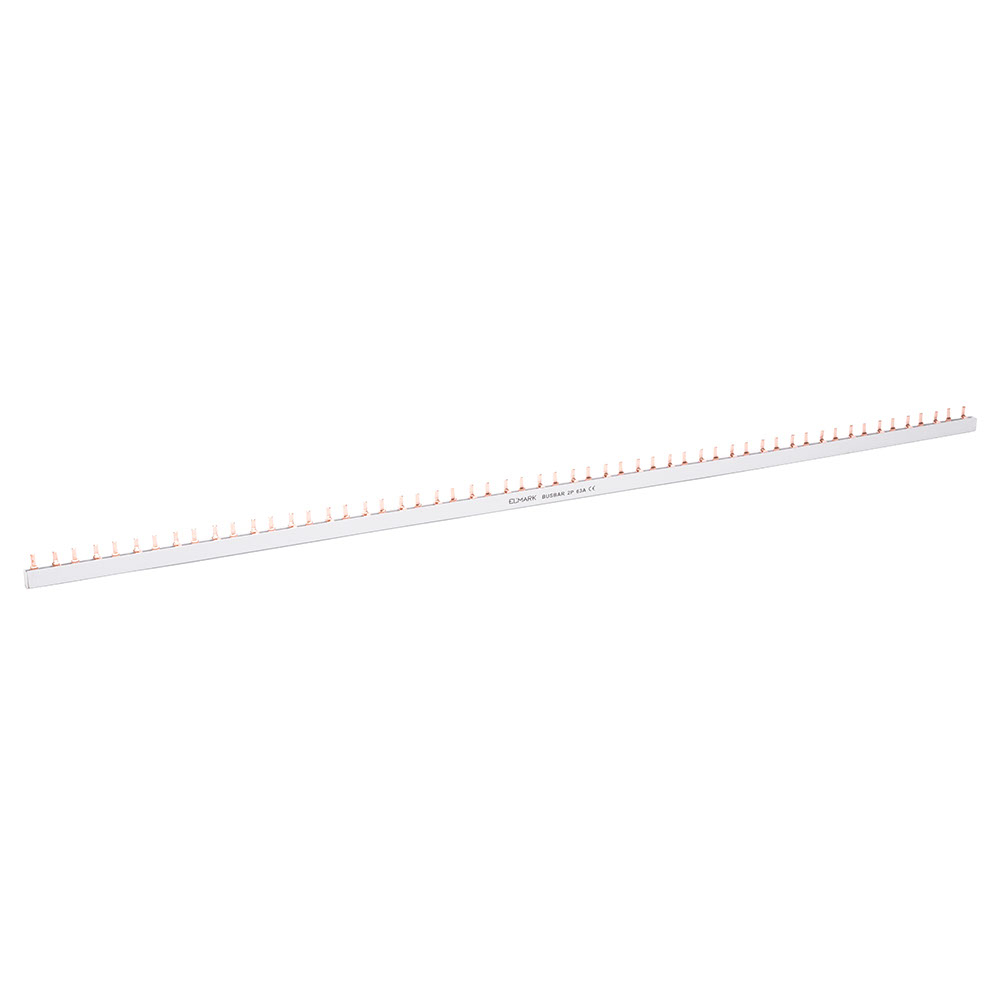

Bara bipolara tip pin este destinata realizarii unei alimentari ordonate si simultane pentru o grupa de intreruptoare automate din tablourile de distributie. Configuratia 1P+N permite distribuirea fazei si a nulului printr-o singura bara, fiind potrivita pentru circuite monofazate din aplicatii rezidentiale, comerciale sau tehnice de joasa tensiune.

Elementul conductor este realizat din cupru electrotehnic si este izolat pe zona conductoare. Bara are lungimea de 1000 mm, configuratie DP1N sau 1P+N si 56 pozitii de contact. Tensiunea nominala de functionare este 230/400 V, tensiunea de izolare este 500 V, iar curentul admis este de 63 A la alimentarea dintr-un singur punct. In cazul alimentarii din doua puncte, valoarea indicata este de pana la 90 A.

Conectarea se face direct in bornele de racord ale intreruptoarelor automate compatibile cu sistemul de contact tip pin. Inainte de instalare se verifica pasul, geometria bornelor si numarul necesar de pozitii pentru aparatele modulare din tablou. Montajul trebuie realizat astfel incat fiecare pin sa fie introdus complet in borna corespunzatoare, iar suruburile bornelor sa fie stranse conform instructiunilor producatorului aparatului de protectie.

Bara respecta standardul EN 61210 si are rezistenta a partilor exterioare la incalzire excesiva si foc de 960 grade C. Instalarea, scurtarea la dimensiunea necesara si conectarea trebuie efectuate numai cu alimentarea intrerupta, de personal calificat. Nu se depaseste curentul admis si se utilizeaza exclusiv in tablouri si cu aparate compatibile, protejate corespunzator impotriva atingerii accidentale.

Intrebari frecvente

Pentru ce se utilizeaza o bara bipolara tip pin 1P+N?

Se utilizeaza pentru alimentarea simultana a unei grupe de intreruptoare automate compatibile, distribuind faza si nulul in tablourile electrice monofazate.

Care este curentul nominal al barei?

Curentul admis este de 63 A la alimentarea dintr-un singur punct. Pentru alimentare din doua puncte, valoarea indicata este de pana la 90 A.

Ce lungime si cate pozitii de contact are?

Bara are lungimea de 1000 mm si 56 pozitii de contact in configuratie 1P+N.

La ce tensiune poate fi utilizata?

Este prevazuta pentru tensiune nominala de functionare 230/400 V si are tensiune de izolare de 500 V.

Cum se conecteaza bara in tablou?

Pinii se introduc in bornele de racord ale intreruptoarelor automate compatibile. Conectarea se efectueaza numai fara tensiune, dupa verificarea compatibilitatii bornelor si strangerea corecta a conexiunilor.
