Descriere

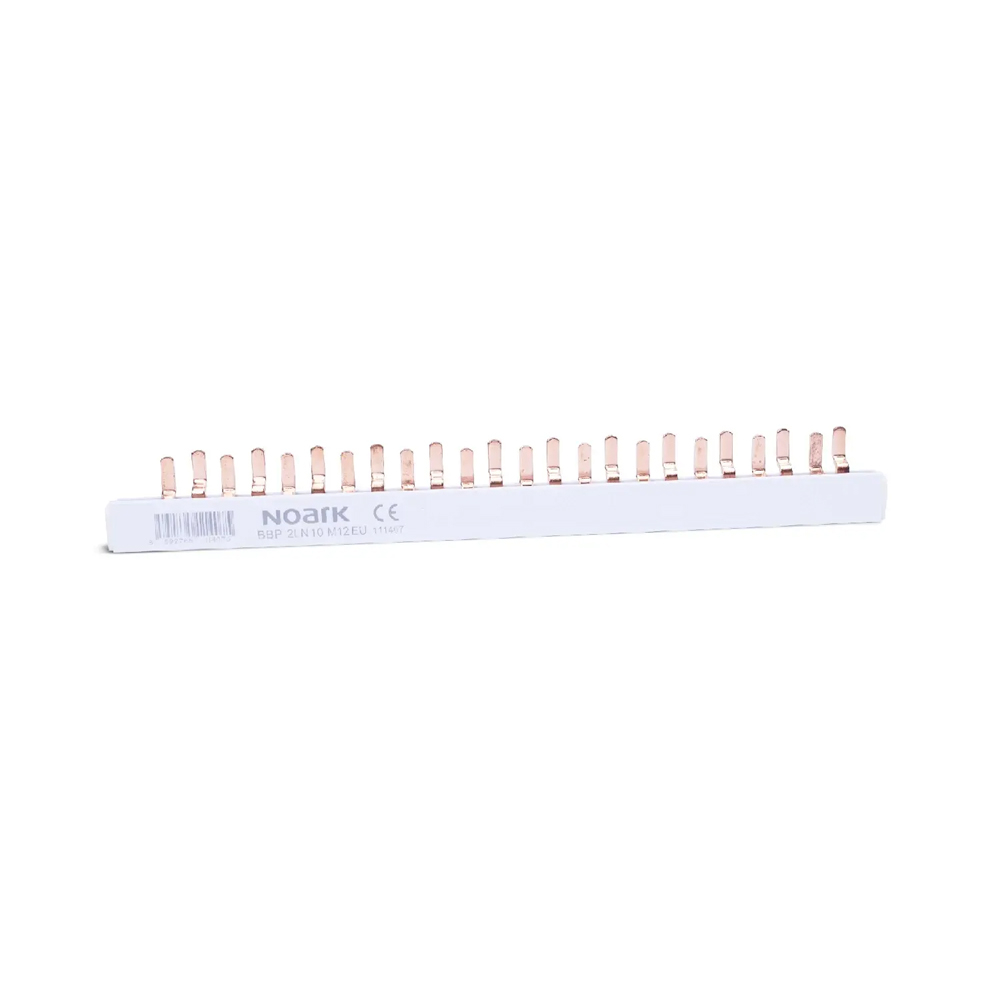

Bara pieptene tip pin este destinata interconectarii simple, rapide si fiabile a aparatajului modular din tablouri electrice. Configuratia 1P+N, cu 2 poli, permite realizarea unei distributii ordonate a alimentarii intre aparatele compatibile, reducand numarul conexiunilor realizate cu conductori individuali. Este o solutie potrivita pentru tablouri rezidentiale, comerciale sau pentru aplicatii de mica distributie cu aparataj modular compatibil.

Produsul are un curent nominal permanent Iu de 63 A si o sectiune de 10 mm2. Lungimea barei este de 1000 mm, iar constructia asigura 54 distante modulare, cu pas de 18 mm. Conexiunea electrica este de tip pin, iar bara este izolata. Tensiunea maxima nominala de utilizare Ue este de 400 V. Este proiectata pentru conectarea a pana la 54 de aparate compatibile.

Montajul se realizeaza in tabloul electric prin introducerea pinilor in bornele aparatelor modulare compatibile, respectand pasul de 18 mm si configuratia polilor. Bara poate fi adaptata la lungimea necesara numai cu unelte adecvate, cu respectarea distantei dintre punctele de conectare si fara deteriorarea izolatiei. Inainte de instalare, se recomanda verificarea compatibilitatii geometrice si electrice cu aparatajul utilizat, inclusiv cu gama Ex9NLE EL.

Instalarea si orice interventie asupra tabloului trebuie efectuate numai de personal calificat, cu alimentarea intrerupta si verificarea absentei tensiunii. Nu se va depasi curentul nominal de 63 A, tensiunea de utilizare de 400 V sau numarul maxim de 54 pozitii modulare. Bara nu este destinata aparatelor prevazute cu bara N si nici aparatelor cu contacte auxiliare, conform parametrilor declarati pentru acest model. Dupa conectare, bornele trebuie stranse conform instructiunilor producatorului aparatajului, iar capetele neutilizate trebuie protejate corespunzator.

Intrebari frecvente

Pentru ce se foloseste bara pieptene tip pin 1P+N?

Se foloseste pentru alimentarea si interconectarea ordonata a aparatajului modular compatibil din tablouri electrice, prin contacte de tip pin.

Care sunt dimensiunile si capacitatea barei?

Bara are lungimea de 1000 mm, sectiunea de 10 mm2, pasul de 18 mm si este prevazuta pentru 54 distante modulare.

Ce curent si tensiune nominala suporta?

Curentul nominal permanent este de 63 A, iar tensiunea maxima nominala de utilizare este de 400 V.

Este necesara verificarea compatibilitatii cu aparatajul modular?

Da. Inainte de montaj trebuie verificata potrivirea dintre conexiunea tip pin, pasul de 18 mm, configuratia 1P+N si bornele aparatelor modulare utilizate.

Cine trebuie sa realizeze montajul?

Montajul trebuie realizat de personal calificat, cu instalatia scoasa de sub tensiune si cu respectarea instructiunilor pentru aparatajul din tablou.
