Descriere

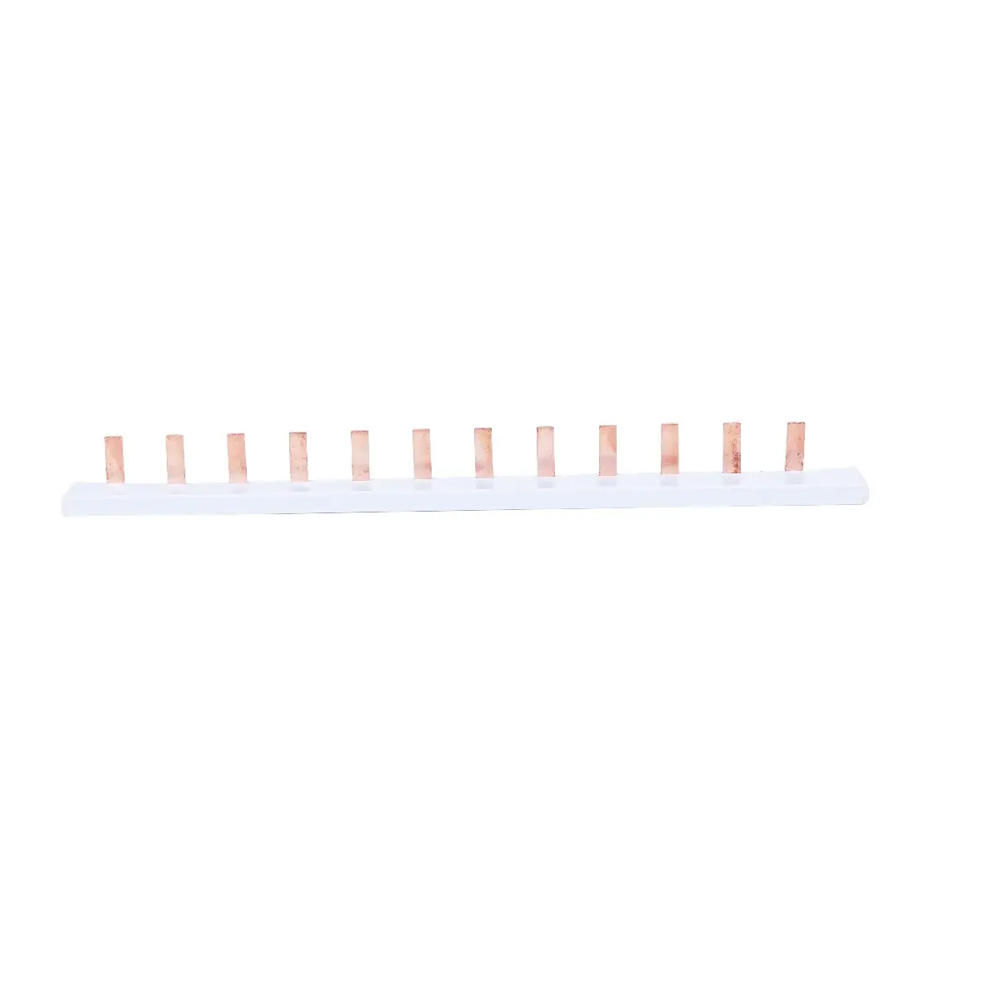

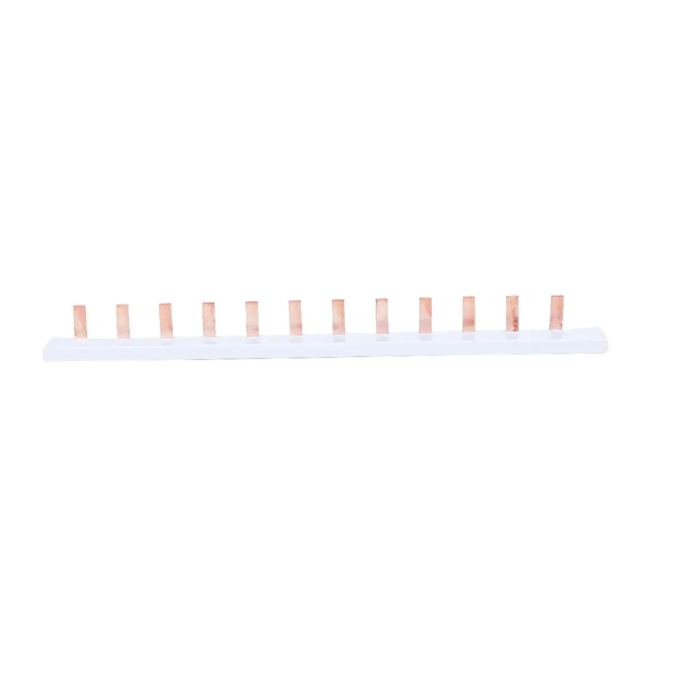

Bara tip furca 1P este destinata realizarii conexiunilor comune intre aparate modulare montate in tablouri electrice. Solutia permite distribuirea alimentarii pe un sir de echipamente, contribuind la obtinerea unei cablari mai ordonate si la reducerea numarului de conductoare necesare pentru legaturile dintre aparate. Este adecvata pentru tablouri de distributie rezidentiale, comerciale sau pentru aplicatii tehnice compatibile cu parametrii sai electrici.

Produsul are o configuratie monofazata, cu 1 pol, si este dimensionat pentru pana la 54 aparate modulare. Pasul modular este de 18 mm, sectiunea conductorului este de 10 mm2, iar lungimea totala este de 1012 mm. Curentul nominal permanent Iu este de 63 A, iar tensiunea nominala maxima de utilizare Ue este de 230 V. Bara este izolata si foloseste conexiune electrica de tip furca.

Montajul se realizeaza in interiorul tabloului, prin introducerea dintilor de tip furca in bornele aparatelor modulare compatibile, asezate la pasul corespunzator. Lungimea permite alimentarea unui sir de pana la 54 module, iar bara poate fi adaptata la configuratia tabloului numai cu respectarea instructiunilor de montaj si a distantelor necesare. Verificati inainte de instalare compatibilitatea geometrica si tipul bornelor aparatelor care urmeaza sa fie interconectate.

Instalarea trebuie efectuata exclusiv cu alimentarea deconectata, de personal calificat pentru lucrari electrice. Nu depasiti curentul nominal de 63 A, tensiunea de utilizare de 230 V sau numarul de module prevazut. Bara nu este destinata aparatelor cu bara de nul integrata si nici echipamentelor prevazute cu contact auxiliar, conform datelor tehnice ale produsului. Dupa montaj, verificati strangerea bornelor, pozitionarea corecta a izolatiei si protectia impotriva atingerii accidentale.

Intrebari frecvente

Pentru cate module este potrivita bara tip furca?

Bara este proiectata pentru interconectarea unui sir de pana la 54 module, la un pas modular de 18 mm.

Care este curentul nominal al barei?

Curentul nominal permanent Iu este de 63 A.

Ce sectiune are bara de conexiune?

Sectiunea conductorului este de 10 mm2.

Poate fi folosita pentru aparate cu bara de nul sau contact auxiliar?

Nu. Conform datelor tehnice, nu este potrivita pentru aparate cu bara de nul integrata sau pentru aparate cu contact auxiliar.

Care este lungimea barei?

Lungimea totala este de 1012 mm.
