Descriere

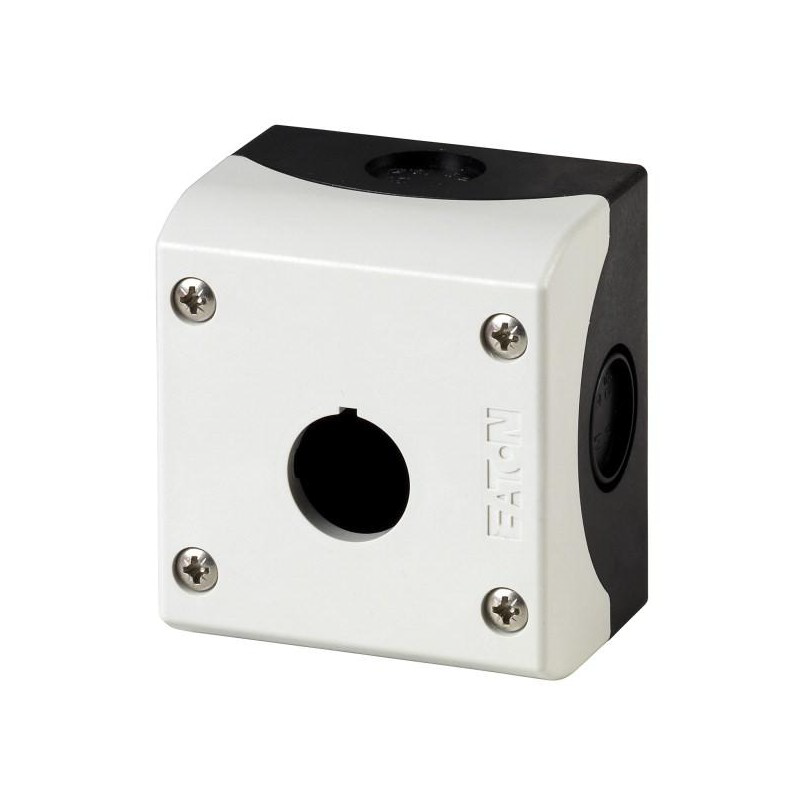

Aceasta carcasa aplicata este destinata realizarii unui punct local de comanda sau semnalizare in instalatii electrice si automatizari. Dispune de un singur post de montaj, fiind adecvata pentru integrarea unui buton, selector, lampa de semnalizare sau buton de oprire de urgenta compatibil cu decupajul standardizat. Constructia permite instalarea aparenta pe utilaje, panouri, pereti sau alte suprafete de montaj potrivite.

Carcasa este fabricata din plastic, are capac gri RAL 7035 si un orificiu de montaj cu diametrul de 22,5 mm. Dimensiunile exterioare sunt de 82 mm latime, 72 mm inaltime si 74 mm adancime, iar greutatea este de aproximativ 0,134 kg. Protectia la patrunderea corpurilor solide si a apei este IP67/IP69K, iar incadrarea NEMA este 12. Produsul este certificat CE, UL si CSA si este conform cu IEC/EN 60947-5.

Pentru introducerea cablurilor sunt prevazute zone predecupate: doua pentru M20/25 pe laterale, cate una pe fiecare parte, una pentru M20 in partea superioara si doua pentru M16 in partea din spate. Carcasa este livrata cu suruburi din otel de calitate si se monteaza aplicat, dupa alegerea traseului de cablu si pregatirea intrarii necesare. Aparatajul se fixeaza in decupajul de 22,5 mm, iar conexiunile se realizeaza conform instructiunilor specifice elementului de comanda sau semnalizare utilizat.

Temperatura ambientala de utilizare este cuprinsa intre -25 grade C si 70 grade C. Pentru mentinerea gradului de protectie, intrarile de cablu neutilizate trebuie pastrate inchise, iar cele utilizate trebuie echipate cu elemente de etansare compatibile. Montajul, cablarea si verificarea instalatiei se realizeaza numai cu alimentarea intrerupta si de personal calificat, cu respectarea normelor aplicabile instalatiilor electrice.

Intrebari frecvente

Pentru ce tip de aparataj este potrivita carcasa?

Carcasa este potrivita pentru un singur element de comanda sau semnalizare compatibil cu orificiul de montaj de 22,5 mm, cum ar fi un buton, selector, lampa de semnalizare sau buton de oprire de urgenta.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP67/IP69K si incadrare NEMA 12, pentru protectie ridicata la praf, apa si spalare intensa.

Care sunt dimensiunile exterioare?

Dimensiunile sunt 82 mm latime, 72 mm inaltime si 74 mm adancime.

Cum se pot introduce cablurile in carcasa?

Sunt disponibile zone predecupate pentru doua intrari M20/25 pe laterale, o intrare M20 sus si doua intrari M16 in partea din spate. Se utilizeaza numai intrarile necesare, etansate corespunzator pentru pastrarea protectiei.

In ce interval de temperatura poate fi utilizata?

Temperatura ambientala de utilizare este intre -25 grade C si 70 grade C.
