AC2XABY-F 3x150+70 Al - Cablu Aluminiu 0.6/1 kV XLPE PE Armat

AC2XABY-F 3x150+70 este un cablu de aluminiu, multifilar, utilizat in retele electrice de joasa tensiune 0.6/1 kV. Este proiectat pentru pozare subterana, acolo unde se cere protectie mecanica ridicata.

Tipul acesta de cablu respecta standardele HD 603 S1 / SR EN 60228 / IEC 60502-1.

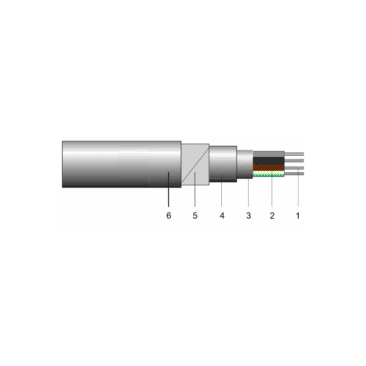

Structura reala a cablului

• Conductor: Aluminiu, multifilar (RM/SM)

  • 3 faze x 150 mm² Al

  • 1 conductor PEN/N x 70 mm² Al

• Izolatie: XLPE (polietilena reticulata)

• Umplutura: material poliolefinic

• Ecran / bariera: banda de aluminiu

• Armatura: BY = banda de otel aplicata helicoidal

• Manta exterioara: PE (polietilena), rezistenta la umezeala si sol

Caracteristici electrice reale

• Tensiune nominala: 0.6/1 kV

• Temperatura max. in functionare: +90°C

• Temperatura max. scurtcircuit 1 s: +250°C

• Raza minima de curbura: 12 x diametrul cablului

Curent admisibil pentru aluminiu (valori reale tipice IEC, pozat in sol 20°C)

(Valorile difera in functie de producator, dar se incadreaza in intervalele de mai jos)

Aceste valori sunt mai mici decat la cupru, dar complet reale pentru aluminiu.

Dimensiuni si greutate

(evaluari reale pentru aceasta configuratie)

• Diametru exterior: 55-65 mm (in functie de fabricant)

• Greutate: aproximativ 2.8-3.4 kg/m
  (mai usor decat variantele pe cupru)

Utilizari

• Distributie electrica 0.6/1 kV

• Retele electrice subterane industriale

• Bransamente si alimentari principale din aluminiu

• Centrale fotovoltaice - linii AC intre tablouri si transformator

• Alimentari pentru cladiri industriale, ferme, hale

Avantaje

• Cost semnificativ mai redus fata de cupru

• Greutate redusa

• Bun pentru lungimi mari

• Ideal in instalatii subterane datorita mantalei PE si armaturii BY

  #energodepot.ro #energodepot.ro


Intrebari frecvente

Ce tip de cablu este?

Este un cablu de tip AC2XABY.

Care este denumirea armonizata a acestui cablu?

Denumirea armonizata este NA2XBY.

Ce sectiune are conductorul?

Sectiunea conductorului este de 150 mm2.

Din ce material este conductorul?

Conductorul este din Aluminiu.

Ce tip de izolatie are?

XLPE, manta PVC.
