AC2XABY-F 3×50+25 mm² este un cablu de energie JT (0,6/1 kV) cu conductor din aluminiu, utilizat în rețele electrice de distribuție, alimentări industriale, branșamente și aplicații fotovoltaice pe partea AC.

Construcția unifilară RU/RE/SE îl face potrivit pentru montaj fix, subteran sau exterior. Izolația XLPE și manta PE oferă protecție excelentă împotriva umezelii, temperaturii, coroziunii și solicitărilor mecanice.

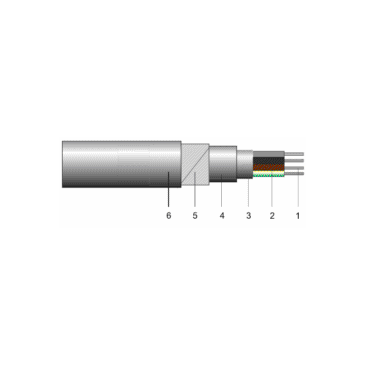

Structură cablu

Conductor

• Material: Aluminiu

• Tip: Unifilar

  • RU – rotund unifilar

  • RE – rotund compact

  • SE – sectorizat compact (uzual pentru secțiuni mari)

• Secțiune conductori:

  • 3 × 50 mm² (faze)

  • 1 × 25 mm² (PE/PEN)

Izolație

• Material: XLPE (polietilenă reticulată)

• Temperatură maximă conductor: 90°C

• Temperatură în scurtcircuit: 250°C / max. 5 secunde

Manta exterioară

• Material: Polietilenă (PE)

• Culoare: negru

• Rezistență UV: bună

• Rezistență la umiditate & coroziune: excelentă

Caracteristici electrice

• Tensiune nominală: 0,6/1 kV

• Tensiune test: 4 kV / 5 min

Rezistența conductorului la 20°C (aprox.)

• 50 mm² Al: 0,641 Ω/km

• 25 mm² Al: 1,200 Ω/km

Curent admisibil (în funcție de montaj)

• Subteran: 160–190 A

• Aerian: 180–210 A

(valorile pot varia în funcție de temperatura mediului și modul de instalare)

Caracteristici mecanice & instalare

• Temperatură instalare: minim –10°C

• Temperatură funcționare: –25°C … +90°C

• Rază minimă de curbură: 12 × diametrul cablului

• Montaj recomandat:

  • îngropat direct în sol

  • în tuburi

  • pe tăvi, console sau pereți

  • exterior industrial

Aplicații recomandate

• Branșamente electrice trifazate

• Alimentări hale, CLP, tablouri generale

• Pompare industrială

• Sisteme fotovoltaice AC de 10–20 kW (în funcție de distanță)

• Rețele de distribuție JT
