Descriere

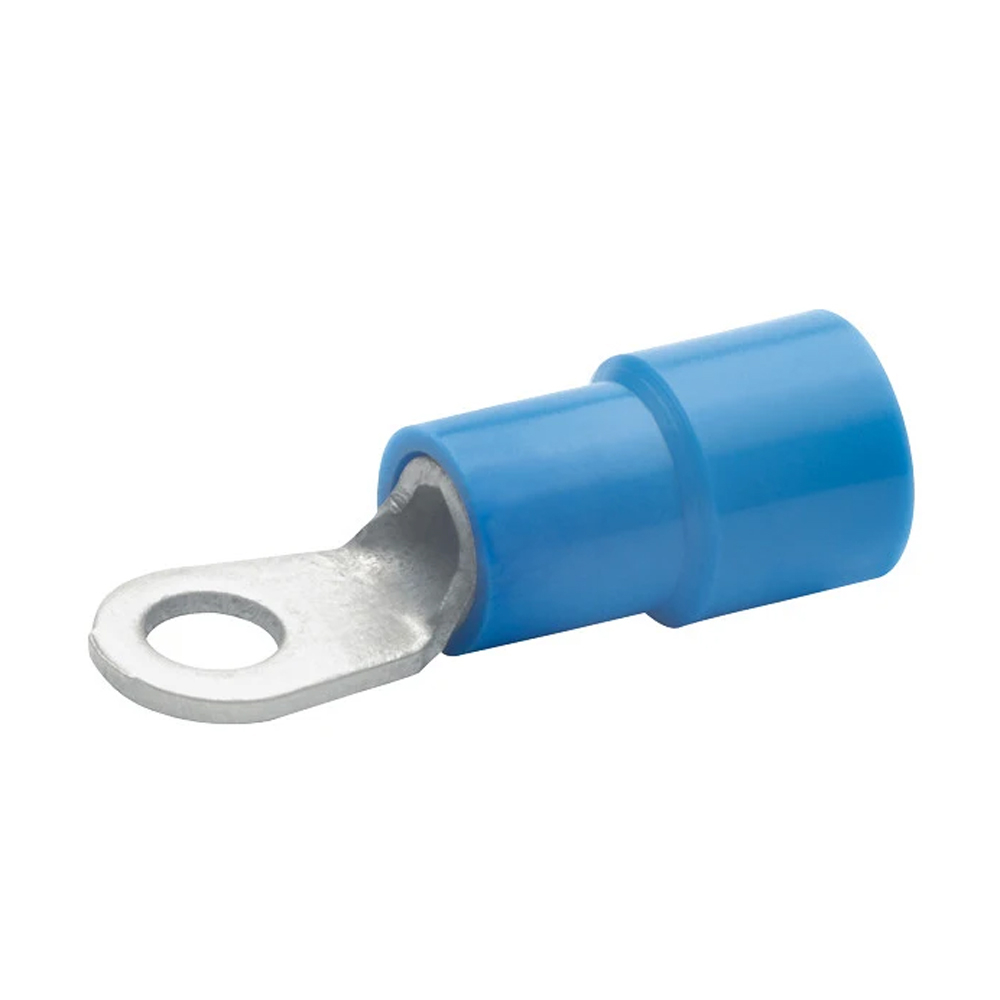

Papucul izolat tip inel este destinat terminarii conductoarelor electrice cu sectiunea de 1.5-2.5 mm2 si realizarii unei conexiuni demontabile pe borne sau suruburi. Forma cu ochi permite fixarea stabila pe puncte de conexiune M6, fiind potrivita pentru tablouri electrice, automatizari, echipamente, utilaje si cablaje de instalatii.

Terminalul este prevazut cu corp din cupru electrolitic cositorit si cu manson izolator din poliamida. Este destinat conductoarelor cu sectiunea nominala de 1.5-2.5 mm2, echivalenta intervalului AWG 16-14. Ochiul de conectare este pentru surub M6, cu diametrul orificiului de aproximativ 6.5 mm, iar izolatia albastra ajuta la identificarea rapida a domeniului de sectiune. Produsul este realizat conform DIN 46237, iar temperatura de utilizare declarata este de pana la 105 grade C.

Pentru montaj, conductorul se dezizoleaza la lungimea necesara, se introduce complet in mansonul terminalului, apoi se sertizeaza cu un cleste compatibil pentru papuci preizolati si sectiunea conductorului utilizat. Dupa sertizare, inelul se fixeaza pe borna cu surub M6 si se strange conform cerintelor echipamentului sau tabloului in care se realizeaza conexiunea.

Conexiunea trebuie executata numai cu circuitul scos de sub tensiune si cu unelte de sertizare adecvate. Verificati compatibilitatea dintre sectiunea reala a conductorului, dimensiunea surubului, spatiul disponibil si conditiile de temperatura din aplicatie. Nu utilizati terminalul daca izolatia este deteriorata, daca sertizarea este incompleta sau daca apar semne de oxidare ori incalzire la punctul de contact.

Intrebari frecvente

Pentru ce sectiune de cablu este potrivit acest papuc izolat?

Este destinat conductoarelor cu sectiunea cuprinsa intre 1.5 si 2.5 mm2, corespunzatoare aproximativ intervalului AWG 16-14.

Ce surub este compatibil cu terminalul tip inel?

Inelul este destinat prinderii pe surub sau borna M6. Diametrul orificiului este de aproximativ 6.5 mm.

Cum se monteaza corect un papuc preizolat?

Conductorul se dezizoleaza, se introduce complet in manson si se sertizeaza cu un cleste compatibil pentru terminale preizolate. Apoi inelul se fixeaza pe borna M6, cu alimentarea oprita.

Din ce este realizat terminalul?

Corpul terminalului este din cupru electrolitic cositorit, iar mansonul izolator este din poliamida.

Care este temperatura maxima de utilizare declarata?

Temperatura de utilizare declarata pentru acest terminal este de pana la 105 grade C.
