Descriere

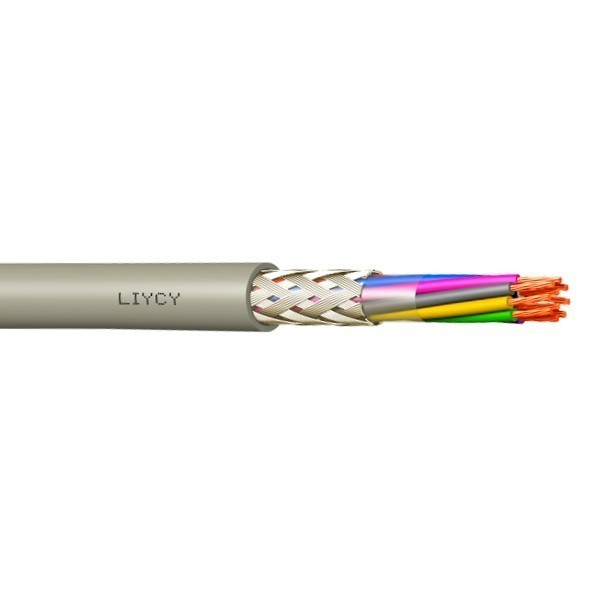

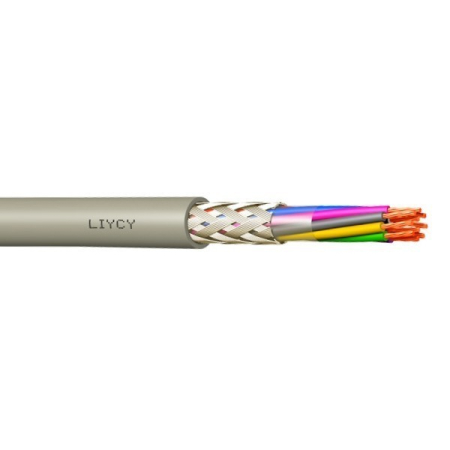

Cablul ecranat LIYCY 16x0.75 mm2 este destinat transmiterii semnalelor in instalatii interioare unde este necesara limitarea influentei perturbatiilor electromagnetice. Constructia flexibila si diametrul redus il recomanda pentru tablouri de automatizare, echipamente industriale, sisteme de masura si control, instalatii de comunicatie interioara, aplicatii audio sau sisteme de securitate.

Cablul are 16 conductoare din cupru multifilar, clasa 5 conform IEC 60228, fiecare cu sectiunea nominala de 0.75 mm2. Izolatia conductoarelor este din PVC cu identificare color conform DIN 47100, iar mantaua exterioara este din PVC gri RAL 7001. Ecranul general este realizat din tresa de cupru cositorit, sub un strat separator din banda PET cu acoperire minima de 100%. Diametrul exterior aproximativ este de 11.6 mm, greutatea aproximativa a cuprului este de 116 kg/km, iar greutatea aproximativa a cablului este de 217 kg/km.

Tensiunea maxima de lucru este de 300 V, iar tensiunea de incercare pentru aceasta sectiune este de 1200 V. Rezistenta maxima a conductorului este de 26 ohm/km, iar rezistenta minima de izolatie este de 200 Mohm x km. Pentru montaj fix se respecta o raza minima de curbura de 7.5 x diametrul exterior, iar pentru utilizare flexibila raza minima este de 15 x diametrul exterior. Ecranul trebuie conectat la impamantare pentru obtinerea protectiei EMC.

Temperatura de utilizare este intre minus 30 grade C si plus 70 grade C in pozare fixa, respectiv intre 0 grade C si plus 50 grade C in regim flexibil. Cablul este conform cu standardele TSE K 353 si DIN VDE 0812, are comportament la propagarea verticala a flacarii conform EN 60332-1-2 si respecta cerintele directivelor LVD 2014/35/EU si RoHS 2011/65/EU. Instalarea, conectarea ecranului si alegerea traseului trebuie realizate de personal calificat, cu separarea corespunzatoare fata de cablurile de putere.

Intrebari frecvente

Pentru ce aplicatii este recomandat cablul LIYCY 16x0.75 mm2?

Este recomandat pentru transmisia de semnale in instalatii interioare de automatizare, tablouri de comanda, echipamente industriale, sisteme de masura si control, comunicatie, audio si securitate.

Ce rol are ecranul din tresa de cupru cositorit?

Ecranul general contribuie la protectia impotriva interferentelor electromagnetice. Pentru eficienta EMC, acesta trebuie conectat la impamantare conform proiectului instalatiei.

Care este tensiunea maxima de lucru?

Tensiunea maxima de lucru este de 300 V.

Care este raza minima de curbura la instalare?

Pentru montaj fix, raza minima de curbura este de 7.5 x diametrul exterior. Pentru utilizare flexibila, raza minima este de 15 x diametrul exterior.

Poate fi utilizat la exterior?

Este conceput pentru transmisia de semnale in instalatii interioare. Pentru montaj la exterior sau in medii cu solicitari speciale, verificati cerintele aplicatiei si ale proiectului electric.
