Descriere

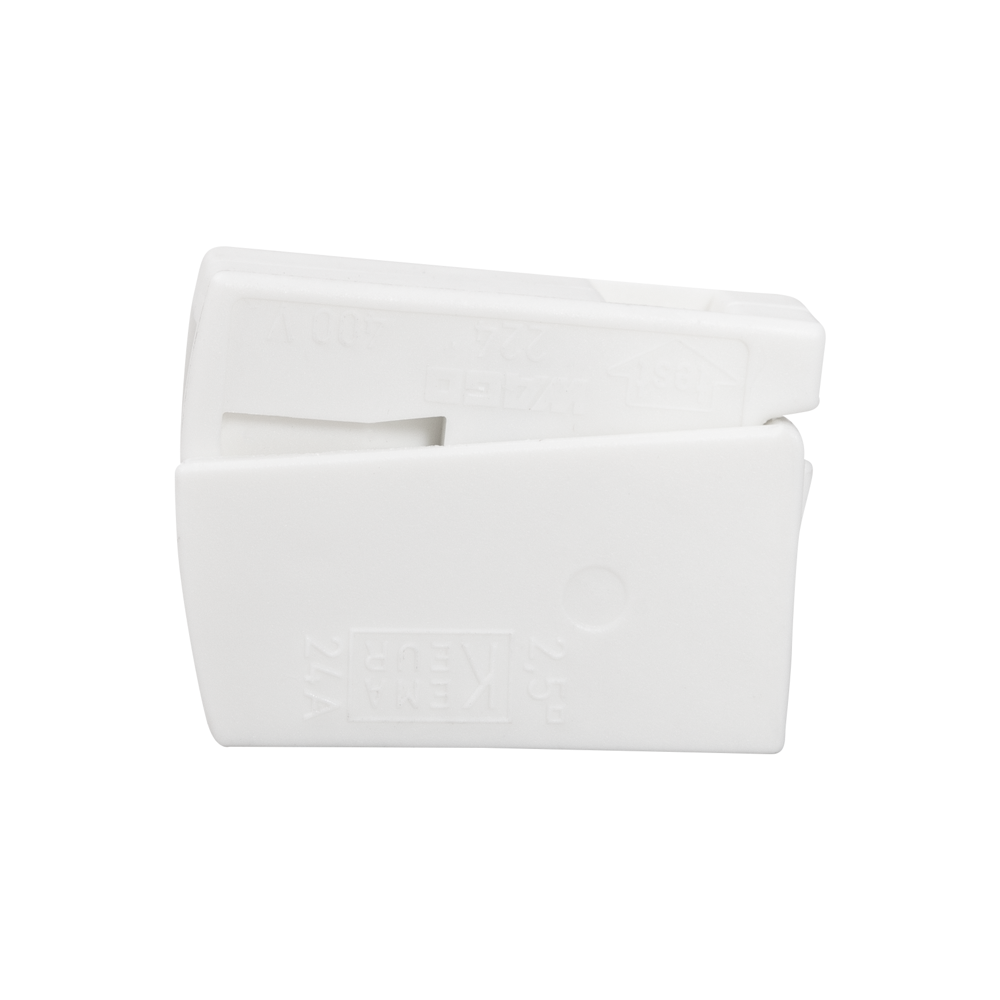

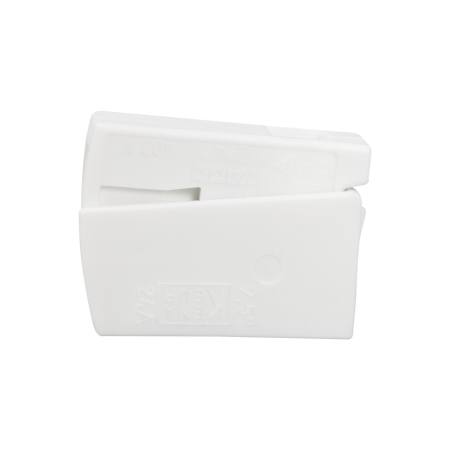

Clema pentru iluminat este destinata realizarii conexiunilor electrice intre instalatia fixa si corpuri de iluminat de perete sau tavan. Constructia cu 2 puncte de conectare pe partea instalatiei si 1 punct pe partea corpului de iluminat permite legarea ordonata a conductoarelor in doze, rozete sau spatii de conexiune ale corpurilor de iluminat. Sistemul de conectare fara surub ajuta la obtinerea unei montari rapide si curate.

Pe partea instalatiei, clema accepta conductori rigizi cu sectiunea de 1-2.5 mm2, conectati prin tehnologie push in. Pe partea corpului de iluminat, conexiunea cu buton de actionare accepta conductori rigizi sau flexibili cu sectiunea de 0.5-2.5 mm2. Datele nominale conform EN 60664 sunt 400 V, tensiune nominala de soc de 4 kV si curent nominal de 24 A. Clema are 3 puncte de conectare, un singur potential electric, dimensiuni de 9.5 x 15.5 x 20.5 mm si culoare alba.

Pentru montaj, conductorii se dezizoleaza pe o lungime de 9-11 mm. Conductorii rigizi ai instalatiei se introduc direct pana la capat in orificiile dedicate. Pentru partea corpului de iluminat, se apasa butonul de actionare, se introduce conductorul dezizolat si apoi se elibereaza butonul pentru fixare. Clema dispune de punct de test separat, util pentru verificarea instalatiei dupa conectare.

Produsul este proiectat pentru o temperatura ambientala maxima de functionare de 60 grade C si o temperatura de utilizare continua de pana la 105 grade C. Este conform RoHS si dispune de aprobari conform EN 60998, precum si aprobari CSA si UL. Lucrarile de conectare trebuie executate numai cu circuitul scos de sub tensiune, de personal calificat si cu respectarea sectiunilor de conductor, a lungimii de dezizolare si a normelor aplicabile instalatiilor electrice. Pentru conductori din aluminiu sunt necesare masuri speciale de pregatire si pasta de contact adecvata.

Intrebari frecvente

Pentru ce se utilizeaza aceasta clema de iluminat?

Este utilizata pentru conectarea conductoarelor instalatiei fixe la conductorul unui corp de iluminat, in aplicatii de tavan sau perete.

Ce sectiuni de conductori pot fi conectate?

Pe partea instalatiei se conecteaza conductori rigizi de 1-2.5 mm2. Pe partea corpului de iluminat se pot conecta conductori rigizi sau flexibili de 0.5-2.5 mm2.

Este necesara o unealta pentru conectare?

Nu pentru introducerea conductorilor. Conductorii rigizi ai instalatiei se introduc direct, iar pe partea corpului de iluminat se utilizeaza butonul de actionare pentru introducerea sau scoaterea conductorului.

Ce lungime trebuie dezizolata la conductor?

Lungimea recomandata de dezizolare este de 9-11 mm.

Care sunt valorile electrice nominale?

Clema are tensiune nominala de 400 V, tensiune nominala de soc de 4 kV si curent nominal de 24 A, conform datelor de referinta EN 60664.
