Descriere

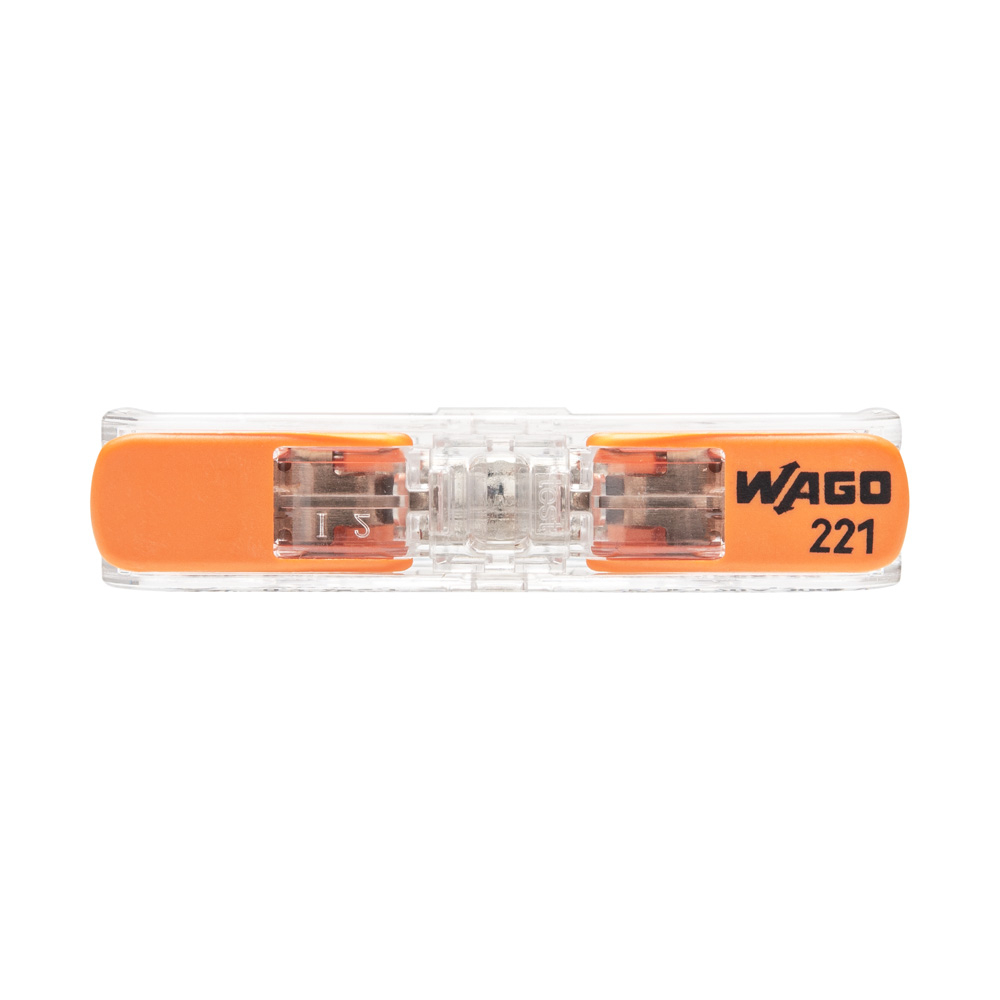

Clema de legatura in linie este proiectata pentru prelungirea sau conectarea directa, conductor la conductor, in instalatii electrice. Configuratia cu 2 puncte de conectare permite realizarea unei legaturi ordonate intre doua fire, fiind potrivita pentru cablarea corpurilor de iluminat, conexiuni in doze, tavane suspendate, tablouri si lucrari de test sau verificare. Carcasa transparenta permite inspectarea vizuala a introducerii corecte a conductorilor, iar parghiile portocalii faciliteaza actionarea manuala a clemei.

Conectorul utilizeaza tehnologia de prindere CAGE CLAMP si este destinat exclusiv conductorilor din cupru. Accepta conductori rigizi cu sectiuni de 0,2-4 mm2, conductori multifilari de 0,2-2,5 mm2 si conductori flexibili cu sectiuni de 0,2-4 mm2. Are 2 puncte de conectare, tensiune nominala de 450 V, tensiune nominala de impuls de 4 kV si curent nominal de 32 A, conform IEC/EN pentru categoria de supratensiune II si gradul de poluare 2. Dimensiunile sunt de 8,1 mm latime, 8,9 mm inaltime si 35,5 mm adancime.

Montajul se realizeaza prin dezizolarea conductorului pe o lungime de 11 mm, ridicarea parghiei, introducerea completa a firului in borna si coborarea parghiei pentru fixare. Forma in linie este utila pentru prelungirea traseelor electrice si pentru conexiuni individuale intre doua conductoare. Pentru organizarea cablarii sau realizarea unei fixari mecanice pot fi utilizati adaptoare de montaj compatibile, inclusiv variante cu prindere si detensionare.

Produsul are carcasa si capac transparent, elemente de actionare portocalii si clasa de inflamabilitate UL 94 V2. Temperatura maxima a mediului ambiant este de 85 grade C. Inainte de interventie, circuitul trebuie scos de sub tensiune, iar sectiunea, tipul conductorului si sarcina electrica trebuie alese in limitele specificate. Conexiunea trebuie efectuata numai cu conductori de cupru corect dezizolati si introdusi complet, in conformitate cu regulile aplicabile instalatiilor electrice.

Intrebari frecvente

Pentru ce tipuri de conductori poate fi folosita clema?

Clema este destinata conductorilor din cupru. Accepta conductori rigizi intre 0,2 si 4 mm2, multifilari intre 0,2 si 2,5 mm2 si flexibili intre 0,2 si 4 mm2.

Cum se monteaza conductorii in clema?

Se dezizoleaza fiecare conductor pe 11 mm, se ridica parghia, se introduce firul pana la capat in borna, apoi se inchide parghia pentru fixare.

Care sunt valorile electrice nominale?

Conform IEC/EN, produsul are tensiune nominala de 450 V, tensiune nominala de impuls de 4 kV si curent nominal de 32 A, in conditiile categoriei de supratensiune II si gradului de poluare 2.

Poate fi utilizata pentru prelungirea unui conductor?

Da. Constructia in linie cu doua puncte de conectare este conceputa pentru conectarea directa si prelungirea unui conductor cu alt conductor compatibil.

Este potrivita pentru conductori din aluminiu?

Nu. Datele tehnice confirmate indica utilizarea cu conductori din cupru.
