Descriere

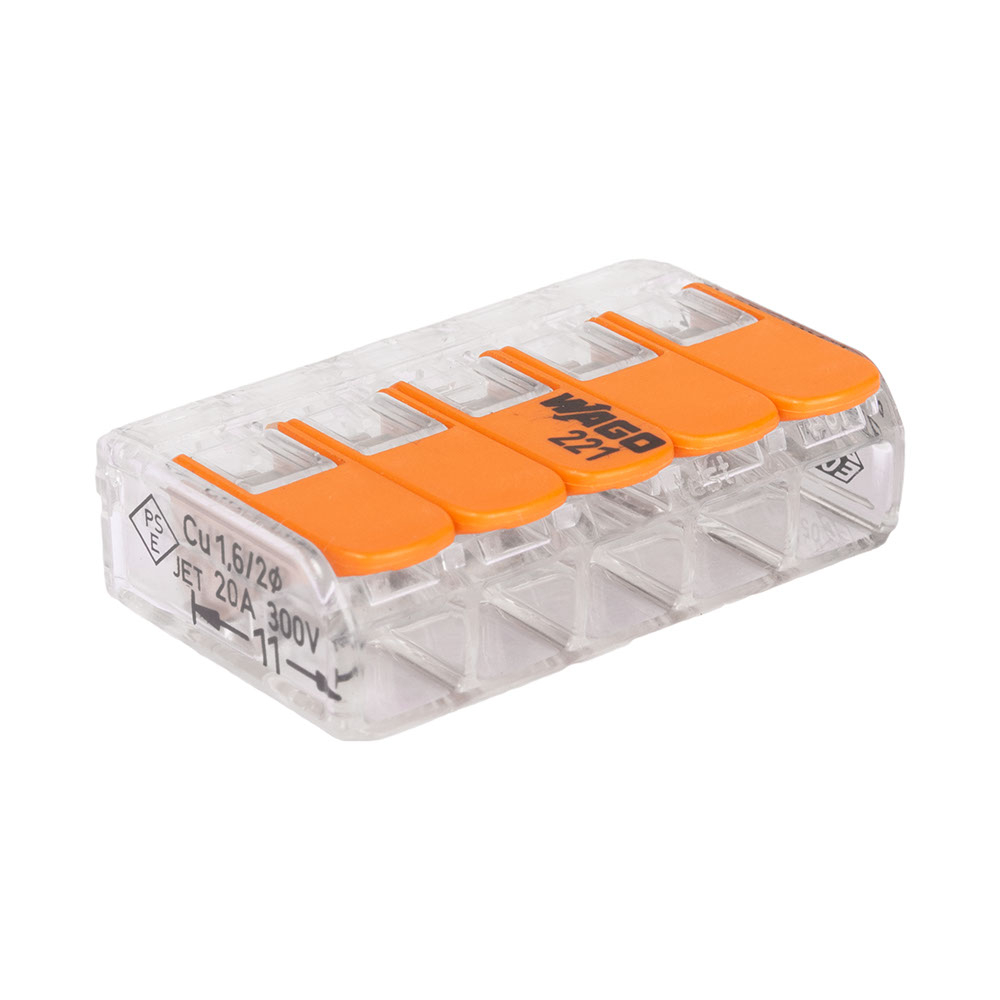

Clema de legatura transparenta cu 5 poli este destinata realizarii rapide a conexiunilor electrice intre conductori de cupru. Cele cinci puncte de conectare apartin aceluiasi potential, fiind adecvate pentru derivatii si conexiuni in doze de jonctiune, corpuri de iluminat, distributii electrice si alte aplicatii de instalatii. Carcasa transparenta permite verificarea vizuala a introducerii conductorului, iar levierele de actionare faciliteaza conectarea si deconectarea fara utilizarea unei scule.

Produsul utilizeaza tehnologia de conexiune CAGE CLAMP si este prevazut cu 5 puncte de conectare. Accepta conductori de cupru rigizi si multifilari cu sectiuni intre 0.2 si 4 mm2, precum si conductori flexibili cu sectiuni intre 0.14 si 4 mm2. Conform EN 60664, are tensiune nominala de 450 V, curent nominal de 32 A si tensiune nominala de impuls de 4 kV. Dimensiunile sunt de aproximativ 30 mm latime, 8.4 mm inaltime si 18.8 mm adancime, iar izolatia este realizata din policarbonat transparent, cu clasa de inflamabilitate UL94 V2.

Pentru conectare, conductorul se dezizoleaza pe o lungime de 11 mm. Se ridica levierul portocaliu, se introduce conductorul pana la opritor, apoi levierul se apasa complet in jos, la nivelul carcasei. Intrarea laterala a conductorilor contribuie la o organizare compacta a cablajului. Clema poate fi utilizata cu accesorii de montaj dedicate pentru fixare cu surub sau pe sina DIN de 35 mm, in functie de configuratia instalatiei.

Montajul trebuie realizat exclusiv de personal calificat, cu instalatia scoasa de sub tensiune si fara sarcina. Se vor respecta sectiunile admise, lungimea corecta de dezizolare, tipul conductorului si cerintele aplicabile instalatiei electrice. Nu se utilizeaza componente deteriorate sau murdare. Temperatura maxima admisa a aerului inconjurator este de 85 grade C, iar temperatura de functionare continua indicata este de pana la 105 grade C.

Intrebari frecvente

Ce tipuri de conductori pot fi conectati?

Clema este destinata conductorilor de cupru rigizi si multifilari cu sectiuni intre 0.2 si 4 mm2, precum si conductorilor flexibili cu sectiuni intre 0.14 si 4 mm2.

Cum se monteaza conductorul in clema?

Dezizoleaza conductorul pe 11 mm, ridica levierul, introdu conductorul pana la opritor si apasa levierul complet in jos.

Care sunt valorile electrice nominale?

Conform EN 60664, clema are tensiune nominala de 450 V, curent nominal de 32 A si tensiune nominala de impuls de 4 kV.

Poate fi folosita pentru conexiuni in doze de jonctiune?

Da, cele 5 puncte de conectare cu un singur potential o recomanda pentru derivatii si legaturi in doze de jonctiune, corpuri de iluminat si alte instalatii electrice.

Este necesara folosirea unei scule pentru conectare?

Nu. Conectarea se realizeaza prin ridicarea si coborarea levierelor, fara scule pentru operatia de fixare a conductorului.
