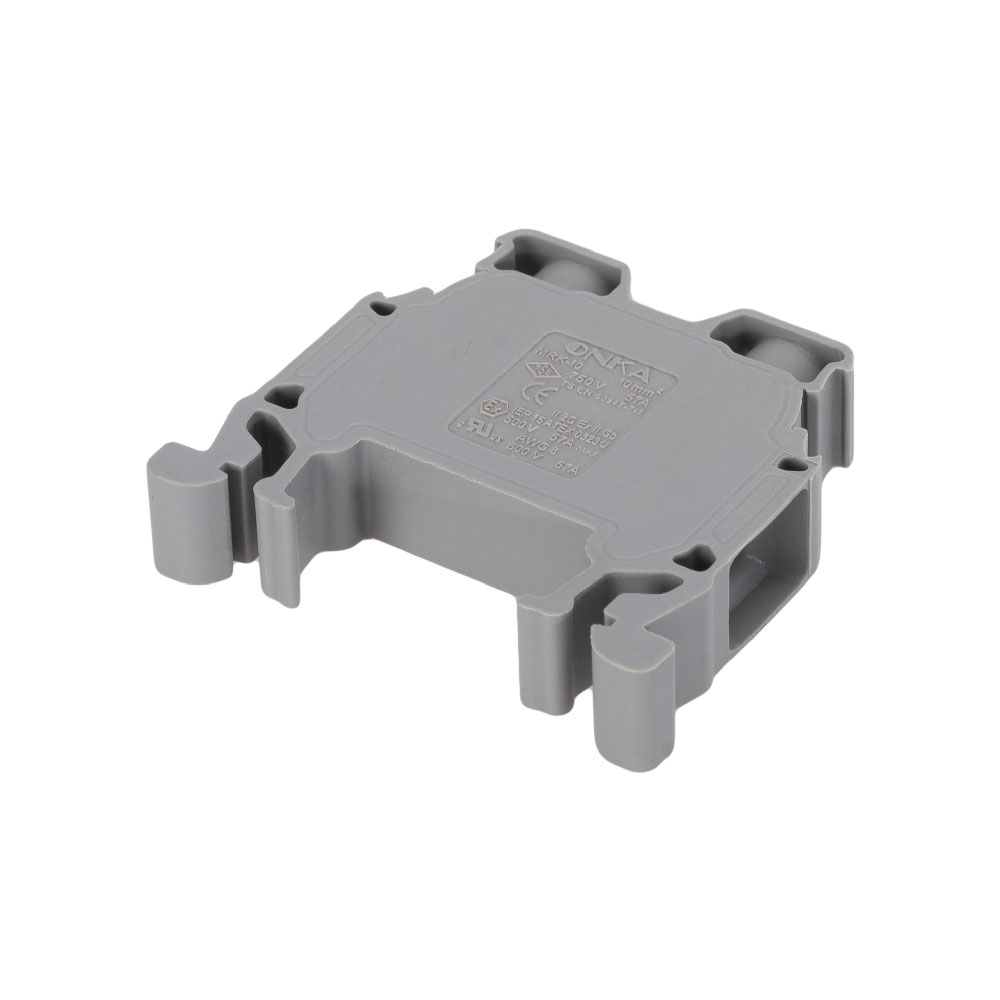

Clema sina MRK 10 mmp gri

Descriere

Clema terminala MRK de 10 mm2 este o solutie de conectare pentru organizarea conductoarelor in tablouri electrice, panouri de comanda si instalatii de distributie. Constructia pentru montaj pe sina omega permite realizarea unor conexiuni ordonate, usor de identificat si accesibile pentru verificari sau interventii ulterioare. Finisajul gri este potrivit pentru circuite unde nu este necesara codarea cromatica specifica a nulului sau a conductorului de protectie.

Produsul este destinat conductoarelor cu sectiunea de pana la 10 mm2, respectiv 8 AWG. Are tensiune nominala de 750 V si curent nominal de 57 A conform datelor TSE/CE; pentru UL sunt indicate 600 V si 57 A. Respecta standardul EN 60947-7-1 si standardul UL 1059. Corpul este realizat din poliamida PA6.6, puntea conductoare este din cupru, contactul este din otel CK45, iar surubul este din otel. Dimensiunile declarate sunt 40 x 40 x 34,5 x 36,5 mm, cu latimea de 9,5 mm.

Conectarea se realizeaza prin surub, dupa dezizolarea conductorului pe o lungime de 12 mm. Cuplul de strangere indicat este de 0,8 Nm. Clema se monteaza pe sina omega in interiorul unui tablou sau al unei carcase adecvate, iar conductorii trebuie introdusi complet in zona de conectare inainte de strangere. Pentru o organizare eficienta, se poate utiliza impreuna cu accesorii de interconectare compatibile pentru aceasta gama.

Intervalul de temperatura declarat pentru utilizare este intre -40 grade C si +140 grade C. Montajul, conectarea si verificarea conexiunilor trebuie efectuate numai cu instalatia scoasa de sub tensiune, de personal calificat. Respectarea sectiunii admise a conductorului, a lungimii de dezizolare si a cuplului de strangere contribuie la obtinerea unui contact electric sigur si la limitarea incalzirii in exploatare.

Intrebari frecvente

Pentru ce sectiune de conductor este potrivita clema?

Clema este destinata conductoarelor cu sectiunea de pana la 10 mm2, echivalent 8 AWG conform datelor UL.

Care sunt tensiunea si curentul nominal?

Valorile declarate sunt 750 V si 57 A conform TSE/CE. Pentru UL sunt indicate 600 V si 57 A.

Cum se conecteaza conductorul?

Conductorul se fixeaza prin surub. Se recomanda dezizolarea pe 12 mm si strangerea la un cuplu de 0,8 Nm.

Ce standarde sunt indicate pentru aceasta clema?

Sunt indicate standardul EN 60947-7-1 si standardul UL 1059.

In ce interval de temperatura poate fi utilizata?

Intervalul de temperatura declarat este de la -40 grade C pana la +140 grade C.
