Descriere

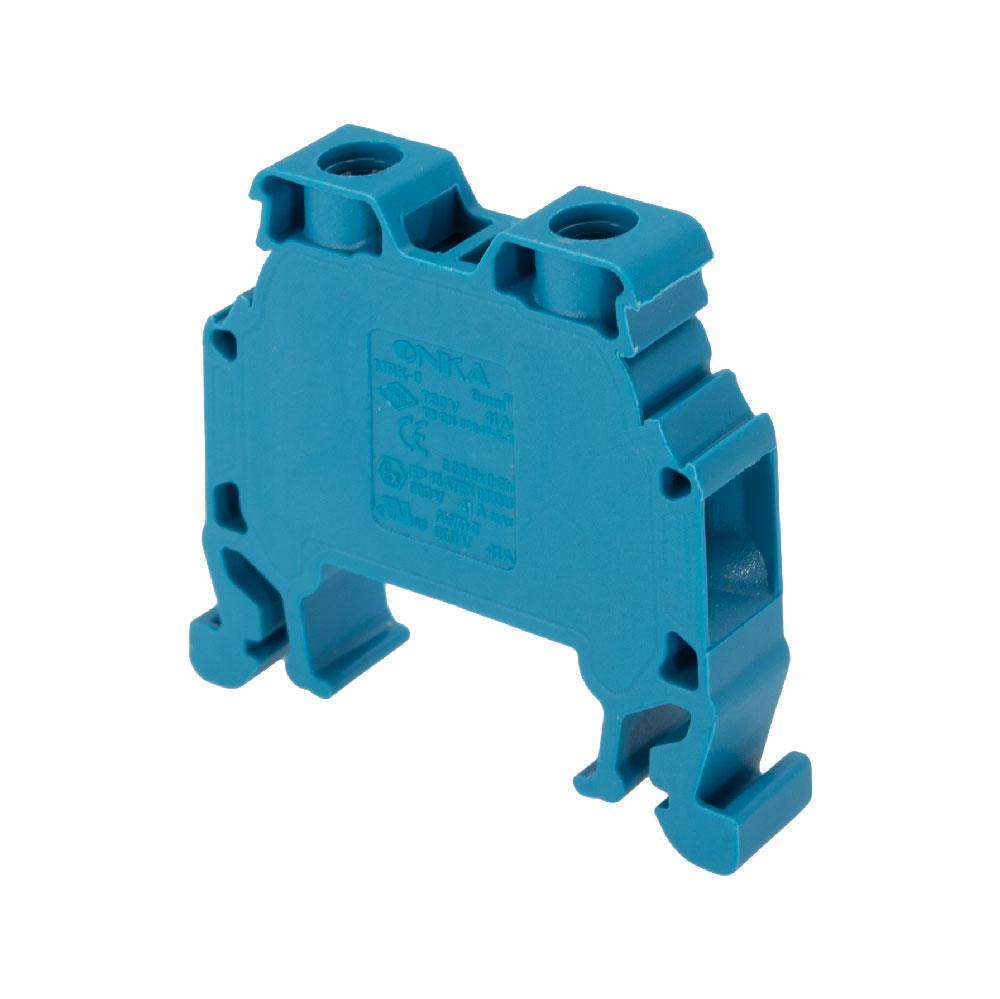

Clema de trecere pentru sina omega este destinata realizarii conexiunilor ordonate in tablouri electrice, panouri de automatizare si instalatii de distributie. Culoarea albastra permite identificarea vizuala rapida a circuitelor, iar constructia cu conexiuni laterale faciliteaza continuarea traseului electric intre doi conductori. Este o solutie potrivita pentru organizarea sirurilor de cleme in aplicatii rezidentiale, comerciale si industriale.

Produsul este proiectat pentru conductori cu sectiunea nominala de pana la 6 mm2 si utilizeaza conexiune cu surub. Parametrii nominali confirmati sunt 41 A si 750 V conform TSE/CE, respectiv 41 A si 300 V conform UL. Clema respecta standardele EN 60947 7 1 si UL1059. Corpul izolator este realizat din PA6.6, puntea de contact este din cupru, contactul este din otel CK45, iar surubul este din otel. Intervalul de temperatura declarat este intre minus 40 grade C si plus 140 grade C.

Montajul se realizeaza pe sina DIN de 35 mm. Pentru conectare, conductorul se dezizoleaza pe o lungime de 12 mm, se introduce in borna si se strange surubul la cuplul recomandat de 0,8 Nm. Cotele tehnice declarate A, B, C, D si E sunt 40 mm, 40 mm, 34,5 mm, 36,5 mm si 8,2 mm. Clema poate fi utilizata in siruri de borne si este compatibila cu punti de interconectare dedicate pentru sectiunea de 6 mm2.

Instalarea trebuie efectuata numai cu circuitul scos de sub tensiune si de personal calificat. Se recomanda verificarea sectiunii conductorului, a lungimii de dezizolare si a strangerii corecte a surubului pentru limitarea incalzirii contactului. Utilizati produsul exclusiv in limitele electrice si de temperatura declarate si in interiorul unui tablou sau al unei carcase adecvate aplicatiei.

Intrebari frecvente

Pentru ce sectiune de conductor este potrivita clema?

Clema este destinata conductoarelor cu sectiunea nominala de pana la 6 mm2.

Pe ce tip de sina se monteaza?

Se monteaza pe sina DIN standard cu latimea de 35 mm, utilizata frecvent in tablouri electrice si panouri de automatizare.

Care sunt valorile nominale de curent si tensiune?

Valorile declarate sunt 41 A si pana la 750 V conform TSE/CE. Pentru conformitatea UL, valorile declarate sunt 41 A si 300 V.

Cum se pregateste conductorul pentru conectare?

Conductorul trebuie dezizolat pe o lungime de 12 mm, introdus complet in borna si fixat prin strangerea surubului la cuplul recomandat de 0,8 Nm.

Din ce materiale este realizata clema?

Corpul izolator este din PA6.6, puntea de contact este din cupru, contactul este din otel CK45, iar surubul este din otel.
