Descriere

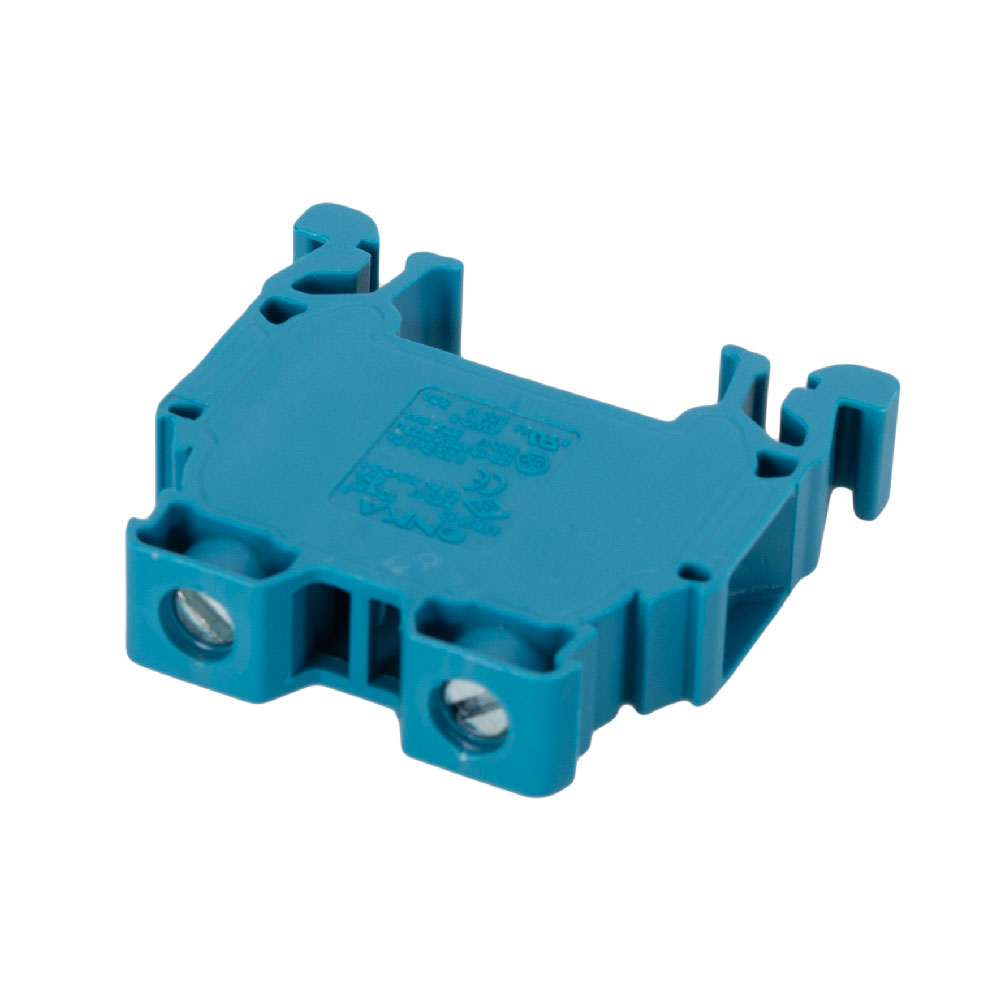

Clema de sina omega MRK 10 mm2 este o borna de trecere cu un singur nivel, destinata realizarii conexiunilor electrice ordonate in tablouri de distributie, automatizari, panouri de comanda si echipamente industriale. Culoarea albastra permite identificarea vizuala rapida a circuitelor, iar constructia cu doua puncte de conectare laterale asigura trecerea conductorului intre doua trasee de cablu.

Conexiunea se realizeaza prin surub si este destinata conductoarelor cu sectiunea de pana la 10 mm2, inclusiv conductori rigizi, multifilari si conductori flexibili echipati cu ferula. Clema are tensiune nominala de 750 V si curent nominal de 57 A conform EN 60947 7 1; pentru referinta UL sunt indicate 600 V, 57 A si 8 AWG, conform UL 1059. Corpul este realizat din poliamida PA6.6, puntea conductoare este din cupru, contactul este din otel CK45, iar suruburile sunt din otel. Dimensiunile sunt de aproximativ 40 x 40 x 9.5 mm, iar lungimea recomandata de dezizolare este de 12 mm.

Montajul se face prin clipsare pe sina DIN standard de 35 mm. Introduceti conductorii dezizolati corect in cele doua puncte laterale de conectare si strangeti suruburile la cuplul recomandat de 0.8 Nm. Pentru cabluri flexibile se recomanda utilizarea ferulelor adecvate sectiunii conductorului, pentru o fixare uniforma si un contact electric stabil.

Produsul se utilizeaza in intervalul de temperatura declarat de la -40 grade C la +140 grade C. Instalarea, verificarea strangerii si punerea sub tensiune trebuie realizate numai cu alimentarea oprita si de personal calificat. Respectati sectiunea conductorului, cuplul de strangere, distantele de izolatie si cerintele aplicabile ale tabloului electric in care este montata clema.

Intrebari frecvente

Pe ce tip de sina se monteaza aceasta clema?

Clema este proiectata pentru montaj pe sina DIN standard cu latimea de 35 mm.

Ce sectiune de conductor poate fi conectata?

Este destinata conductorilor cu sectiunea de pana la 10 mm2, inclusiv conductori rigizi, multifilari si flexibili cu ferula.

Care este cuplul recomandat pentru strangerea suruburilor?

Cuplul de strangere indicat este de 0.8 Nm.

Care sunt valorile electrice nominale?

Conform EN 60947 7 1, clema are tensiune nominala de 750 V si curent nominal de 57 A.

Din ce materiale este realizata?

Corpul este din poliamida PA6.6, puntea conductoare este din cupru, contactul este din otel CK45, iar suruburile sunt din otel.
