Descriere

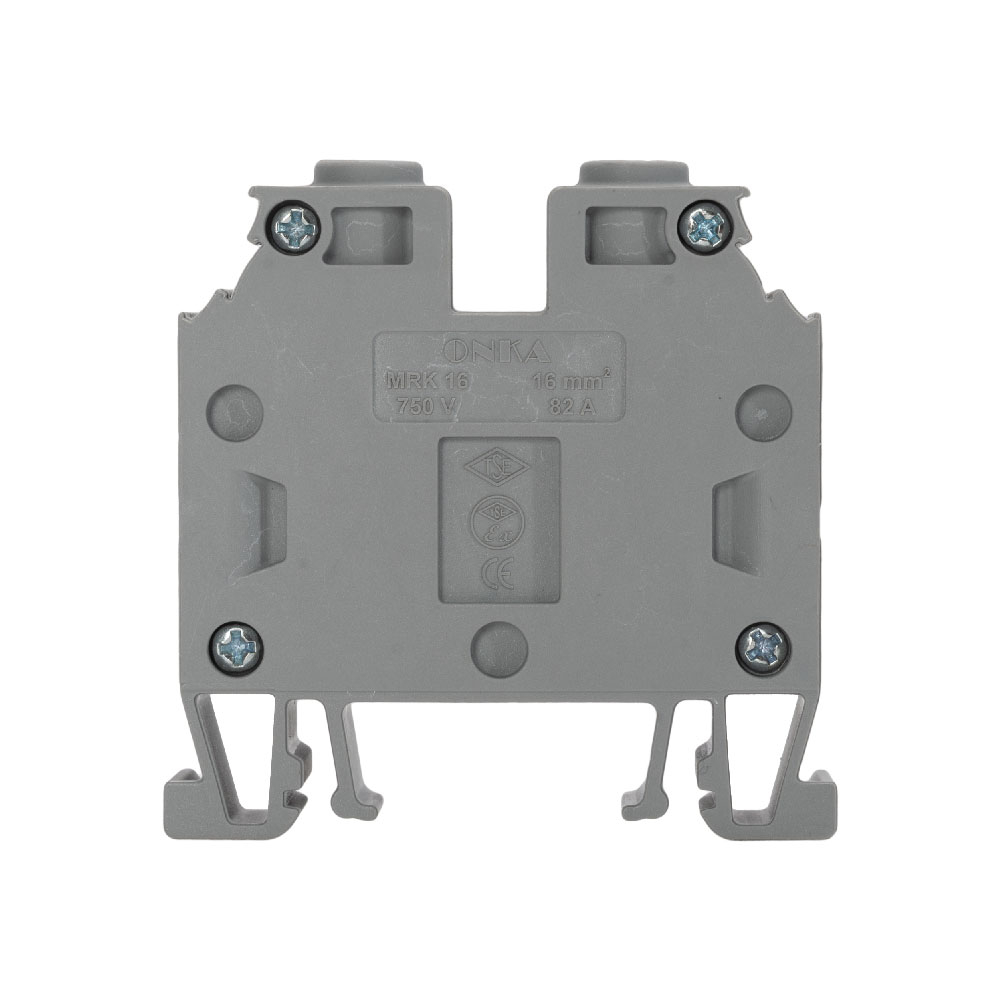

Clema de sina omega din seria MRK este o clema de trecere cu surub, utilizata pentru realizarea conexiunilor electrice ordonate in tablouri de distributie, automatizare si comanda. Varianta gri este potrivita pentru identificarea circuitelor si pentru construirea sirurilor de cleme destinate conductoarelor cu sectiunea de pana la 16 mm2. Constructia permite realizarea a doua puncte de conectare pe acelasi nivel al clemei.

Caracteristicile electrice confirmate includ sectiunea nominala de 16 mm2, curentul nominal de 76 A la 750 V conform EN 60947 7 1 si 63 A la 600 V conform UL 1059. Clema are conexiune cu surub, lungime de dezizolare recomandata de 18 mm si cuplu de strangere de 2,0 Nm. Dimensiunile de referinta sunt A 51 mm, B 54 mm, C 34,5 mm, D 51 mm si E 12 mm.

Corpul este realizat din poliamida PA6.6, puntea conductoare este din cupru, iar elementele de contact si suruburile sunt din otel. Corpul monobloc cu placa de capat integrata este fixat prin patru suruburi din otel. Clema se monteaza pe sina DIN omega compatibila, permitand alcatuirea rapida a sirurilor de conexiuni in interiorul tabloului.

Montajul se efectueaza numai cu instalatia scoasa de sub tensiune, de personal calificat si cu respectarea sectiunii conductorului, a lungimii de dezizolare si a cuplului de strangere indicat. Pentru o conexiune fiabila, conductorul trebuie introdus complet in borna, iar suruburile trebuie reverificate dupa montaj. Produsul este destinat utilizarii in tablouri si echipamente electrice, in limitele electrice si termice declarate, intre minus 40 grade C si plus 140 grade C.

Intrebari frecvente

Pentru ce sectiune de conductor este destinata clema?

Clema este destinata conductoarelor cu sectiunea nominala de pana la 16 mm2.

Care sunt valorile nominale de curent si tensiune?

Conform standardului EN 60947 7 1, valorile nominale sunt 76 A si 750 V. Pentru UL 1059 sunt declarate 63 A si 600 V.

Pe ce tip de sina se monteaza?

Produsul este conceput pentru montaj pe sina DIN omega, utilizata in mod uzual la echiparea tablourilor electrice.

Ce cuplu de strangere si ce lungime de dezizolare sunt recomandate?

Pentru conectare sunt indicate o lungime de dezizolare de 18 mm si un cuplu de strangere de 2,0 Nm.

Din ce materiale este realizata clema?

Corpul este din poliamida PA6.6, puntea conductoare este din cupru, iar contactele si suruburile sunt din otel.
