Descriere

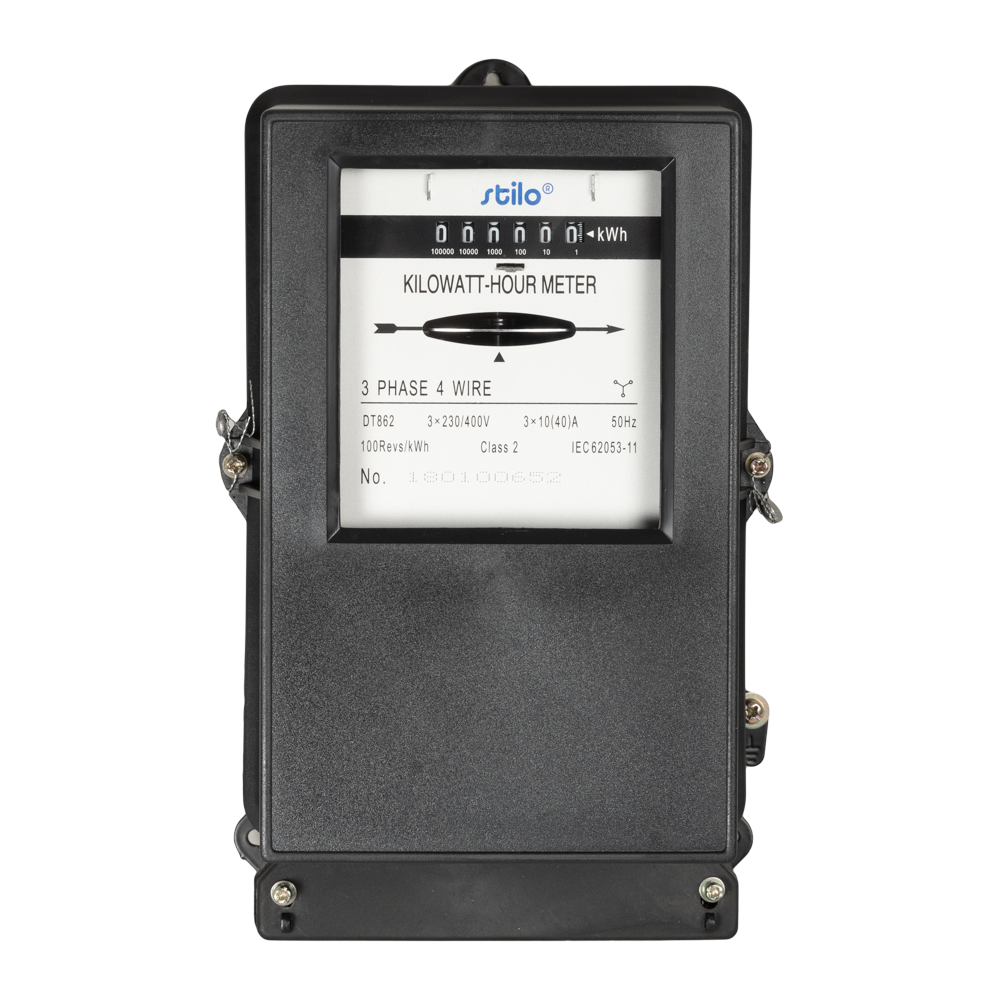

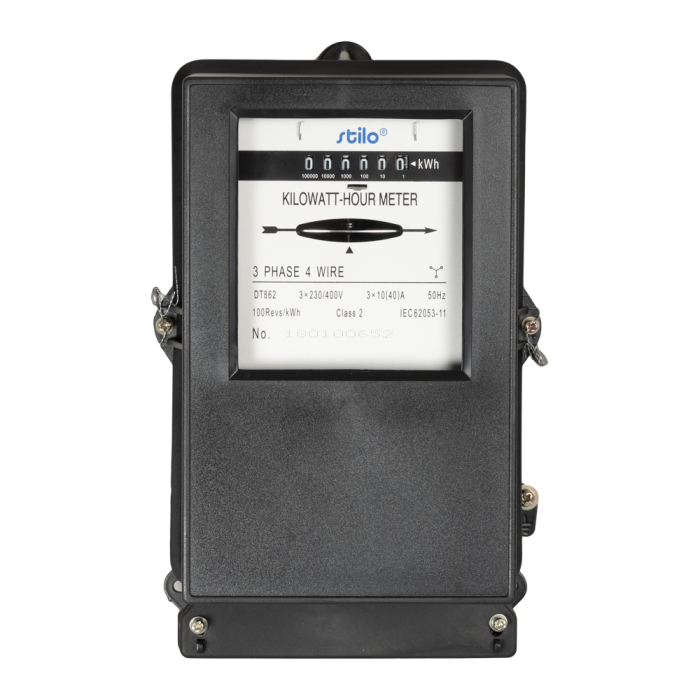

Contorul trifazat analogic este destinat masurarii consumului de energie activa in circuite trifazate de joasa tensiune. Este o solutie practica pentru contorizare interna, urmarirea consumului pe zone, ateliere, spatii comerciale, anexe sau alte circuite unde este necesara evidentierea separata a energiei utilizate. Functionarea electromecanica si citirea analogica permit verificarea directa a indexului in exploatarea curenta.

Aparatul este un contor cu masurare directa, pentru retea cu 4 conductoare, cu tensiune nominala de 3 x 230/400V AC si frecventa nominala de 50Hz. Domeniul de curent este 3 x 10-40A, iar curentul nominal si curentul maxim sunt de 40A. Afisajul are 6 pozitii, respectiv 5 cifre intregi si o cifra zecimala. Contorul are clasa de precizie 2.0, carcasa cu capac din ABS si este realizat conform standardului EN 62053. Dimensiunile indicate sunt 167 mm latime si 274 mm inaltime.

Conectarea se realizeaza direct pe conductoarele fazelor si pe nul, conform schemei de borne a aparatului. Montajul trebuie efectuat in pozitie verticala, intr-un tablou sau intr-o incinta care asigura protectia adecvata a echipamentului si accesul facil pentru citirea indexului. Dimensionarea conductoarelor, alegerea protectiilor din amonte si verificarea compatibilitatii cu instalatia se fac in functie de proiectul electric si de curentul circuitului.

Produsul este destinat contorizarii interne si nu este un contor certificat pentru facturare sau pentru masurarea oficiala realizata de operatorul de distributie. Instalarea, conectarea si interventiile se executa numai de personal calificat, cu alimentarea intrerupta si cu respectarea regulilor de lucru in instalatii electrice. Se utilizeaza in conditii de temperatura ambientala de 15-50 grade C si umiditate relativa de maximum 85% la 23 grade C.

Intrebari frecvente

Pentru ce tip de instalatie se utilizeaza acest contor?

Este destinat instalatiilor trifazate cu 4 conductoare, la tensiunea nominala de 3 x 230/400V AC si frecventa de 50Hz.

Ce domeniu de curent suporta?

Contorul este destinat curentilor cuprinsi intre 10A si 40A pe faza, avand curent nominal si curent maxim de 40A.

Cum se citeste consumul inregistrat?

Afisajul analogic are 6 pozitii: 5 cifre pentru valoarea intreaga si o cifra pentru zecimala.

Poate fi folosit pentru facturarea oficiala a energiei?

Nu. Este un contor necertificat pentru facturare si se utilizeaza pentru monitorizare sau contorizare interna.

Cum se monteaza in siguranta?

Se monteaza vertical si se conecteaza numai de personal calificat, cu instalatia scoasa de sub tensiune si conform schemei de borne a aparatului.
