SPD Type 1 + Type 2

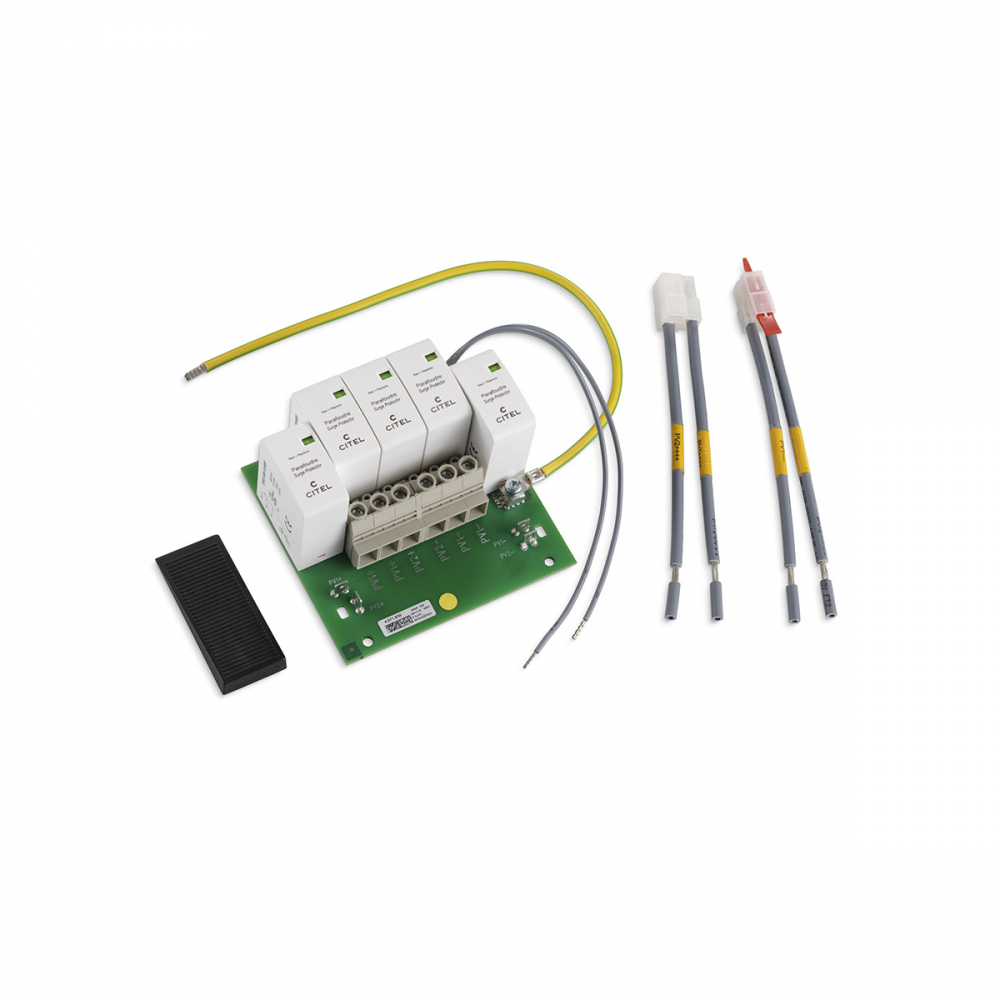

Descarcatorul de supratensiune DC tip 1+2 este un kit de modernizare destinat protectiei partii de curent continuu a sistemelor fotovoltaice. Acesta protejeaza instalatia impotriva efectelor supratensiunilor asociate loviturilor directe si indirecte de trasnet si este conceput pentru utilizare cu invertoare Symo GEN24 si Primo GEN24, din toate clasele de putere. Solutia este adecvata pentru configuratii cu unul sau doua trackere MPP; atunci cand este utilizat un singur tracker, unul dintre cele doua intrari ale protectiei ramane neutilizat.

Echipamentul are tensiunea nominala de 1000 V DC si tensiunea maxima continua de 1200 V DC. Conectarea se realizeaza cu conductori PV de 6 mm2 si conductor de semnal de 0,5 mm2. Dimensiunile sunt 113 mm lungime, 105 mm latime si 54 mm inaltime, iar masa produsului este de 0,72 kg. Protectia dispune de indicator mecanic de stare, cu semnalizare rosie la declansare, precum si de semnalizare la distanta integrata.

Montajul se face ca retrofit, direct in zona de conexiuni a invertorului compatibil, pentru amplasarea protectiei DC cat mai aproape de echipamentul protejat. Kitul este destinat integrarii interne in invertor, nu utilizarii ca descarcator universal pentru montaj exterior sau in tablouri fara verificarea compatibilitatii. Conexiunile PV si circuitul de semnalizare trebuie realizate conform instructiunilor tehnice ale invertorului si configuratiei sistemului fotovoltaic.

Produsul respecta standardele IEC 61643-31, DIN EN 50539-11, UL 1449 editia 4 si VDE 0185-305-3 suplimentul 5. Instalarea, punerea in functiune si interventiile asupra circuitelor DC fotovoltaice trebuie efectuate exclusiv de personal calificat, cu instalatia scoasa de sub tensiune si cu respectarea procedurilor de siguranta. Dupa declansare, indicatorul de stare si semnalizarea la distanta trebuie verificate, iar componenta trebuie inlocuita sau servisata conform instructiunilor aplicabile.

Intrebari frecvente

Pentru ce tip de instalatii este potrivit acest descarcator DC tip 1+2?

Este destinat instalatiilor fotovoltaice care folosesc invertoare Symo GEN24 sau Primo GEN24 compatibile si necesita protectie la supratensiune pe partea de curent continuu, aproape de invertor.

Poate fi utilizat cu un singur tracker MPP?

Da. Protectia este prevazuta pentru pana la doua trackere MPP si poate fi utilizata si in configuratii cu un singur tracker, caz in care o intrare ramane neutilizata.

Care sunt tensiunile nominala si maxima continua?

Tensiunea nominala este de 1000 V DC, iar tensiunea maxima continua este de 1200 V DC.

Cum indica produsul o declansare sau un defect?

Echipamentul are indicator mecanic de stare cu semnalizare rosie si semnalizare la distanta integrata, pentru transmiterea starii de declansare catre sistemul compatibil de monitorizare.

Cine trebuie sa monteze protectia la supratensiune?

Montajul si conectarea trebuie realizate numai de personal calificat, cu respectarea instructiunilor tehnice ale invertorului, a configuratiei instalatiei si a regulilor de siguranta pentru circuite fotovoltaice DC.
