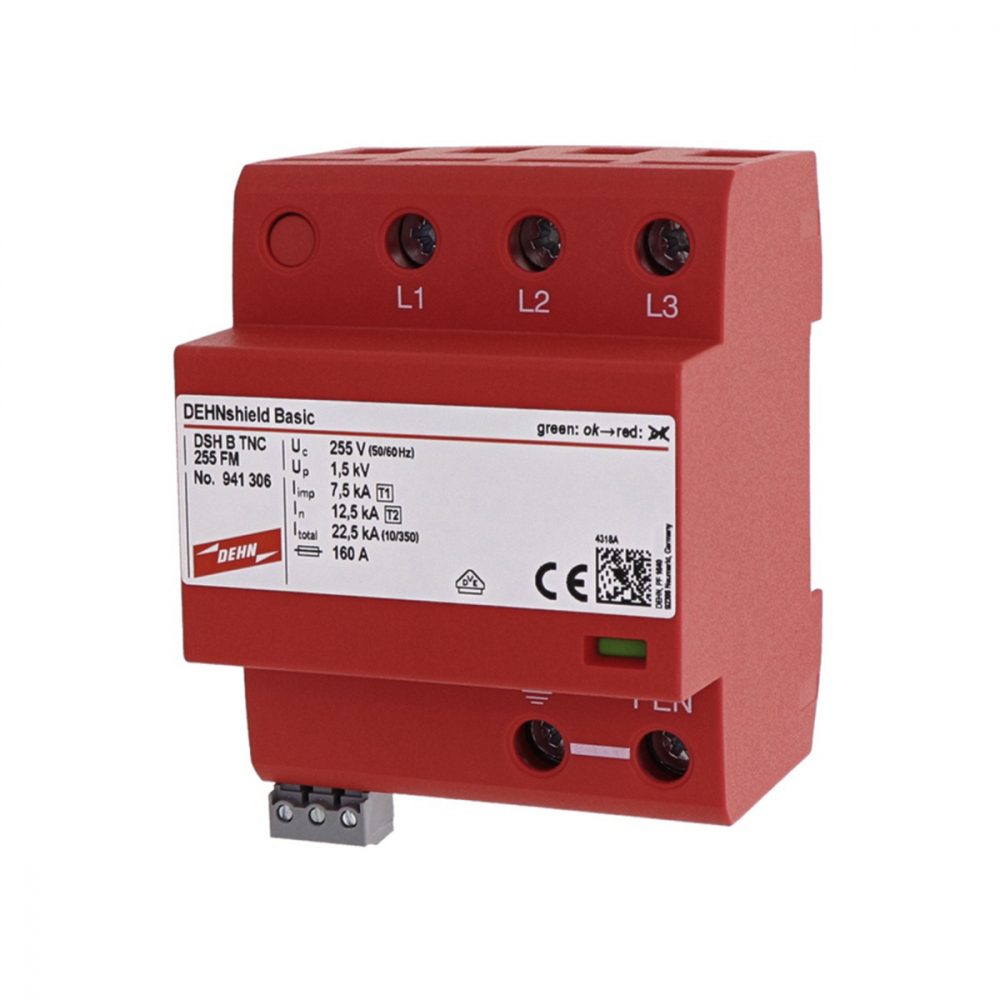

SPD Type 1 + Type 2, DEHNshield B TNC 255 FM

Acest descarcator combinat Tip 1+2 este destinat protectiei instalatiilor electrice trifazate TN-C, in configuratie 3+0, la nivelul alimentarii principale. Este o solutie preconfigurata pentru cladiri rezidentiale fara instalatie exterioara de protectie la trasnet, inclusiv pentru aplicatii alimentate prin linii aeriene. Tehnologia cu eclator permite realizarea echipotentializarii la trasnet si limitarea supratensiunilor tranzitorii care pot afecta tablouri, circuite si echipamente conectate.

Produsul este clasificat ca SPD Tip 1+2, Clasa I+II, conform EN 61643-11 si IEC 61643-11. Functioneaza in retele de 230/400 V, cu tensiune maxima continua UC de 255 V AC la 50/60 Hz. Curentul total de impuls la forma de unda 10/350 microsecunde este de 22,5 kA, iar curentul de impuls pe calea L-PEN este de 7,5 kA. Nivelul de protectie la tensiune UP este de maximum 1,5 kV, iar protectia maxima admisa pe partea de retea este de 160 A gG. Aparatul are aprobare VDE.

Constructia cu trei poli este potrivita pentru sistemul TN-C, unde conductorul PEN este utilizat in distributia de alimentare. Latimea de 72 mm corespunde la 4 module pe sina DIN, iar dimensiunile indicate sunt 90 mm inaltime si 62 mm adancime. Contactul de semnalizare fara potential, de tip comutator, permite transmiterea de la distanta a starii echipamentului catre sisteme de monitorizare, automatizare sau semnalizare. Indicatorul local de stare faciliteaza verificarea vizuala a functionarii si identificarea unei eventuale defectari.

Montajul se realizeaza in tabloul electric principal, pe sina DIN, de catre personal calificat, cu respectarea schemei de conectare pentru retele TN-C si a cerintelor aplicabile instalatiei. Conductoarele de legatura catre barele de faza si PEN trebuie mentinute cat mai scurte si traseele trebuie realizate corect pentru a reduce influenta inductantelor asupra nivelului real de protectie. Inainte de punerea sub tensiune se verifica existenta protectiei la supracurent adecvate, continuitatea conductorului PEN si starea indicatorului aparatului. Nu se utilizeaza in retele TN-S sau TT, pentru care sunt necesare descarcatoare dedicate configuratiei respective.

Intrebari frecvente

Pentru ce tip de retea electrica este potrivit acest descarcator?

Este proiectat pentru retele trifazate TN-C de 230/400 V, in configuratie 3+0, cu conductor PEN.

Ce protectie ofera impotriva trasnetului?

Este un SPD Tip 1+2, Clasa I+II, capabil sa descarce un curent total de impuls de 22,5 kA la forma de unda 10/350 microsecunde. Nivelul de protectie la tensiune este de maximum 1,5 kV.

Are posibilitate de semnalizare la distanta?

Da. Este prevazut cu un contact de semnalizare fara potential, de tip comutator, pentru integrarea cu sisteme de monitorizare sau automatizare.

Poate fi montat intr-un tablou electric standard?

Da. Se monteaza pe sina DIN si ocupa 4 module, avand latimea de 72 mm. Instalarea trebuie efectuata de un electrician calificat, conform schemei pentru reteaua TN-C.

Este compatibil cu retele TN-S sau TT?

Nu. Acest model este destinat configuratiei TN-C. Pentru retele TN-S sau TT trebuie ales un descarcator adaptat schemei respective.
