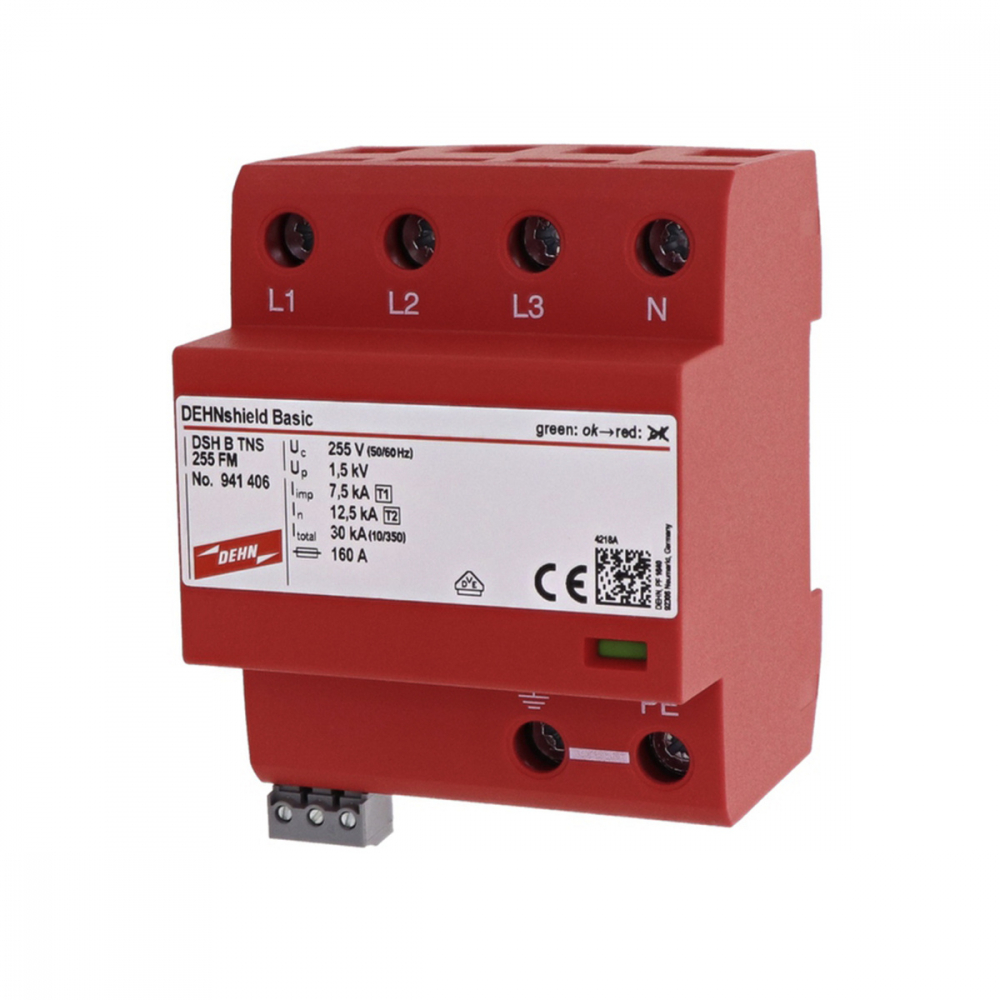

SPD Type 1 + Type 2, DEHNshield B TNS 255 FM

Acest descarcator combinat Tip 1+2 este destinat protectiei la trasnet si supratensiuni tranzitorii in instalatii electrice trifazate TN-S, la nivelul tabloului electric principal. Este o solutie preconfigurata cu 4 poli, realizata pentru echipotentializare de protectie si limitarea supratensiunilor care pot afecta echipamentele electrice si electronice conectate in instalatie. Poate fi utilizat inclusiv in cladiri rezidentiale alimentate prin linii aeriene, fara sistem exterior de protectie la trasnet.

Echipamentul este clasificat ca SPD Tip 1 + Tip 2, clasa I + clasa II, conform EN 61643-11 / IEC 61643-11. Functioneaza in retele de 230/400 V AC si are tensiunea maxima continua de operare UC de 255 V AC, la 50/60 Hz. Curentul total de impuls la forma de unda 10/350 microsecunde este de 30 kA, iar curentul de impuls pentru fiecare cale L sau N-PE este de 7,5 kA. Nivelul de protectie la tensiune Up este de maximum 1,5 kV pentru L-PE si N-PE. Protectia maxima admisa pe partea de retea este de 160 A gG.

Constructia cu eclator si limitare a curentului de urmarire contribuie la descarcarea controlata a energiei impulsului si la reducerea solicitarii aplicate protectiilor montate in aval. Aparatul este coordonat energetic conform IEC 62305-4 cu descarcatoare din seria RedLine si cu echipamentele terminale. Dispune de indicator local de stare/defect si de contact flotant de comutatie pentru transmiterea unei alarme catre sisteme de monitorizare sau automatizare.

Montajul se realizeaza in tablou electric, pe sina DIN, in zona alimentarii principale, cu respectarea configuratiei TN-S si a schemei de conectare specificate de producator. Echipamentul ocupa 4 module, are aproximativ 72 mm latime, 90 mm inaltime si 62 mm adancime. Conductoarele de legatura catre barele de faza, nul si protectie trebuie mentinute cat mai scurte si corect dimensionate, iar instalarea trebuie efectuata numai de personal calificat, cu alimentarea deconectata si conform normativelor aplicabile.

Intrebari frecvente

Pentru ce tip de retea electrica este potrivit acest descarcator?

Este destinat retelelor trifazate TN-S de 230/400 V AC, fiind utilizat in special la intrarea in tabloul electric principal.

Ce tip de protectie ofera?

Este un SPD combinat Tip 1+2, clasa I+II, utilizat pentru descarcarea curentilor de trasnet si limitarea supratensiunilor tranzitorii.

Are posibilitate de semnalizare la distanta?

Da. Este echipat cu un contact flotant de comutatie care poate transmite starea sau defectul catre un sistem de monitorizare ori automatizare.

Ce spatiu ocupa in tabloul electric?

Aparatul are latimea de 4 module DIN, aproximativ 72 mm, cu dimensiuni de aproximativ 90 x 72 x 62 mm.

Cum se monteaza corect?

Se monteaza pe sina DIN in tabloul electric principal, conform schemei pentru reteaua TN-S. Instalarea trebuie realizata de personal calificat, cu respectarea instructiunilor de montaj, a protectiei din amonte si a unor conexiuni cat mai scurte catre conductoarele de faza, nul si protectie.
