Descriere

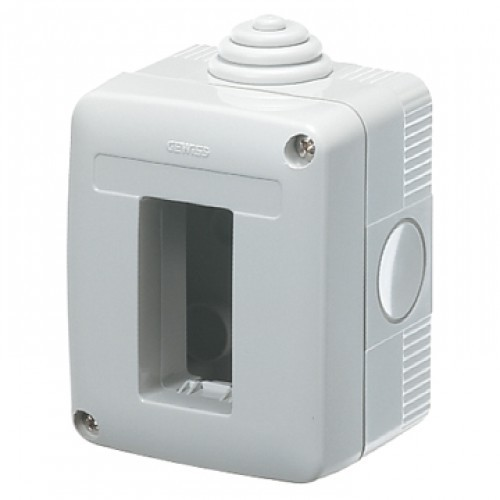

Doza pentru aparat cu montaj aparent este proiectata pentru integrarea unui dispozitiv modular de 1 modul in instalatii electrice rezidentiale, comerciale sau industriale. Face parte dintr-un sistem de carcase modulare pentru aparataj si este potrivita atunci cand montajul ingropat nu este posibil sau nu este dorit. Carcasa are finisaj gri RAL 7035 si constructie fara halogeni.

Dimensiunile exterioare sunt 66x82x55 mm, iar gradul de protectie este IP40. Produsul are clasa II de izolatie si rezistenta mecanica IK07. Respecta standardul EN 60670-1, suporta testul cu fir incandescent la 650 grade C si testul de termopresiune cu bila la 70 grade C. Temperatura de instalare declarata este intre -25 si +60 grade C.

Pentru trecerea conductoarelor, doza dispune de trei orificii decupabile cu diametrul de 23 mm pe laterale si unul in partea inferioara; decupajele se indeparteaza cu ajutorul unei scule. Este livrata cu o presetupa cu intrare rapida, adecvata pentru cabluri cu diametrul de 4-14 mm si pentru tuburi cu diametrul de 16 sau 20 mm. Suruburile capacului sunt din otel rezistent la coroziune, iar cuplul de strangere indicat este de 0,8 Nm.

Montajul se realizeaza pe perete, pe o suprafata stabila, cu instalatia scoasa de sub tensiune. Gradul IP40 recomanda utilizarea in spatii interioare sau zone ferite de apa si praf fin; pentru medii umede, exterior sau expunere directa la intemperii este necesara alegerea unei carcase cu grad de protectie adecvat aplicatiei. Conectarea si instalarea aparatajului trebuie efectuate de personal calificat, conform normelor electrice aplicabile.

Intrebari frecvente

Pentru ce tip de aparataj este potrivita aceasta doza?

Este destinata montarii unui dispozitiv modular de 1 modul, in instalatii realizate aparent pe perete.

Ce dimensiuni are doza?

Dimensiunile exterioare sunt 66x82x55 mm.

Poate fi utilizata la exterior?

Are grad de protectie IP40, astfel ca este recomandata pentru spatii interioare sau zone protejate. Pentru exterior ori medii umede este necesara o carcasa cu protectie superioara, aleasa in functie de conditiile de montaj.

Ce tipuri de cabluri sau tuburi pot fi introduse prin presetupa inclusa?

Presetupa cu intrare rapida este adecvata pentru cabluri cu diametrul de 4-14 mm si pentru tuburi cu diametrul de 16 sau 20 mm.

Care sunt caracteristicile de protectie ale carcasei?

Doza are grad IP40, clasa II de izolatie si rezistenta mecanica IK07. Este fara halogeni si este conforma cu EN 60670-1.
