Descriere

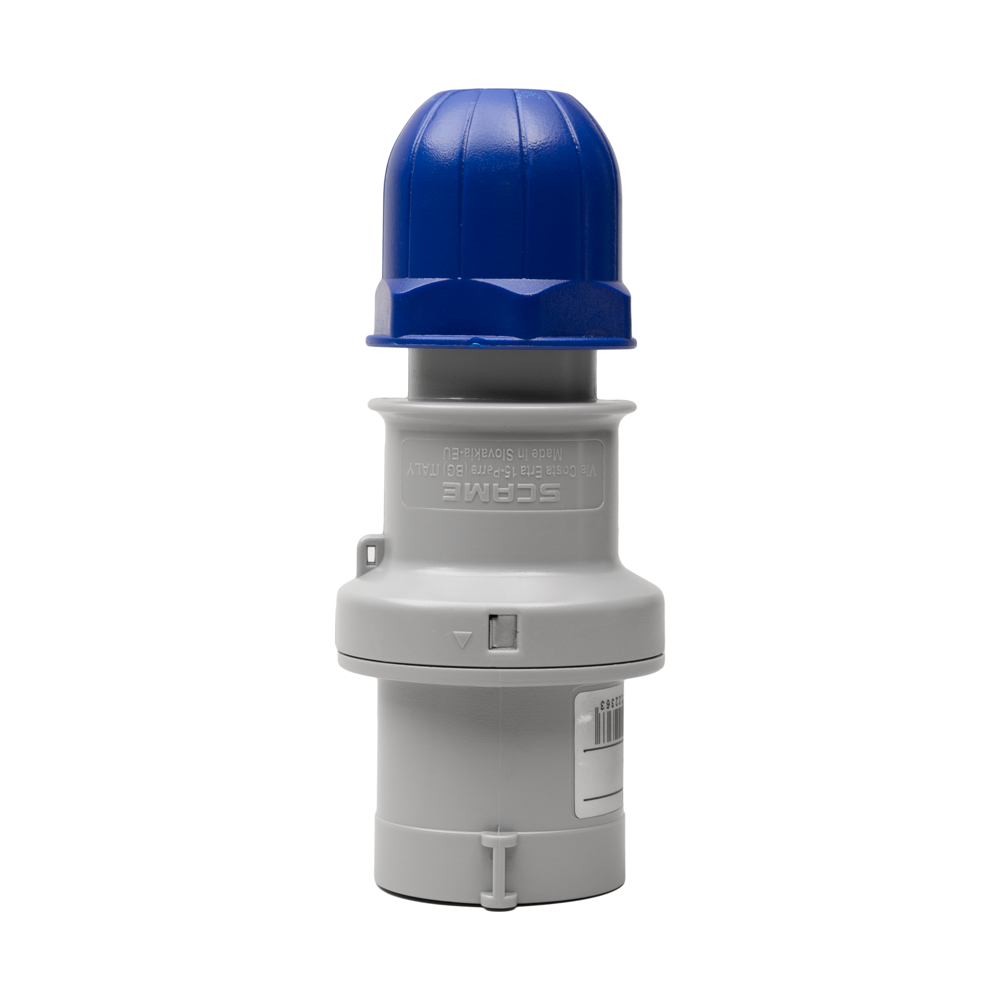

Aceasta fisa industriala mobila este destinata realizarii conexiunilor electrice monofazate pentru echipamente portabile, prelungitoare, distribuitoare temporare si aplicatii din ateliere, santiere sau zone tehnice. Configuratia 2P+E asigura conectarea fazei, nulului si conductorului de protectie, iar pozitia de cheie 6h contribuie la compatibilitatea corecta cu prizele industriale corespunzatoare.

Datele nominale confirmate sunt: curent nominal 16A, tensiune nominala 200-250V AC si frecventa de utilizare 50Hz sau 60Hz. Produsul are configuratie 2P+E, pozitie 6h, carcasa albastra din termoplastic si constructie portabila cu iesire dreapta. Gradul de protectie este indicat ca IP44/IP54, iar rezistenta mecanica la impact este IK08. Contactele sunt din CuZn, adica alama, cu suprafata nichelata.

Conectarea conductoarelor se realizeaza prin borne cu surub. Cablul se introduce prin presetupa, care ajuta la ghidarea si fixarea cablului la intrarea in carcasa. Pentru o instalare corecta, conductorii trebuie dezizolati corespunzator, stransi ferm in borne si montati astfel incat cablul sa nu transmita efort mecanic direct asupra conexiunilor electrice. Se utilizeaza numai impreuna cu o priza industriala compatibila ca poli, curent nominal, tensiune si pozitie 6h.

Produsul este conceput conform standardelor EN IEC 60309-1 si EN IEC 60309-2 si se incadreaza in cerintele Directivei de Joasa Tensiune 2014/35/UE. Gradul IP44/IP54 ofera protectie pentru conditii de lucru cu praf si stropiri de apa, fara a transforma produsul intr-o solutie pentru imersie. Montajul, verificarea continuitatii conductorului de protectie si punerea in functiune trebuie efectuate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce tip de instalatie este potrivita aceasta fisa industriala?

Este potrivita pentru conexiuni monofazate de 200-250V AC, la echipamente portabile, prelungitoare si distribuitoare industriale cu curent nominal de pana la 16A.

Ce inseamna configuratia 2P+E?

Configuratia 2P+E include doi poli activi pentru alimentare si un contact de protectie la pamantare. Conectorul trebuie utilizat numai in instalatii cu conductor de protectie conectat corect.

Ce rol are pozitia 6h?

Pozitia 6h identifica orientarea contactului de protectie in sistemul de codare IEC 60309. Priza pereche trebuie sa aiba aceeasi pozitie 6h pentru conectare corecta.

Cum se conecteaza cablul?

Conductorii se fixeaza in bornele cu surub, iar cablul se trece prin presetupa. Conectarea trebuie realizata cu alimentarea oprita, de personal calificat, folosind un cablu adecvat aplicatiei si curentului nominal.

Poate fi folosita in exterior?

Protectia IP44/IP54 o recomanda pentru medii unde pot aparea praf si stropiri de apa. Nu este destinata imersiei in apa sau utilizarii in conditii care depasesc gradul de protectie declarat.
