Descriere

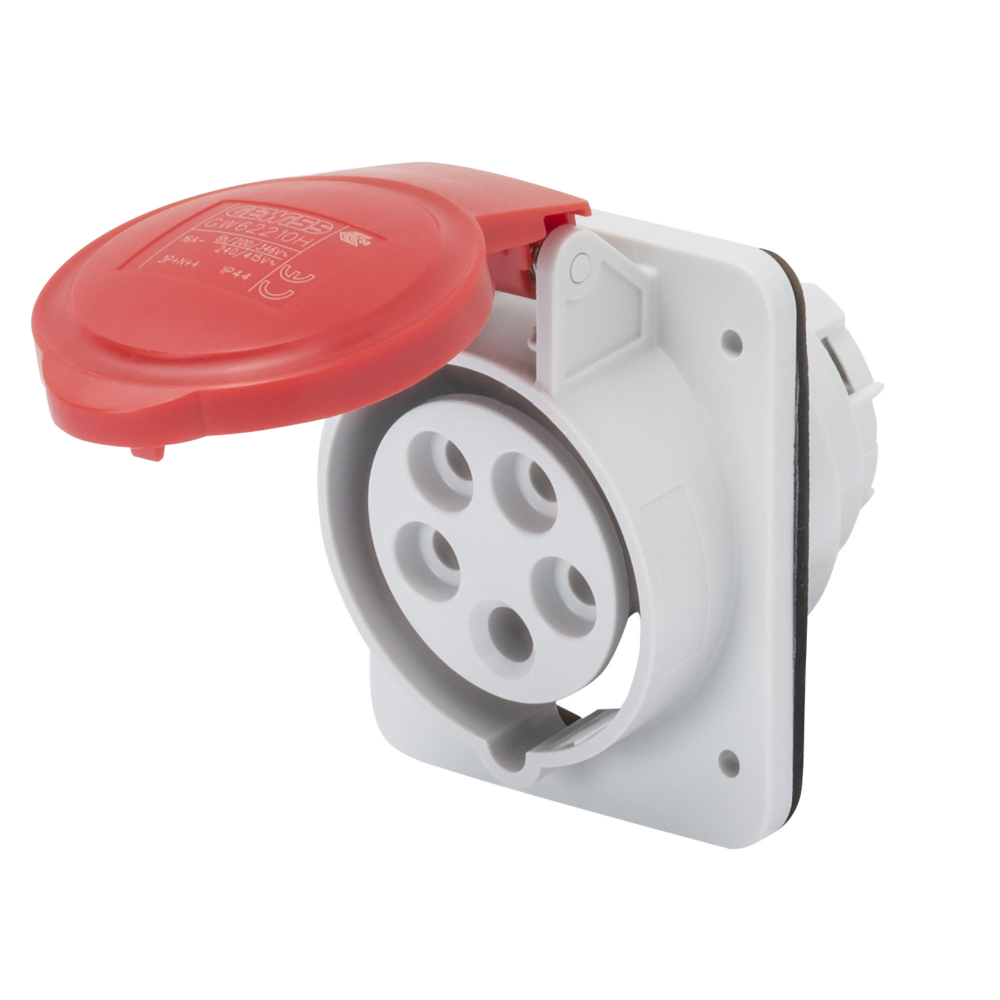

Aceasta priza fixa pentru montaj incastrat este destinata realizarii punctelor de alimentare trifazica in tablouri, carcase, panouri si echipamente tehnice. Configuratia 3P+N+E permite conectarea circuitelor trifazice cu nul si conductor de protectie, iar constructia inclinata la 10 grade faciliteaza utilizarea fisei in aplicatii unde spatiul de conectare trebuie organizat eficient. Este o solutie potrivita pentru instalatii din ateliere, zone tehnice, spatii comerciale, hale si aplicatii pentru utilaje sau echipamente mobile compatibile.

Produsul este dimensionat pentru curent nominal de 32A, tensiune nominala de 380-415V si frecventa de 50/60Hz. Are 5 poli, configuratie 3P+N+E, pozitionare de contact 6h si culoare rosie, specifica aplicatiilor trifazice din aceasta clasa de tensiune. Protectia este indicata ca IP44/IP54, rezistenta mecanica la impact este IK09, iar flansa are dimensiunile de 95 x 80 mm. Materialul este fara halogeni conform EN 60754-2; produsul este asociat gamei de conectica industriala conform standardelor IEC 60309-1 si IEC 60309-2.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductori flexibili cu sectiunea de 2,5-6 mm2 si conductori rigizi cu sectiunea de 2,5-10 mm2. La montaj, priza se fixeaza incastrat in suportul pregatit, cu respectarea dimensiunilor flansei si a spatiului necesar pentru cablare. Se recomanda identificarea corecta a fazelor, neutrului si conductorului de protectie, precum si utilizarea unei fise compatibile 3P+N+E, 32A, 380-415V, 6h.

Pentru utilizare sigura, instalarea trebuie efectuata numai cu alimentarea intrerupta si de personal calificat. Temperatura declarata de utilizare este intre -25 grade C si +55 grade C. Priza are rezistenta de izolatie mai mare de 10 Mohm, suportand un test cu fir incandescent de 850 grade C pentru partile active si 650 grade C pentru partile pasive. Verificati etanseitatea ansamblului dupa montaj, strangerea corecta a bornelor si compatibilitatea protectiilor electrice ale circuitului cu sarcina conectata.

Intrebari frecvente

Pentru ce tip de alimentare este destinata aceasta priza?

Este destinata circuitelor trifazice cu trei faze, nul si conductor de protectie, in configuratie 3P+N+E, la tensiunea nominala de 380-415V.

Ce sectiuni de conductor pot fi conectate la borne?

Bornele cu surub accepta conductori flexibili de 2,5-6 mm2 si conductori rigizi de 2,5-10 mm2.

Poate fi montata pe un tablou sau panou electric?

Da. Este o priza fixa pentru montaj incastrat, cu flansa de 95 x 80 mm, adecvata pentru integrarea in panouri, carcase si echipamente tehnice compatibile.

Ce inseamna pozitionarea 6h?

Pozitionarea 6h indica orientarea standardizata a contactului de protectie pentru aceasta configuratie de priza industriala. Fisa utilizata trebuie sa aiba aceeasi configuratie 3P+N+E, 32A, 380-415V si 6h.

In ce conditii de temperatura poate fi utilizata?

Temperatura de utilizare declarata este cuprinsa intre -25 grade C si +55 grade C. Montajul si exploatarea trebuie realizate conform cerintelor instalatiei electrice si de catre personal calificat.
