Descriere

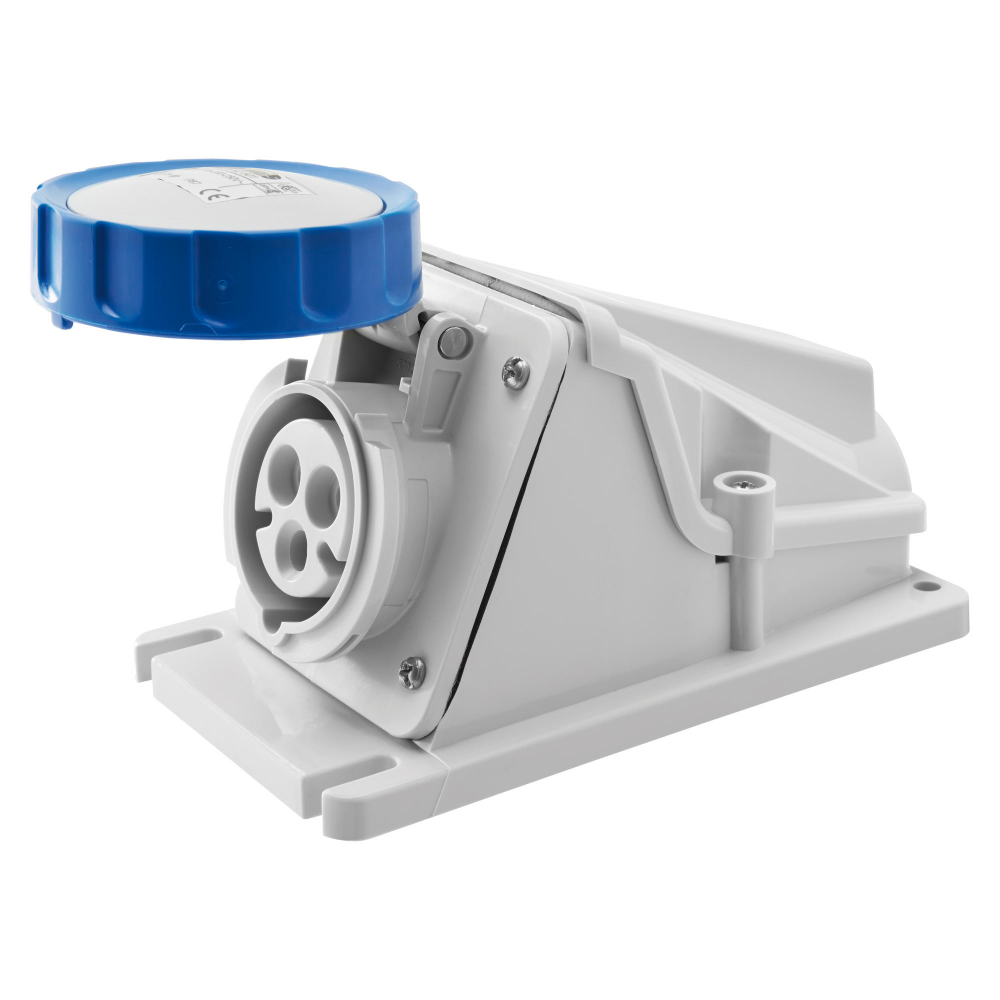

Priza industriala pentru montaj aparent, cu iesire inclinata la 90 grade, este destinata realizarii punctelor de alimentare monofazate in instalatii tehnice, ateliere, spatii comerciale, zone de productie sau aplicatii exterioare unde este necesara o conectare protejata. Configuratia 2P+E include doi poli activi si contact de protectie, iar pozitionarea contactului de protectie la 6h asigura identificarea corecta in sistemele industriale compatibile IEC 60309.

Produsul are curent nominal de 16 A, tensiune nominala de 200-250 V AC si frecventa de utilizare 50/60 Hz. Carcasa albastra are grad de protectie IP67 si rezistenta la impact IK08. Este prevazuta pentru conectare cu surub si accepta conductoare flexibile cu sectiunea intre 1 si 2.5 mm2, respectiv conductoare rigide intre 1.5 si 4 mm2. Presetupa este de tip Pg21, iar capacitatea admisa la suprasarcina este de 22 A.

Montajul se realizeaza aparent, pe o suprafata stabila, folosind punctele de fixare ale carcasei. Conductoarele se introduc prin presetupe si se fixeaza in bornele cu surub, cu respectarea sectiunii de cablu admise si a identificarii corecte pentru faza, nul si protectie. Forma inclinata la 90 grade contribuie la orientarea practica a cablului dupa conectarea fisei si la organizarea mai eficienta a traseului de alimentare.

Pentru exploatare sigura, instalarea trebuie efectuata numai cu alimentarea oprita si de personal calificat. Gradul IP67 este mentinut numai atunci cand produsul este montat corect, cablul este etansat corespunzator prin presetupa, iar conexiunea este realizata cu elemente compatibile. Temperatura de functionare declarata este intre -25 si +55 grade C; produsul are rezistenta de izolatie mai mare de 10 Mohm si este proiectat pentru peste 5000 de manevre.

Intrebari frecvente

Pentru ce tip de alimentare este potrivita priza?

Este destinata alimentarii monofazate, avand configuratie 2P+E, curent nominal de 16 A si tensiune nominala de 200-250 V AC la 50/60 Hz.

Ce protectie ofera impotriva prafului si apei?

Are grad de protectie IP67. Acest nivel de protectie este mentinut prin montaj corect, etansarea corespunzatoare a cablului si utilizarea unei conexiuni compatibile.

Ce sectiuni de cablu pot fi conectate?

Bornele cu surub accepta conductoare flexibile de 1-2.5 mm2 si conductoare rigide de 1.5-4 mm2.

Poate fi folosita in exterior?

Poate fi utilizata in aplicatii unde este necesara protectie IP67, cu respectarea conditiilor de montaj, etansare si a intervalului de functionare de la -25 la +55 grade C.

Ce inseamna pozitia contactului de protectie la 6h?

Pozitia 6h indica orientarea contactului de protectie in sistemul de conectica industriala, facilitand asocierea corecta cu fise compatibile.
