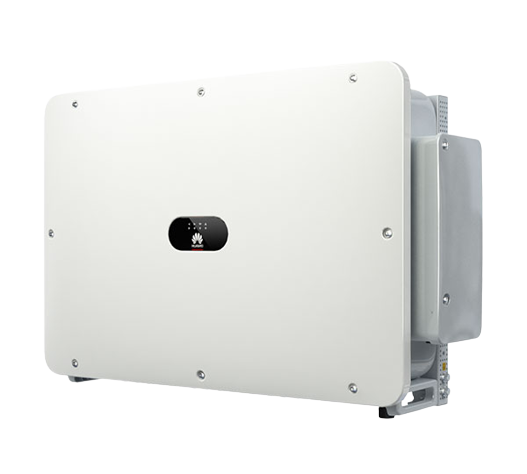

Acest invertor fotovoltaic trifazat este proiectat pentru centrale solare comerciale si industriale de mare putere. Topologia fara transformator, cele 6 trackere MPPT si functiile inteligente de monitorizare la nivel de string ajuta la adaptarea instalatiei la configuratii complexe de camp fotovoltaic. Diagnoza inteligenta a curbelor IV, detectia la nivel de conector si deconectarea inteligenta la nivel de string contribuie la identificarea rapida a situatiilor anormale din partea DC.

Puterea activa nominala este de 300000 W, iar puterea aparenta maxima si puterea activa maxima la cos phi 1 sunt de 330000 VA, respectiv 330000 W. Echipamentul accepta o tensiune maxima de intrare DC de 1500 V, are tensiune de pornire de 550 V, domeniu de operare MPPT intre 500 V si 1500 V si tensiune nominala de intrare de 1080 V. Fiecare dintre cele 6 MPPT suporta un curent maxim de 65 A si curent de scurtcircuit de pana la 115 A. Randamentul maxim este de 99,03%, iar randamentul european este de 98,8%.

Pe partea AC, invertorul este destinat retelelor trifazate de 800 V, 3W plus PE, la frecventa nominala de 50 Hz sau 60 Hz. Curentul nominal de iesire este de 216,6 A, iar curentul maxim de iesire ajunge la 238,2 A. Comunicarea si punerea in functiune sunt sustinute prin RS485, MBUS, USB si aplicatie, iar indicatoarele LED permit verificarea starii de functionare. Racordarea DC si AC, selectarea cablurilor, protectiilor externe si configurarea parametrilor de retea trebuie realizate conform proiectului electric si instructiunilor de instalare.

Pentru siguranta, echipamentul integreaza protectie anti-insularizare, protectie la supracurent pe AC, protectie la polaritate inversa pe DC, monitorizarea defectelor stringurilor, detectie a rezistentei de izolatie DC si unitate de detectie a curentului rezidual. Sunt prevazute descarcatoare de supratensiune Tip II pe DC si AC, iar carcasa are grad de protectie IP66. Functioneaza la temperaturi intre -30 grade C si 60 grade C, pana la altitudinea de 4000 m fara derating, cu racire inteligenta cu aer. Instalarea, interventiile si mentenanta trebuie efectuate exclusiv de personal calificat, dupa oprirea completa a partilor AC si DC si respectarea timpului de asteptare indicat de producator.

Intrebari frecvente

Pentru ce tip de proiecte este potrivit acest invertor fotovoltaic?
Este destinat centralelor fotovoltaice comerciale si industriale de mare putere, cu retea trifazata de 800 V si configuratii cu mai multe stringuri fotovoltaice.

Cate trackere MPPT are echipamentul?
Are 6 trackere MPPT, cu curent maxim de 65 A si curent maxim de scurtcircuit de 115 A pentru fiecare MPPT.

Ce protectii integrate sunt disponibile?
Include protectie anti-insularizare, protectie la supracurent AC, protectie la polaritate inversa DC, monitorizarea izolatiei, detectia curentului rezidual, protectie la defecte de string si descarcatoare de supratensiune Tip II pe DC si AC.

Poate fi montat la exterior?
Da, carcasa are grad de protectie IP66. Montajul trebuie realizat intr-o locatie adecvata, cu respectarea instructiunilor de ventilatie, distante de siguranta si cerinte de proiectare electrica.

Cum se realizeaza punerea in functiune?
Punerea in functiune si configurarea se realizeaza de personal calificat, prin interfetele de comunicare disponibile si aplicatia dedicata, dupa verificarea conexiunilor DC, AC, impamantarii si parametrilor de retea.
