Descriere

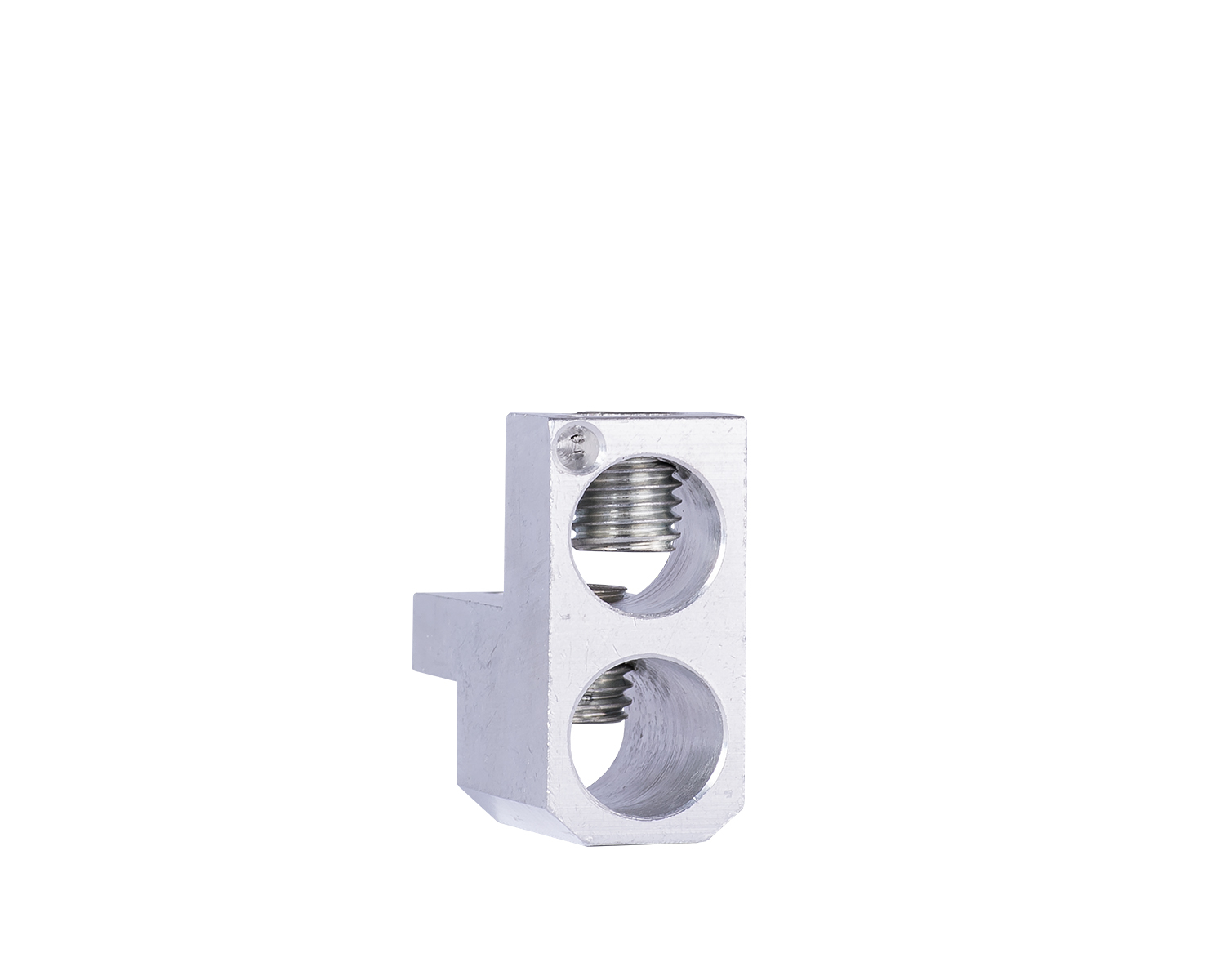

Clema tunel este un accesoriu de conexiune destinat intrerupatoarelor automate cu carcasa turnata din marimea constructiva M2. Solutia permite realizarea unei conexiuni directe si ordonate intre aparatul de protectie si conductoarele de putere, fiind potrivita pentru tablouri electrice industriale, instalatii comerciale si aplicatii de distributie unde este necesara conectarea conductoarelor de sectiune mare.

Constructia include doua conexiuni de tip tunel, fiecare compatibila cu conductoare cu sectiunea cuprinsa intre 35 si 120 mm2. Accesoriul este destinat utilizarii pe un pol si are configuratie pentru circuit direct. Pentru fixarea clemei pe intrerupator se indica un cuplu de strangere de 15 Nm, iar pentru strangerea conductoarelor in borne se indica un cuplu de 30 Nm.

Montajul se realizeaza pe intrerupatorul compatibil din marimea M2, cu alimentarea complet oprita. Conductoarele se pregatesc conform sectiunii si tipului de cablu utilizat, se introduc pana la pozitia corecta in cele doua canale de conectare, apoi se strang la cuplul recomandat. Se recomanda verificarea compatibilitatii dintre clema, aparatul de protectie si configuratia tabloului inainte de instalare.

Conectarea trebuie efectuata exclusiv de personal calificat, cu respectarea instructiunilor echipamentului pe care se monteaza accesoriul si a normelor aplicabile instalatiilor electrice. Inainte de punerea sub tensiune, verificati fixarea mecanica, introducerea completa a conductoarelor, cuplurile de strangere si absenta partilor conductoare accesibile.

Intrebari frecvente

Pentru ce tip de aparate este destinata aceasta clema tunel?

Este destinata intrerupatoarelor automate cu carcasa turnata compatibile cu marimea constructiva M2.

Cate conductoare poate conecta clema?

Clema are doua conexiuni de tip tunel si permite conectarea a doua conductoare cu sectiunea de 35-120 mm2.

Care este cuplul de strangere recomandat?

Pentru fixarea pe intrerupator se indica 15 Nm, iar pentru strangerea conductoarelor in borne se indica 30 Nm.

Poate fi montata fara intreruperea alimentarii?

Nu. Montajul si conectarea se realizeaza numai cu instalatia scoasa de sub tensiune, de catre personal calificat.

Ce cantitate este inclusa in ambalaj?

Ambalajul contine o bucata.
