Descriere

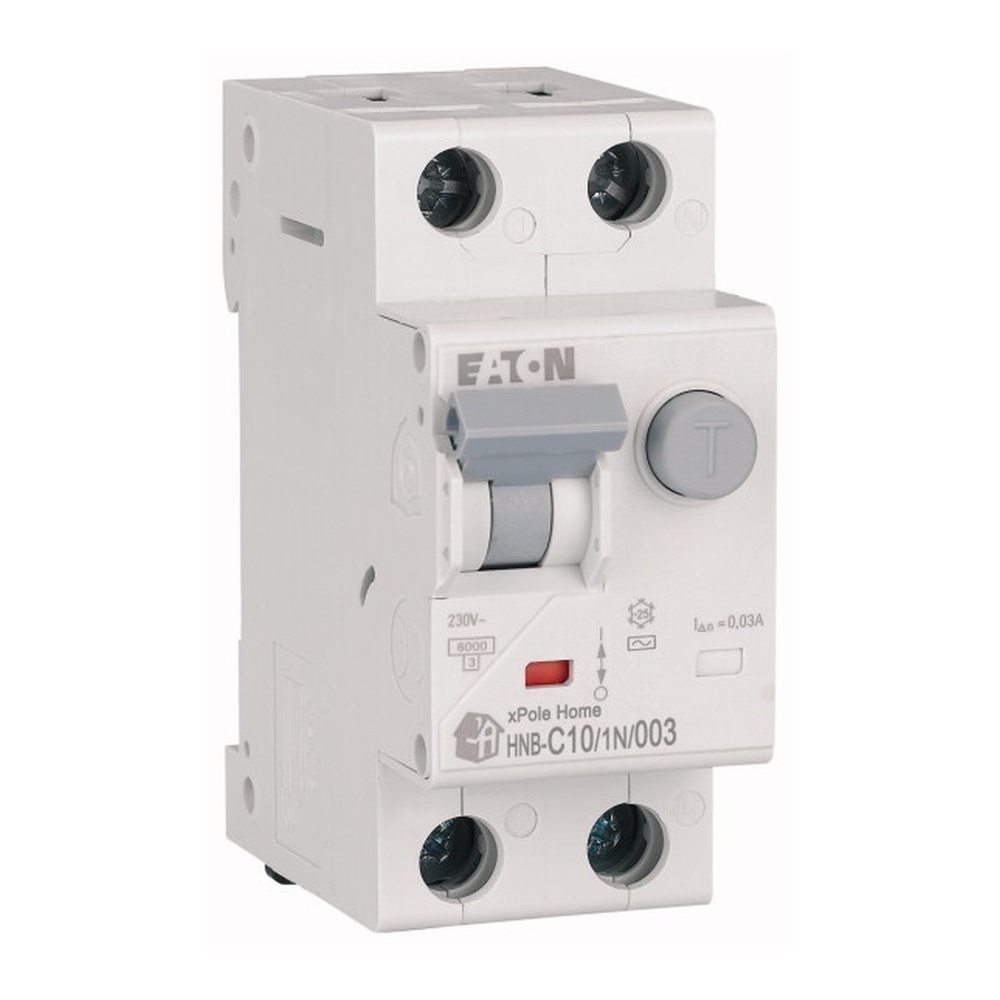

Acest intrerupator diferential automat combina protectia la supracurent si scurtcircuit cu protectia la curenti reziduali intr-un singur aparat modular. Este destinat circuitelor monofazate din tablouri electrice rezidentiale sau aplicatii similare, unde este necesara separarea rapida a circuitului la aparitia unei defectiuni de izolatie, precum si protectia la suprasarcina sau scurtcircuit. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale care pot genera curenti temporari de pornire.

Aparatul are 1 pol protejat plus nul comutat, curent nominal de 10 A si tensiune nominala de utilizare de 230 V AC la 50 Hz. Protectia diferentiala este de tip AC, cu curent rezidual nominal de 30 mA si declansare fara temporizare. Capacitatea nominala de rupere conform EN 61009 este de 6 kA, clasa de limitare a curentului este 3, iar capacitatea la curent de impuls este de 250 A. Tensiunea nominala de izolatie este de 500 V, iar tensiunea nominala de tinere la impuls este de 4 kV.

Montajul se realizeaza pe sina DIN in tabloul electric. Echipamentul ocupa 2 module, are latimea de 35 mm, inaltimea de 73 mm, adancimea de 80 mm si adancimea de incorporare de 69,5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Nulul este comutat simultan cu polul protejat, aspect util pentru izolarea completa a circuitului monofazat la declansare sau actionare.

Gradul de protectie este IP20, astfel ca produsul trebuie instalat in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii si factorilor de mediu. Domeniul declarat al temperaturii ambientale de functionare este intre -25 si 40 grade C, iar aparatul este destinat mediilor cu grad de poluare 2 si categorie de supratensiune III. Selectarea, cablarea si verificarea periodica prin butonul de test trebuie realizate de personal calificat; protectia de tip AC se utilizeaza numai acolo unde tipul curentilor reziduali estimati in instalatie este compatibil cu aceasta tehnologie.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential automat?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curent rezidual de 30 mA, intr-un singur aparat modular.

Pentru ce tip de circuit este recomandat?

Este destinat circuitelor monofazate de 230 V cu curent nominal de pana la 10 A. Curba C este adecvata aplicatiilor cu curenti temporari de pornire moderati.

Ce inseamna protectie diferentiala de tip AC?

Tipul AC este proiectat pentru detectarea curentilor reziduali alternativi sinusoidali. Alegerea tipului corect de protectie diferentiala trebuie facuta in functie de natura sarcinilor si de proiectul instalatiei.

Cum se monteaza in tablou?

Se fixeaza pe sina DIN si ocupa 2 module. Conectarea trebuie efectuata fara tensiune, conform schemei de instalare si de catre personal calificat.

Ce sectiuni de conductori pot fi conectate?

Bornele accepta conductori rigizi sau multifilari cu sectiuni cuprinse intre 1 si 25 mm2.
