Descriere

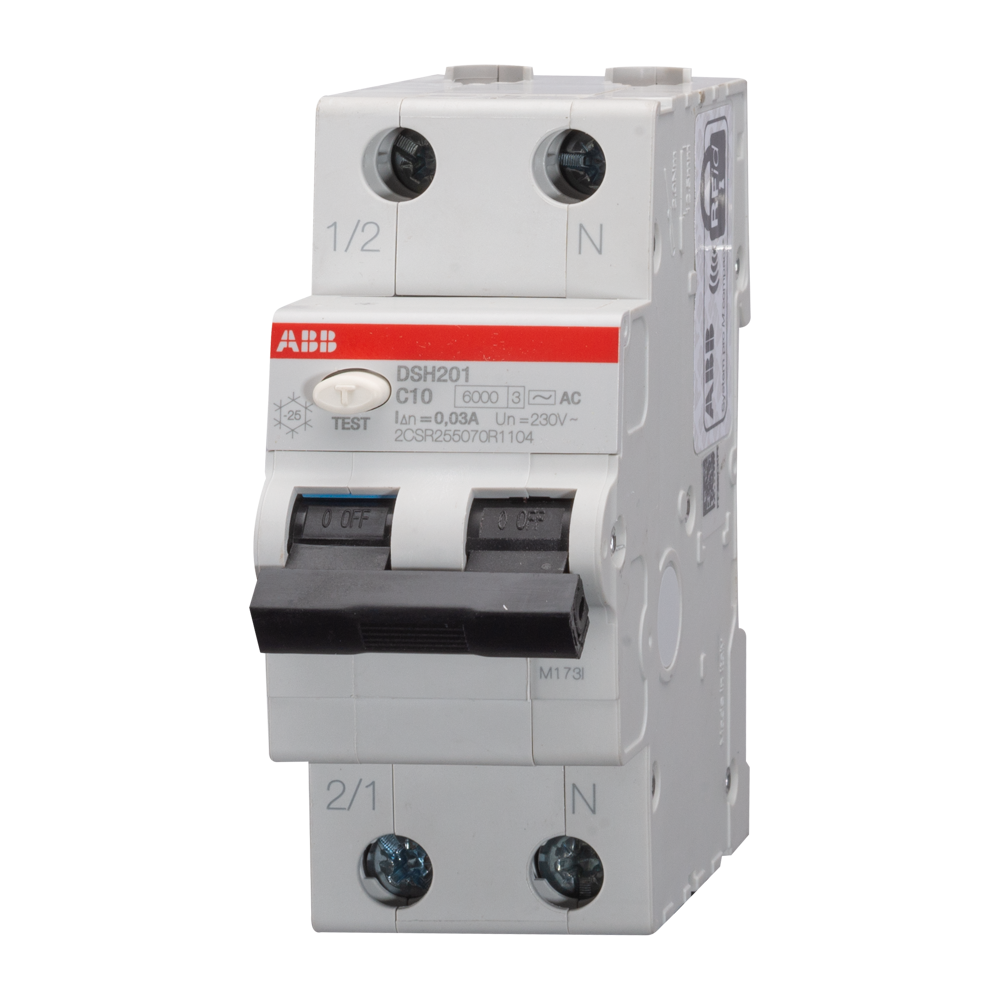

Acest intrerupator diferential cu protectie la supracurent este destinat protectiei circuitelor monofazate finale. Combina intr-un singur aparat functia de protectie magnetotermica impotriva suprasarcinilor si scurtcircuitelor cu functia diferentiala pentru detectarea curentilor reziduali. Este o solutie compacta pentru tablouri electrice rezidentiale si pentru circuite care necesita protectie individuala.

Aparatul are configuratie 1P+N, cu un pol protejat, curent nominal de 10 A si caracteristica de declansare C. Functioneaza la tensiunea nominala de 230 V AC, frecventa 50 Hz, iar curentul rezidual nominal este de 30 mA. Protectia diferentiala este de tip AC, adecvata detectarii curentilor reziduali alternativi sinusoidali. Capacitatea nominala de rupere la scurtcircuit este de 6 kA, iar capacitatea ultima de rupere este de 10 kA.

Montajul se realizeaza in tablou electric pe sina DIN, aparatul ocupand 2 module. Dimensiunile nete sunt de aproximativ 35 mm latime, 85 mm inaltime si 69 mm adancime. Borna permite conectarea conductoarelor rigide sau flexibile cu sectiune de pana la 25 mm2, iar sectiunea maxima admisa pentru bara de alimentare este de 10 mm2. Pozitia nulului este in partea dreapta, iar alimentarea poate fi realizata din oricare sens.

Pentru siguranta instalatiei, aparatul trebuie selectat in functie de sectiunea conductoarelor, consumatorii alimentati, schema de impamantare si nivelul de scurtcircuit disponibil in tablou. Instalarea, verificarea conexiunilor si testarea periodica a functiei diferentiale se efectueaza de personal calificat, cu alimentarea intrerupta. Produsul respecta standardele IEC si EN 61009-1, respectiv IEC si EN 61009-2-1, are grad de protectie IP2X si este proiectat pentru functionare la temperaturi ambientale intre -25 grade C si +55 grade C.

Intrebari frecvente

Ce protectii ofera acest intrerupator diferential cu protectie la supracurent?

Integreaza protectia la suprasarcina si scurtcircuit, precum si protectia diferentiala la curenti reziduali alternativi sinusoidali de tip AC.

Pentru ce tip de circuit este recomandat?

Este destinat circuitelor monofazate de 230 V AC, avand configuratie 1P+N, curent nominal de 10 A si caracteristica de declansare C.

Cate module ocupa in tablou?

Aparatul ocupa 2 module si se monteaza pe sina DIN in tabloul electric.

Care este sensibilitatea diferentiala?

Curentul rezidual nominal este de 30 mA, valoare utilizata frecvent pentru protectia suplimentara a persoanelor in circuitele finale.

Ce tip de curent rezidual poate detecta?

Este un aparat de tip AC, conceput pentru detectarea curentilor reziduali alternativi sinusoidali.
