Descriere

Acest adaptor permite integrarea unui senzor standard, rezistiv, de nivel al rezervorului intr-un sistem de monitorizare prin reteaua VE.Can. Este destinat aplicatiilor in care nivelul lichidelor trebuie afisat centralizat, inclusiv pentru rezervoare de combustibil, apa proaspata, ape uzate, live well, ulei sau ape negre. Dupa conectare, nivelul curent si capacitatea ramasa pot fi vizualizate in interfata Color Control GX.

Este compatibil cu traductoare rezistive de tip european 0-180 Ohm si de tip american 240-30 Ohm, cu precizie declarata de plus sau minus 1 procente. Alimentarea acceptata este de 9 pana la 70 VDC, iar consumul este sub 50 mA. Carcasa robusta din ABS are grad de protectie IP67, iar dimensiunile declarate ale echipamentului sunt 48 x 109 x 25 mm. Intr-o singura retea se pot utiliza pana la 16 adaptoare pentru rezervoare de acelasi tip, fiecare cu instanta proprie.

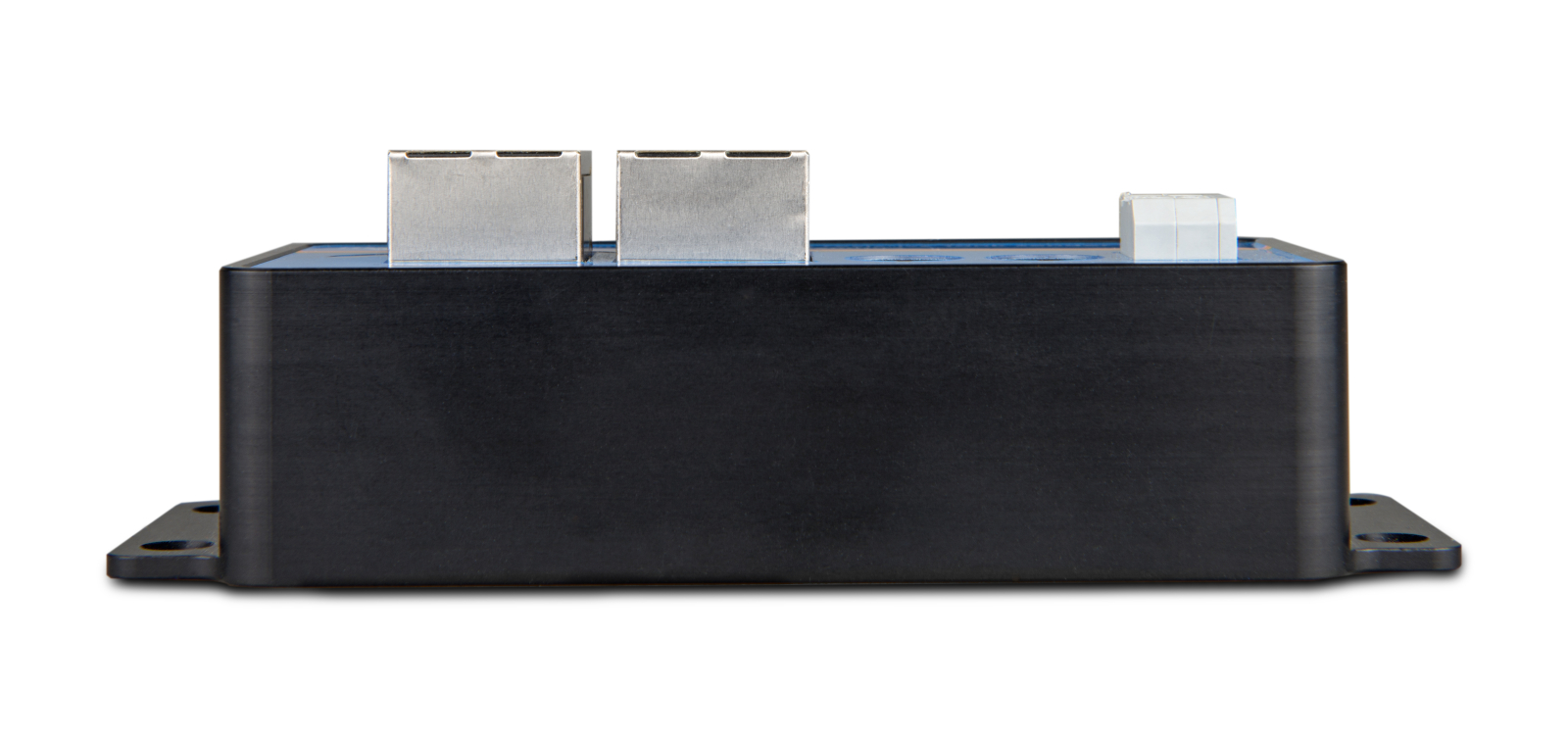

Conectarea la reteaua VE.Can se realizeaza cu cablu RJ45 drept, iar cele doua porturi RJ45 permit cablarea in lant. Firele senzorului de nivel se introduc in cele doua borne cu arc ale adaptorului. Configurarea se face direct cu doua comutatoare rotative: unul pentru tipul senzorului si al lichidului, iar celalalt pentru selectarea instantei rezervorului. Capacitatea, tipul lichidului si unitatea de volum se pot configura din pagina dedicata de pe echipamentul de monitorizare.

Pentru functionare corecta, reteaua VE.Can trebuie sa fie alimentata si terminata la ambele capete cu terminatoare VE.Can. Daca instalatia nu contine un echipament care alimenteaza magistrala CAN, este necesar un cablu dedicat de alimentare VE.Can. Utilizati numai senzori rezistivi compatibili cu intervalele specificate si verificati setarea corecta a tipului de senzor inainte de punerea in functiune.

Intrebari frecvente

Cu ce tipuri de senzori de nivel este compatibil adaptorul?

Este compatibil cu senzori de nivel rezistivi standard, de tip european 0-180 Ohm si de tip american 240-30 Ohm.

Ce tipuri de rezervoare pot fi monitorizate?

Poate fi configurat pentru rezervoare de combustibil, apa proaspata, ape uzate, live well, ulei sau ape negre.

Cum se conecteaza adaptorul la reteaua VE.Can?

Se conecteaza prin cablu RJ45 drept. Cele doua porturi RJ45 permit cablarea in lant, iar reteaua VE.Can trebuie terminata la ambele capete.

Este inclus senzorul de nivel al rezervorului?

Nu. Senzorul rezistiv de nivel se achizitioneaza separat si se conecteaza prin cele doua borne cu arc ale adaptorului.

Cate rezervoare pot fi integrate in aceeasi retea?

Pot fi conectate pana la 16 rezervoare de acelasi tip, utilizand cate un adaptor pentru fiecare rezervor si setand o instanta unica pentru fiecare.
