Bara distributie 150A 2 poli cu 20 suruburi si capac

Descriere

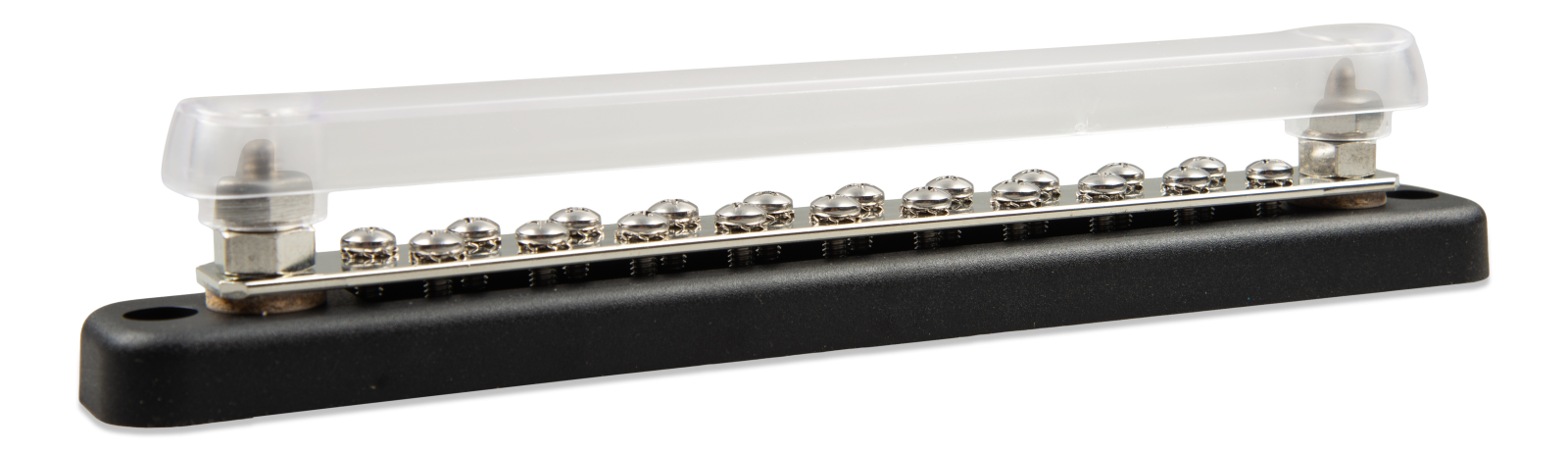

Aceasta bara de distributie este destinata organizarii si repartizarii curentului in instalatii de curent continuu. Permite realizarea unei conexiuni centrale intre baterii si mai multe echipamente DC, fiind potrivita pentru aplicatii fotovoltaice off-grid, rulote, ambarcatiuni, vehicule speciale sau tablouri de distributie DC. Constructia cu doua borne principale si 20 suruburi faciliteaza conectarea ordonata a mai multor circuite de consum sau incarcare.

Curentul maxim admis este de 150 A, iar tensiunea maxima de lucru este de 70 VDC. Bara conductoare este realizata din cupru cositorit, cu sectiunea de 2,4 x 19 mm. Cele doua borne principale au diametrul de 6,35 mm si inaltimea de 17 mm; bornele si suruburile sunt din otel inoxidabil, iar piulitele hexagonale sunt din cupru cositorit. Cele 20 suruburi de conexiune au dimensiunea 8-32, echivalenta cu 4,2 mm. Dimensiunile produsului cu capac montat sunt 45 x 232 x 32 mm, iar greutatea este de aproximativ 1 kg.

Montajul se realizeaza pe o suprafata plana, rigida si accesibila pentru verificarea periodica a conexiunilor. Cablurile se termina cu papuci electrici potriviti pentru bornele principale si se fixeaza ferm, respectand cuplul recomandat de strangere de 7 Nm pentru conexiunile principale. Circuitele secundare se conecteaza la suruburile de distributie, cu dimensionarea cablurilor si a protectiilor realizata in functie de curentul fiecarui circuit.

Baza neagra este realizata din ABS cu clasificare UL 94 V-0, iar capacul transparent detasabil este din policarbonat cu clasificare UL 94 HB. Capacul trebuie pastrat montat dupa efectuarea conexiunilor, pentru reducerea riscului de atingere accidentala sau de scurtcircuit cu obiecte metalice. Instalarea se face numai cu sistemul fara tensiune, de catre personal calificat, iar suma curentilor din instalatie nu trebuie sa depaseasca valoarea nominala de 150 A.

Intrebari frecvente

Care este curentul maxim admis de bara de distributie?

Curentul maxim admis este de 150 A.

La ce tensiune DC poate fi utilizata?

Tensiunea maxima de lucru specificata este de 70 VDC.

Cate puncte de conectare sunt disponibile?

Produsul are doua borne principale si 20 suruburi pentru conectarea circuitelor secundare.

Capacul de protectie este inclus?

Da, bara este livrata cu capac transparent detasabil, destinat protectiei impotriva atingerii accidentale a conexiunilor.

Ce dimensiuni are produsul cu capacul montat?

Dimensiunile sunt 45 x 232 x 32 mm.
